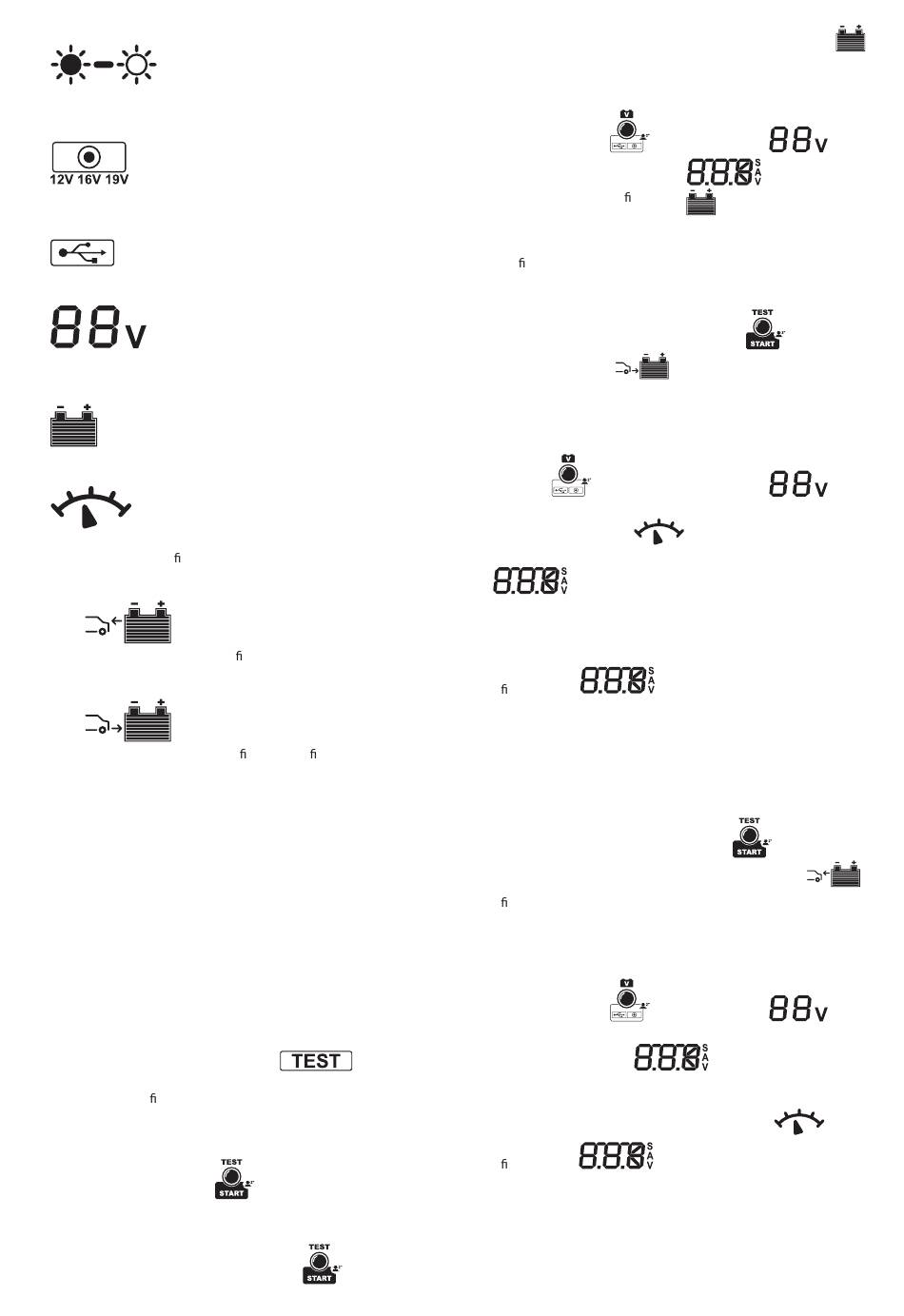

17.
indica a ativação do comando de acendimento da lâmpada de
sinalização com LED de cor vermelha.
18.
indica a ativação da saída da tomada jack, é visualizado apenas o
valor de tensão selecionado dos três disponíveis.
19.
indica a ativação da saída da tomada USB.
20.
visualiza o valor de tensão escolhida 12V, 24V da bateria do veículo
(apenas modelo 12V/24V).
21.
visualiza o estado de carga da bateria do veículo.
22.
indica que o arrancador está adquirindo os dados para a medida
exigida em teste de e ciência de carga do alternador e em teste de
capacidade de arranque da bateria do veículo (CCA).
21-23-24.
indica a escolha do teste de veri cação da capacidade de arranque
que possui a bateria do veículo.
21-23-25.
indica a escolha do teste de veri cação da e ciência de carga que
possui o alternador do veículo.
4. INSTALAÇÃO
LOCALIZAÇÃO DO ARRANCADOR
Durante o funcionamento posicione o arrancador de maneira estável
apoiando-o sobre uma superfície horizontal e plana.

MODALIDADE DE FUNCIONAMENTO

O arrancador é ligado, posicionando-se na modalidade teste, e o
ecrã ilumina-se quando é carregada qualquer tecla ou quando as
pinças de saída são conectadas nos bornes da bateria do veículo; a
iluminação do ecrã desativa-se automaticamente quando as pinças
são desconectadas dos bornes da bateria do veículo, para além disso,
não é detectada nenhuma atividade nas teclas por mais de 3 minutos.
O arrancador apaga totalmente quando: as pinças são desconectadas,
não é detectada nenhuma atividade nas teclas por mais de 3 min e não
há absorção pelas tomadas de saída USB, jack e entradas.
4.1 Funcionamento na modalidade TEST
Mede o estado de carga da bateria do veículo, a sua potencialidade
em arrancá-lo e a e ciência de recarga do alternador. Para efetuar
as medidas conecte com polaridade correta as pinças nos bornes da
bateria do veículo.
A seleção da medida a ser efetuada é realizada mediante o
carregamento repetido da tecla
4.1.1 TESTE DE BATERIA DO VEÍCULO
Mede a tensão nos bornes da bateria e calcula seu estado de carga.
Procedimento
- Selecione, carregando seguidamente a tecla
.
, a tecnologia de
construção WET GEL AGM PbCa Li e a função de teste bateria
- Conecte antes a pinça vermelha POS. (+) no borne POS. (+) da
bateria, depois conecte a pinça preta NEG. (-) no chassis do veículo
ou no borne NEG. (-) da bateria do veículo se já não tiver efetuado
anteriormente.
- Selecione com a tecla
modelo 12V/24V).
A tensão medida é visualizada no ecrã
da bateria é visualizado gra camente
4.1.2 TESTE DE EFICIÊNCIA DE CARGA DO ALTERNADOR DO
VEÍCULO
Mede a e ciência de carga do alternador do veículo.
Procedimento
Para realizar a medida de forma correta, não é necessário que o motor
do veículo esteja desligado.
- Selecione, carregando seguidamente a tecla
de recarga (alternador)
- Conecte antes a pinça vermelha POS. (+) no borne POS. (+) da
bateria, depois conecte a pinça preta NEG. (-) no chassis do veículo
ou no borne NEG. (-) da bateria do veículo se já não tiver efetuado
anteriormente.
- Com a tecla selecione a tensão da bateria
modelo 12V/24V); o processo de aquisição dos dados para a medida
é indicado com o símbolo
Se o motor do veículo está desligado, aparece a mensagem "Bad" no
ecrã .
- Acione o motor do veículo, se ainda não está a funcionar, colocando-o
em aproximadamente 1500 rpm;
- Acenda todas as luzes (faróis altos, luzes de cortesia, etc) e todos os
acessórios (ar condicionado, rádio).
- Veri que no ecrã
- "OK" - CARGA POSITIVA;
- "SUF" - CARGA SUFICIENTE;
- "BAD" - CARGA INSUFICIENTE.
4.1.3 TESTE DE CAPACIDADE DE ARRANQUE DA BATERIA DO
VEÍCULO (CCA)
Mede a capacidade de arranque que possui a bateria do veículo.
Procedimento
- Selecione, apertando seguidamente a tecla
capacidade de arranque que possui a bateria do veículo
- Veri que que o veículo ou a embarcação a ser arrancada esteja
desligada (interruptor ou chave de ignição na posição OFF).
- Conecte antes a pinça vermelha POS. (+) no borne POS. (+) da
bateria, depois conecte a pinça preta NEG. (-) no chassis do veículo
ou no borne NEG. (-) da bateria do veículo se já não tiver efetuado
anteriormente.
- Selecione com a tecla
modelo 12V/24V).
- A mensagem "Go" no ecrã
do veículo.
- Arranque o motor do veículo, o começo do processo de aquisição
dos dados para a medição é indicado com o ícone
- Veri que no ecrã
arranque que possui a bateria do veículo:
- "OK" - CAPACIDADE DE ARRANQUE POSITIVA;
- "SUF" - CAPACIDADE DE ARRANQUE SUFICIENTE;
- "BAD" - CAPACIDADE DE ARRANQUE INSUFICIENTE.
- 40 -
a tensão da bateria
e o estado de carga
.
, a função teste
.
.
o resultado do teste alternador:
, a função teste de
a tensão da bateria
indica a espera de arranque
o resultado do teste da capacidade de
.
(apenas
(apenas
.
(apenas
.
