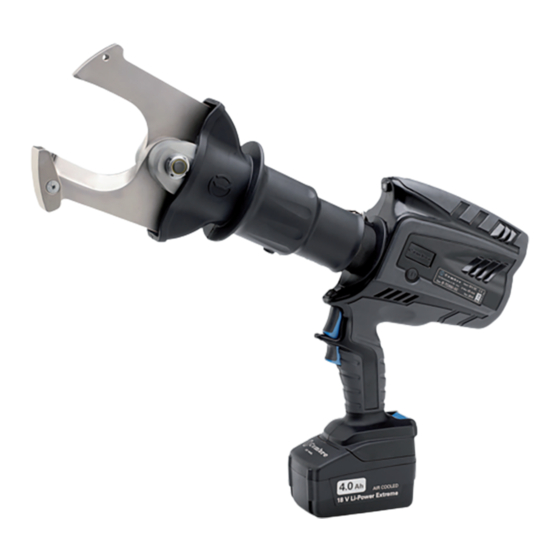

BATTERY OPERATED HYDRAULIC CUTTING TOOL
COUPE-CABLE HYDRAULIQUE SUR BATTERIE
HYDRAULISCHES AKKU-SCHNEIDWERKZEUG
HERRAMIENTA HIDRÁULICA DE CORTE A BATERíA
UTENSILE OLEODINAMICO DA TAGLIO A BATTERIA
B-TC650-SC B-TC650-SCA B-TC650-SCE B-TC650-SCT
ENGLISH
OPERATION AND MAINTENANCE MANUAL................................... 5
OPERATION AND MAINTENANCE MANUAL ................................... 5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ........................................... 10
DEUTSCH
BEDIENUNGSANLEITUNG ................................................................... 15
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ........................................... 20
ITALIANO
MANUALE D'USO E MANUTENZIONE ............................................. 25
1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Cembre B-TC650-SC

  • Página 1 BATTERY OPERATED HYDRAULIC CUTTING TOOL COUPE-CABLE HYDRAULIQUE SUR BATTERIE HYDRAULISCHES AKKU-SCHNEIDWERKZEUG HERRAMIENTA HIDRÁULICA DE CORTE A BATERíA UTENSILE OLEODINAMICO DA TAGLIO A BATTERIA B-TC650-SC B-TC650-SCA B-TC650-SCE B-TC650-SCT ENGLISH OPERATION AND MAINTENANCE MANUAL ........5 OPERATION AND MAINTENANCE MANUAL........5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ...........
  • Página 2 FIG. / BILD 1 Battery Cu Al Batterie Akku Ø MAX. 65 mm (2-9/16”) Batería Batteria FIG. / BILD 2 Steel Acier Stahl Acero Acciaio FIG. / BILD 3 Low battery Batterie déchargée Akku leer Batería descargada Batteria scarica...
  • Página 3 FIG. / BILD 4 BLADE / LAME / SCHNEIDMESSER / CUCHILLA / LAMA BLADE GUIDE / GUIDE LAME / MESSERFÜHRUNG / GUIA CUCHILLA / GUIDA LAMA RUBBER HANDGRIP / POIGNEE DE CAOUTCHOUC / GUMMIMANSCHETTE / EMPUÑADURA DE GOMA / IMPUGNATURA IN GOMMA LED WORKLIGHT / ECLAIRAGE PAR LED / LED ARBEITSLICHT / LUCES LED / ILLUMINAZIONE LED OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO...
  • Página 4 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the tool, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. –...
  • Página 5: General Characteristics

    1. GENERAL CHARACTERISTICS B-TC650-SC B-TC650-SCE B-TC650-SCT B-TC650-SCA Application range suitable for cutting Copper, Aluminium or telephone cables Max. cutting diameter mm (inches) 65 (2-9/16”) Operating pressure bar (psi) 700 (10,000) Dimensions (ref. to Fig. 5) mm (inches) 503 x 464 x 105 (19.8 x 18.3 x 4.1)
  • Página 6 This tool has been specifi cally designed for cutting Copper or Aluminium cables. DO NOT ATTEMPT TO CUT STEEL ROPES OR STEEL REINFORCED CONDUCTORS. Do not use the tool for purposes other than those intended by Cembre. The operator should concentrate on the work being performed and be careful to maintain baLanced working position.
  • Página 7 Before starting any work, check the battery charge (Ref. to § 2.7) and recharge if necessary, following the instructions in the battery charger user manual. replace the battery, remove it by pressing the release button (10) (Ref. to Fig. 1), then insert the new battery, sliding it into the guides until it locks.
  • Página 8: Battery Status

    The tool will continue to work however 15 sec. after use an alarm comprising 3 beeps com- bined with illumination of the worklights will signal that its return to Cembre for service is recommended (see § 6).
  • Página 9: Blade Replacement

    Centre; if possible, attach a copy of the Test Certifi cate supplied by Cembre together with the tool or fi ll in and attach the form available in the “ASSISTANCE” section of the Cembre website.
  • Página 10: Caracteristiques Generales

    1. CARACTERISTIQUES GENERALES B-TC650-SC B-TC650-SCE B-TC650-SCT B-TC650-SCA Domaine d'application conçu pour sectionner des câbles en cuivre, aluminium ou téléphoniques Diamètre maxi. de coupe mm (inches) 65 (2-9/16”) Pression de travail bar (psi) 700 (10,000) Dimensions (voir Fig. 5) mm (inches) 503 x 464 x 105 (19.8 x 18.3 x 4.1)
  • Página 11 Les lames endommagées peuvent abîmer l’outil. Remplacer les pièces usagées et éventuellement endommagées ou manquantes avec des pièces de rechange originales Cembre. Toujours porter une visière de protection pendant les opérations de coupe, car de petits éclats de câbles peuvent être propulsés.
  • Página 12 Avant de commencer toute opération, contrôler l’état de charge de la batterie (voir § 2.7) et, si nécessaire, la recharger en suivant les instructions contenues dans le manuel d’utilisation du chargeur de batteries. Pour remplacer la batterie, la retirer en appuyant sur le mécanisme de déblocage (10) (Réf. a Fig. 1) puis introduire la nouvelle batterie en la faisant coulisser sur les guides jusqu’au blocage complet.
  • Página 13: Autonomie De La Batterie

    Après 15 secondes de l'exécution du dernier cycle, la nécessité de procéder à l'entretien de routine est signalée par allumages intermittents répétés trois fois des LED associé à l’aver- tisseur sonore. L'outil continue par ailleurs à travailler normalement; mais il est recommandé de le renvoyer à Cembre pour une révision complète (voir § 6).
  • Página 14: Changement Des Lames

    échéant vous donnera les instructions nécessaires pour envoyer l’appareil à notre Centre de Service le plus proche. Dans ce cas, joindre une copie du Certifi cat d’Essai livré par Cembre avec l’appareil ou remplir et joindre le formulaire disponible dans la section “ASSISTANCE” du site web Cembre.
  • Página 15: Allgemeine Eigenschaften

    1. ALLGEMEINE EIGENSCHAFTEN B-TC650-SC B-TC650-SCE B-TC650-SCT B-TC650-SCA Anwendungsbereich Geeignet zum Schneiden von Kupfer-, Aluminium- und Telefonkabeln Max. Schneiddurchmesser mm (inches) 65 (2-9/16”) Arbeitsdruck bar (psi) 700 (10,000) Abmessungen (siehe Bild 5) mm (inches) 503 x 464 x 105 (19.8 x 18.3 x 4.1) Gewicht inkl.
  • Página 16 Schneidmessern. Defekte Schneidmesser könnten das Werkzeug stark beschädigen. Vor jeder Benutzung die Unversehrtheit des Kopfes überprüfen. Verschlissene, beschädigte oder fehlende Teile durch Originalersatzteile von Cembre ersetzen. Tragen Sie immer eine Schutzbrille, da sich beim Schneiden Metallsplitter lösen können. Es dürfen keine unter Spannung stehenden Teile geschnitten werden.
  • Página 17 Überprüfen Sie vor jedem Arbeitsvorgang den Ladezustand der Akkus (siehe Pkt. 2.7) und laden Sie bei Bedarf die Akkus entsprechend den Anweisungen in der Bedienungsanleitung des Akkuladegerätes auf. Drücken Sie für den Akkuaustausch auf die Entriegelung (10) (siehe Bild 1) und führen Sie den neuen Akku bis zum Einratsen ein.
  • Página 18 15 Sekunden nach Ausführung des letzten Zyklus, wird eine bevorstehende Wartung,dreimal hintereinander durch ein unterbrechendes Aufblinken der LED's, zusammen mit einem akus- tischen Warnsignal angekündigt. Das Werkzeug wird weiterhin normal arbeiten. Es wird das Einsenden des Werkzeuges an Cembre empfohlen, für eine komplette Überholung (siehe Pkt. 6).
  • Página 19 Sie gerne beraten und Ihnen alle nötigen Informationen zum Einsenden des Gerätes an unseren Hauptsitz geben wird. Wenn vorhanden, legen Sie dem Gerät bitte eine Kopie des von Cembre mitgelieferten Zertifi kates bei oder füllen das, unter dem Bereich “SUPPORT“ der Cembre Website, verfügbare Formular aus und fügen es bei.
  • Página 20: Características Generales

    1. CARACTERíSTICAS GENERALES B-TC650-SC B-TC650-SCE B-TC650-SCT B-TC650-SCA Campo de aplicación: idónea para cortar cables de cobre, aluminio así como de telecomunicaciones Diámetro max. de corte mm (inches) 65 (2-9/16”) Presión de trabajo bar (psi) 700 (10,000) Dimensiones (Ref. a Fig. 5) mm (inches) 503 x 464 x 105 (19.8 x 18.3 x 4.1)
  • Página 21 Inspeccionar las cuchillas antes de utilizar la herramienta. No utilizar la herramienta con las cuchillas dañadas. Las cuchillas dañadas pueden causar la rotura de la herramienta. Sustituir las partes desgastadas, dañadas o ausentes con piezas de recambio originales Cembre. Operar siempre con las gafas de trabajo; durante las operaciones de corte pueden originarse esquirlas metálicas.
  • Página 22: Rotación De La Cabeza

    Antes de iniciar cualquier trabajo, compruebe el estado de carga de las baterías (Ref. al § 2.7). Si es necesario, recárguelas siguiendo las instrucciones del manual de uso del cargador. Para sustituir la batería, retírela pulsando el desbloqueo (10) (Ref. a Fig. 1) y luego inserte la nueva batería deslizándola por las guías hasta su tope.
  • Página 23: Autonomía De La Batería

    Después de 15 seg. de la ejecución del último ciclo, la necesidad de hacer el mantenimient ordinario se señaliza con la iluminación intermitente repetida tres veces de los LED y por un aviso acústico al mismo tiempo. La herramienta continuará trabajando normalmente, se recomienda enviar a Cembre para una revisión completa (ver § 6).
  • Página 24: Cambio De Las Cuchillas

    Cembre CEM_SWBT01, que se encuentra de forma gratuita en la área reservada de la página web www.cembre.com. después la inscripción. En la misma área se pueden encontrar también las actualizaciones del fi rmware de la tarjeta electrónica, para garantizar el mejor rendimiento de la herramienta obteniendo la máxima efi ciencia.
  • Página 25: Caratteristiche Generali

    1. CARATTERISTICHE GENERALI B-TC650-SC B-TC650-SCE B-TC650-SCT B-TC650-SCA adatto al taglio di conduttori in rame, alluminio Campo di applicazione o cavi telefonici Diametro max. di taglio mm (inches) 65 (2-9/16”) Pressione di esercizio bar (psi) 700 (10,000) Dimensioni (Rif. a Fig. 5) mm (inches) 503 x 464 x 105 (19.8 x 18.3 x 4.1)
  • Página 26 Prima di ogni utilizzo ispezionare le lame. Non usare l'utensile con le lame danneggiate. Lame danneggiate possono causare la rottura dell'utensile. Sostituire le parti usurate, eventualmente danneggiate o mancanti con parti di ricambio originali Cembre. Indossare sempre una visiera protettiva, durante le operazioni di taglio possono prodursi schegge metalliche.
  • Página 27 Prima di iniziare qualsiasi lavoro, verifi care lo stato di carica delle batterie (Rif. al § 2.7) se necessario ricaricarle seguendo le istruzioni riportate nel manuale d’uso del caricabatterie. Per sostituire la batteria sfi larla premendo lo sblocco (10) (Rif. a Fig. 1), quindi inserire la nuova fa- cendola scorrere nelle guide, fi no al suo blocco.
  • Página 28: Autonomia Della Batteria

    Dopo 15 sec. dall'esecuzione dell'ultimo ciclo, la necessità di eff ettuare la manutenzione ordinaria viene segnalata dall'accensione intermittente ripetuta tre volte dei led e da un contemporaneo avviso acustico. L'utensile continuerà a funzionare normalmente, se ne consiglia l'invio a Cembre per una revisione completa (Rif. al § 6).
  • Página 29: Cambio Delle Lame

    Sede; se possibile, allegare copia del Certi- fi cato di Collaudo a suo tempo fornito dalla Cembre con l’utensile oppure, compilare ed allegare il modulo disponibile nella sezione “ASSISTENZA” del sito web Cembre.
  • Página 30 FIG. / BILD 5 mm (inch) 105 (4.1) 503 (19.8) FIG. / BILD 6a FIG. / BILD 6...
  • Página 32 CS 92014 - 91423 Morangis Cédex E-mail: sales@cembre.co.uk E-mail: info@cembre.fr www.cembre.co.uk www.cembre.fr Cembre Inc. Cembre España S.L.U. Raritan Center Business Park Calle Verano 6 y 8 300 Columbus Circle - Suite F 28850 Torrejón de Ardoz - Madrid (España) Edison, New Jersey 08837 (USA) Teléfono: +34 91 4852580...
