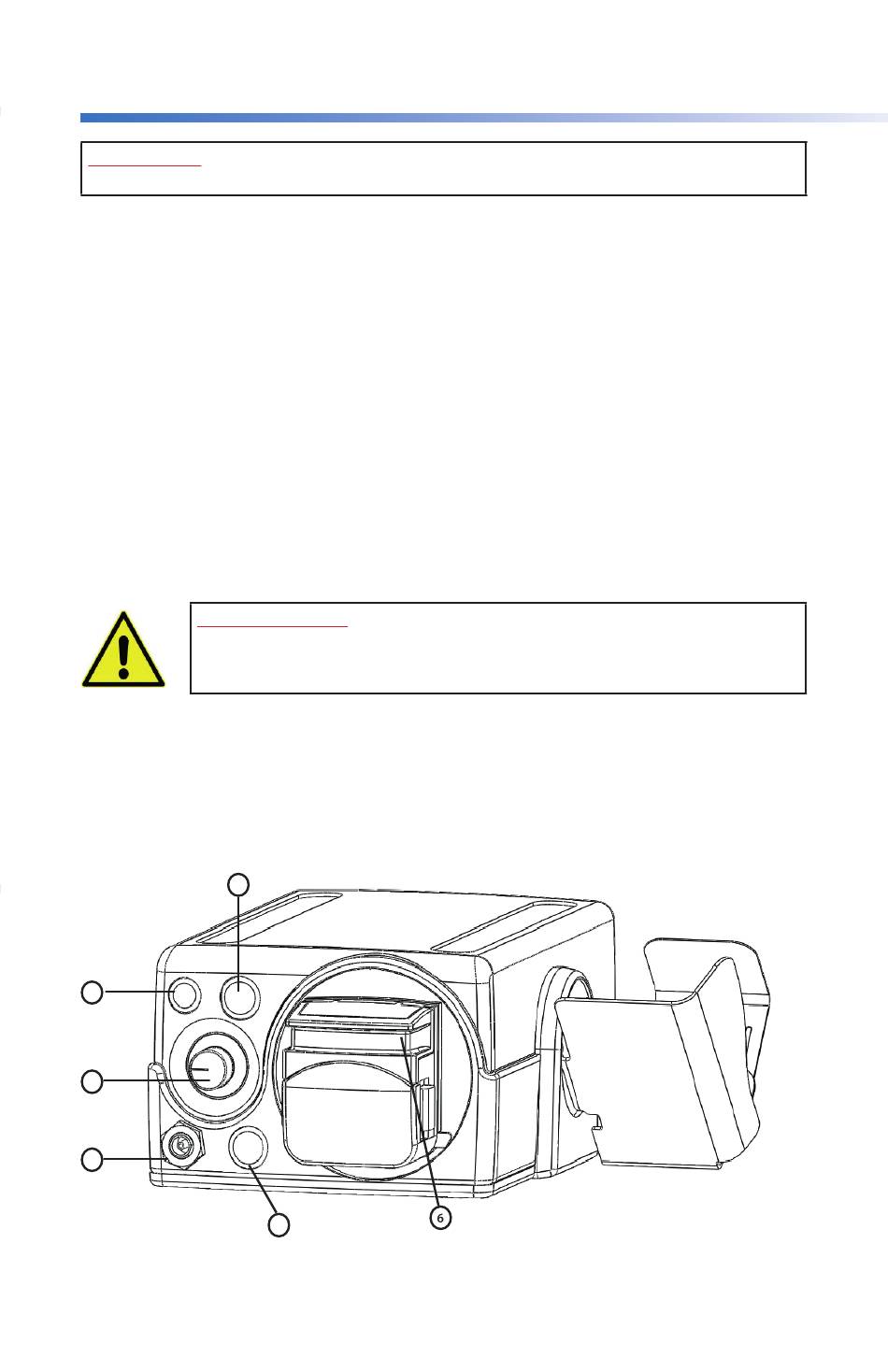

VI. Commandes/connexions du panneau avant
REMARQUE :
Tous les témoins d'état sont verts durant le fonctionnement normal.
1. Bouton poussoir marche/arrêt
Permet de mettre l'unité sous tension/hors tension.
2. Bouton marche/arrêt du système de chauffage de la bouteille d'eau
Appuyer sur ce bouton permet de mettre le système de chauffage de l'eau sous tension/hors tension
3. Commande du débit de la pompe
Le bouton de commande du débit est un bouton de commande variable en continu qui permet de régler le
débit entre 0 et 100 %. Le réglage le plus faible correspond à un débit nul et le réglage le plus élevé représente
un débit de 100 %. Il comporte des repères qui représentent la magnitude du débit par incréments d'environ
10 %. La réponse du bouton de commande du débit n'est cependant pas totalement linéaire. Des augmentations
incrémentielles du bouton de commande du débit comprises entre 50-100 % ont un impact plus important sur la
réponse du débit par comparaison à des augmentations comprises entre 0-50 %.
Débits :
Canal eau auxiliaire
Canal biopsie
*Ces valeurs approximatives sont basées sur le débit moyen obtenu avec trois endoscopes GI provenant de
différents fabricants, dotés de canaux de biopsie d'un diamètre compris entre 2,8 mm et 4,2 mm et de canaux
d'eau auxiliaires d'un diamètre compris entre 0,8 mm et 1,0 mm. Les résultats peuvent varier en fonction de
l'endoscope utilisé, du diamètre du canal et de la longueur de canal opérateur.
MISE EN GARDE :
La pompe d'irrigation Endo Stratus® est destinée à être utilisée uniquement par des
médecins/cliniciens correctement formés en ce qui concerne la quantité d'eau à utiliser
pour l'irrigation et la perfusion lors des procédures endoscopiques gastro-intestinales.
4. Connexion de la pédale
5. Bouton d'amorçage
Toute pression sur ce bouton activera la pompe pendant une période de 20 secondes. Le cycle peut être annulé
à tout moment en appuyant soit sur la pédale ou de nouveau sur le bouton d'amorçage. Consulter la Section VIII
pour obtenir des instructions complètes.
6. Tête de pompe
Consulter la Section VIII pour prendre connaissance des instructions d'assemblage
2
1
3
4
(L'apparence de votre dispositif peut légèrement différer de celle illustrée ci-dessus)
5
FR - 9
0-300 ml/min*
0-650 ml/min*
IFU-51 / REV G
