Section 1
General Information

Entradas Opto Aisladas

Entrada Opto 1
Entrada Opto 2
Entrada Opto 3
Entrada Opto 4
Entrada Opto 5
Entrada Opto 6
Entrada Opto 7
Entrada Opto 8
Entrada Opto 9
Común de Entrada Opto
Puente de terminales 39 a 40
(Instalado en Fábrica)
2-38 Recepción e Instalación
El circuito equivalente para las nueve entradas Opto se muestra en la Figura 2-20. La
función de cada entrada depende del modo de operación seleccionado. Consulte los
diagramas de conexión de los modos de operación que se incluyen previamente en esta
sección.

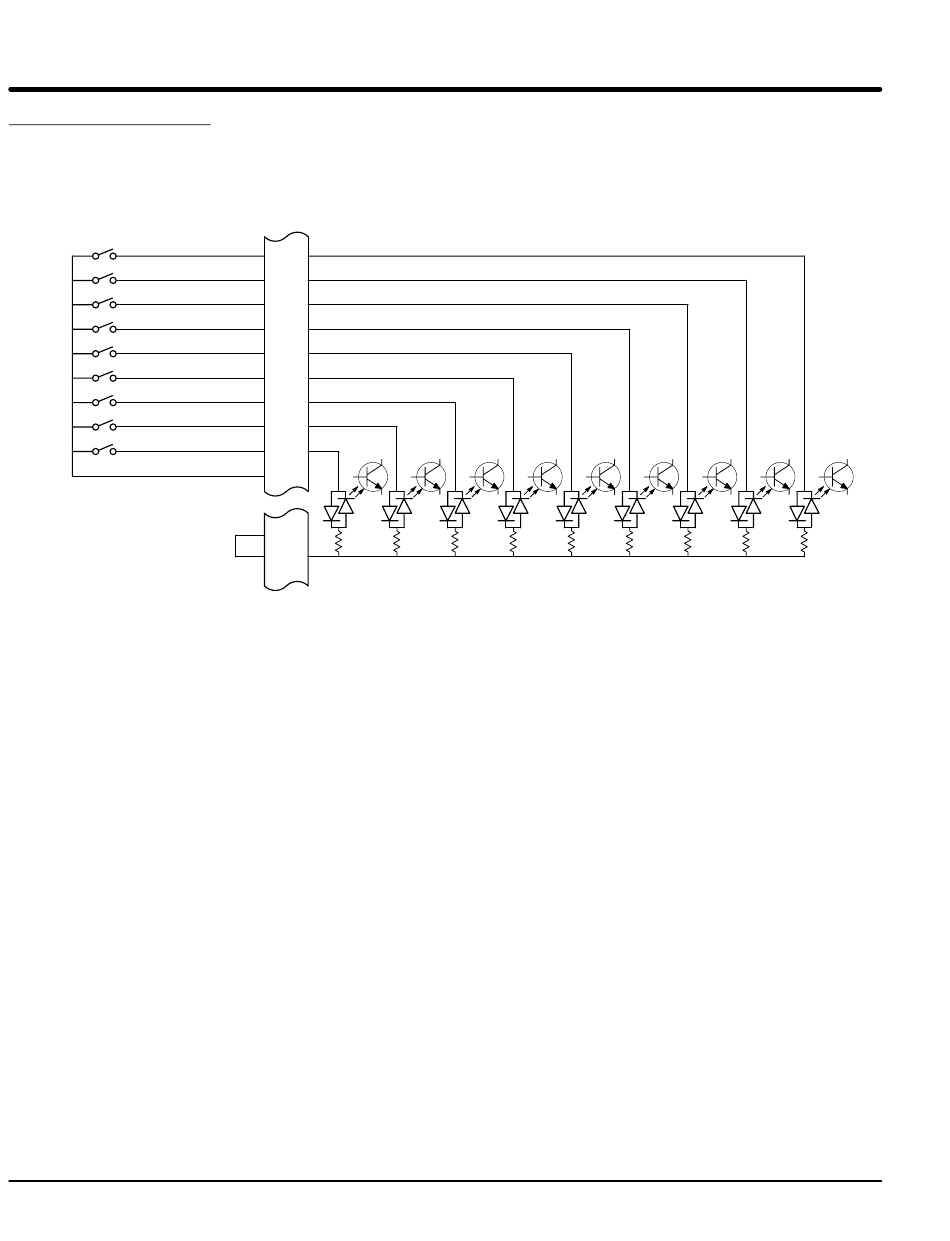

Figura 2-20 Circuito Equivalente – Entradas Opto
J1
8
9
10
11
12
13
14
15
16
17
39
6.8K 6.8K
40
Par para Apretar Terminales = 7 Lb–in (0.8 Nm).
6.8K 6.8K 6.8K 6.8K 6.8K 6.8K 6.8K
IMN720SP
