Requerimientos de instalación
Lista de verificación previa a la instalación
1. Cuando prepare la abertura de la estufa, asegúrese de que el interior del gabinete y
la estufa no interfieran entre sí.
2. Retire los materiales de embalaje, las cajas de rejilla, el regulador con documentación
y el paquete de documentación de la estufa antes de comenzar la instalación.
Requisitos de ubicación
ANTES DE COMENZAR a instalar este aparato, consulte la siguiente información,
dimensiones y holguras. Estas dimensiones deben cumplirse para un uso seguro de la
estufa. La ubicación del tomacorriente y la tubería de gas se puede ajustar para cumplir
con las siguientes dimensiones y holguras.
PRECAUCIÓN
Esta estufa ha sido diseñada para cumplir con la temperatura máxima permitida del
gabinete de madera de 194 ° F (90 ° C). Asegúrese de que el revestimiento de las
paredes, las encimeras y los gabinetes alrededor de la estufa puedan soportar el calor
(hasta 194 ° F [90 ° C]) generado por la estufa. De lo contrario, puede producirse
decoloración, delaminación o fusión.

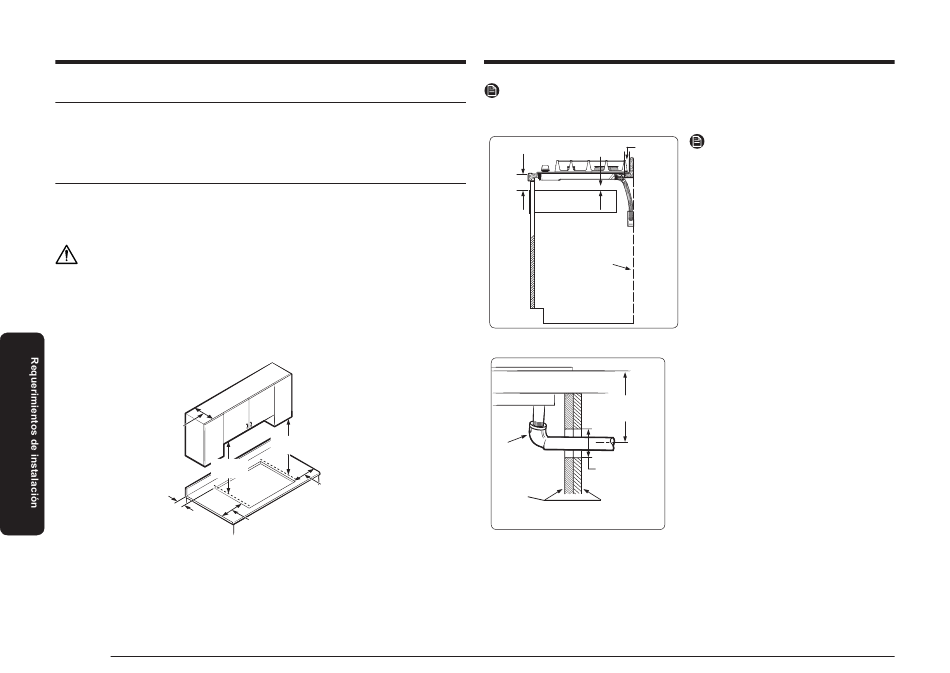

Mantenga las siguientes dimensiones mínimas de holgura
13" MÁX.
(330 mm)
30" MÍN.
(762 mm)
3
3 / " MÍN
8
(85mm)
10 Español
18" MÍN.
(457 mm)
7 7 / " MÍN
8
(200 mm)
7
7 / " MÍN
8
(200 mm)
NOTA
Todas las holguras horizontales deben mantenerse a un mínimo de 18" (457 mm) por
encima de la estufa.
7 / "
3 MÍN
3 / "
16
8
(11,1 mm)
(85mm)
3 9 / "
16
(90,5 mm)
CAJÓN
Tomacorriente
de 12" (30,5 cm)
mínimo debajo de la
encimera
Instalación sobre horno empotrado
5" al centro de diámetro
de 2". Agujero desde la
encimera
Codo de 90 °
Diámetro de 2".
Agujero (20 7 / "
8
desde el frente de
la encimera hasta el
Lados del gabinete
centro del agujero
Vista desde el frente de la estufa
NOTA
Deje una holgura vertical mínima de 7 /
16
desde la parte inferior de la estufa (o 3
de profundidad mínima desde la encimera)
hasta cualquier superficie combustible,
incluido el borde superior o un cajón
instalado debajo de la estufa.
La distancia entre el lado del gabinete
recortado y la pared posterior es al menos
3
de 3 / " (85mm).
8
Consulte la instalación del horno empotrado
para obtener instrucciones de instalación
completas.
"
