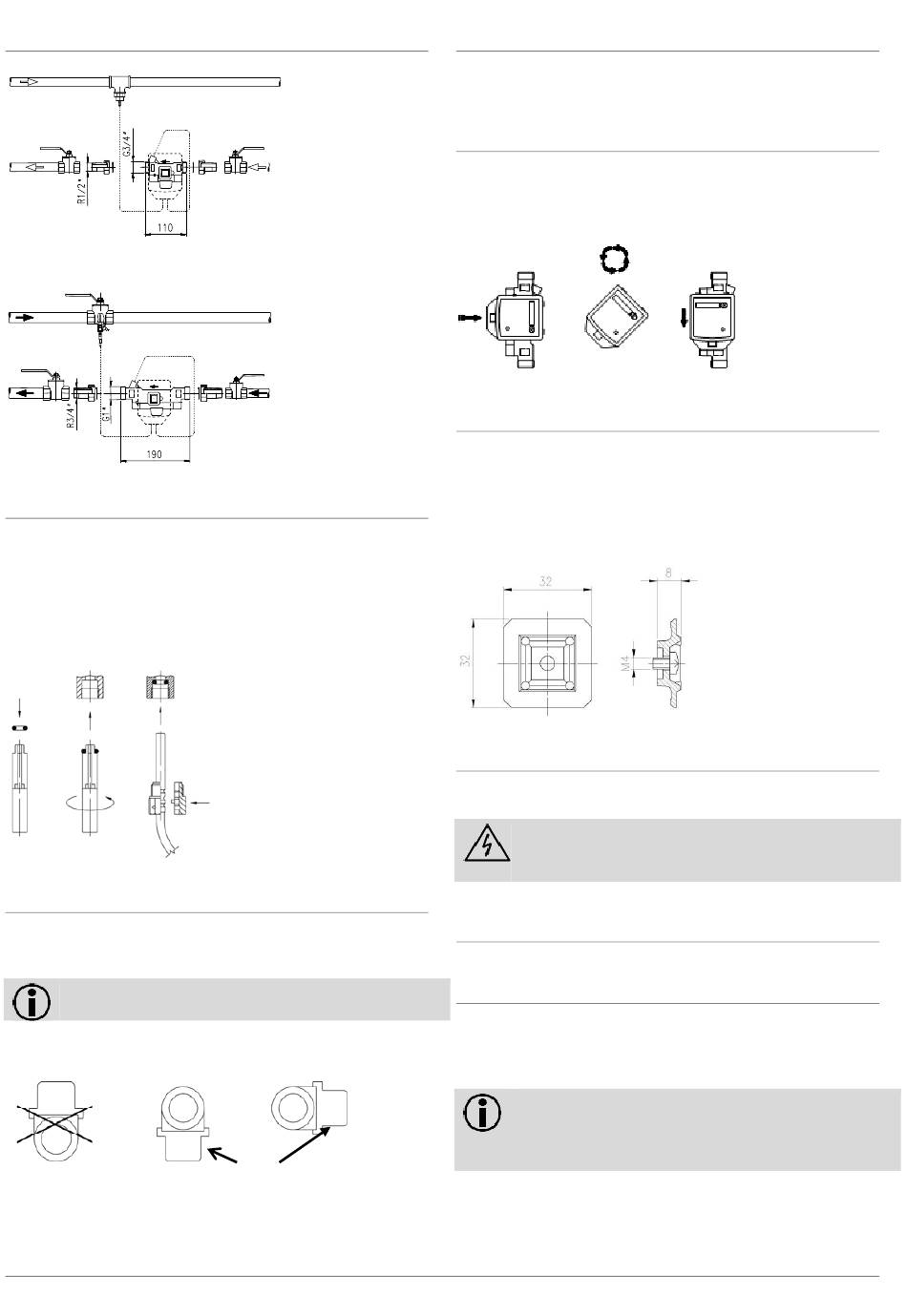

嵌入示例
三通管
图 1：结合使用三通管和带有 110 mm 附件的计量表的嵌入示例
球阀
图 2：结合使用球阀和带有 190 mm 附件的计量表的嵌入示例
转接器套件的安装提示（传感器直接浸入）
带有 5.2 × 45 mm 温度传感器的计量表随附有安装套件。
借此可将传感器安装在一个装配件内，或直接浸入式安装在一个
球阀内。
1. 使用随附的装配辅助工具/安装销将 O 型环装入安装位置。
2. 将塑料螺旋接合件的两半套在温度传感器的 3 个管套上。
3. 将螺旋接合件向中心挤压，并在安装位置用力将螺旋接合件
拧紧至止挡（起动力矩 3...5 Nm）。
1. 2.
图 3：安装转接器套件
3.1 在冷量计量时安装
在作为冷量表安装时须注意，测量管上的黑色盖板应指向侧面或
下方，以避免因自然形成的冷凝水导致出现问题。安装热电偶套
管时，温度传感器垂直或水平向下放置。
提示：体积测量件始终安装在回流区域内。
将积算仪与流量测量管分开安装，例如安装在。系一个活结垂于
下方，以避免冷却水沿着连接线路流入积算仪。
图 4：冷量计量时推荐的安装位置
Siemens Building Technologies（西门子楼宇科技）
3.
超声波换能器盖板
3.2 积算仪
积算仪的环境温度不得超过 55 °C。水温在 10 °C 和 90 °C
之间时，可将积算仪安装
在体积测量件上或安装在墙壁上。
校准积算仪
执行如下操作，以校准积算仪：
1. 将积算仪从体积测量件上取下。
2. 根据需要将积算仪向左或向右旋转 90°，或旋转 180°。
3. 在该位置上将积算仪移动至转接板上，直至啮合。
3.
图 5：积算仪安装位置
墙面安装（分体安装）
在水温低于 10 °C
将计量表安装在墙壁上。执行如下操作：

将积算仪从体积测量件上取下。

从体积测量件上拧下转接板

使用膨胀螺钉将转接板安装在墙壁上。

将积算仪移动到转接板上。
图 6：固定板和墙面安装
电源
3.3
计量表配有一个使用寿命为6或11年的电池。
使用寿命参见铭牌。
注意：请勿将电池拆开。切勿使电池与水接触，且其环
境温度不得超过
适的收集地点进行废弃处理。
外部 24 V AC/DC 供电（电气绝缘）可作为特殊设计供使用。
积算仪接口
3.4
计量表标配有一个采用 M-Bus 协议的光学接口。
3.5 通讯
如果计量表装配有"M-Bus"、"Minibus"或 "脉冲输出端"
选件，则将随附一条双芯连接电缆。可使用一条2 × 0.75 mm²
电缆对该连接电缆进行延长。针对于脉冲输出端，在进行连接时
须注意极性（棕色：+；白色：-）。
提示：在通过M-Bus进行读取时，不得超过允许的平均
读取频率（2400 Bd时，每3小时一次；300 Bd时，每24小
时一次）。不允许过于频繁地进行读取，否则会导致计量
表出现功能故障。
CE2M5378xx
2. 1.
以及高于 90 °C
80 °C。报废的电池应集中在合
15.05.2015
时，
70
