(4) Gör följande inställningar med fjärrkontrollen för att koppla samman med en LOSSNAY- eller OA-
behandlingsenhet. (För en beskrivning om hur man gör en sammankoppling, se avsnittet
Inställning av ventilation
7
Ställ in adressen för LOSSNAY- eller OA-behandlingsenheten samt adressen för alla
inomhusenheter som du vill koppla samman.
(5) Fjärrkontrollkablarnas totala längd
• Kabeln till den enkla MA-kontrollen kan vara upp till 200 meter (656 ft) lång.
FÖRSIKTIGHET
OBS: När du kopplar samman MA-fjärrkontrollen med en LOSSNAY- eller OA-
behandlingsenhet måste du alltid ställa in adressen på alla inomhusenheter i gruppen
och adressen på LOSSNAY- eller OA-behandlingsenheten.

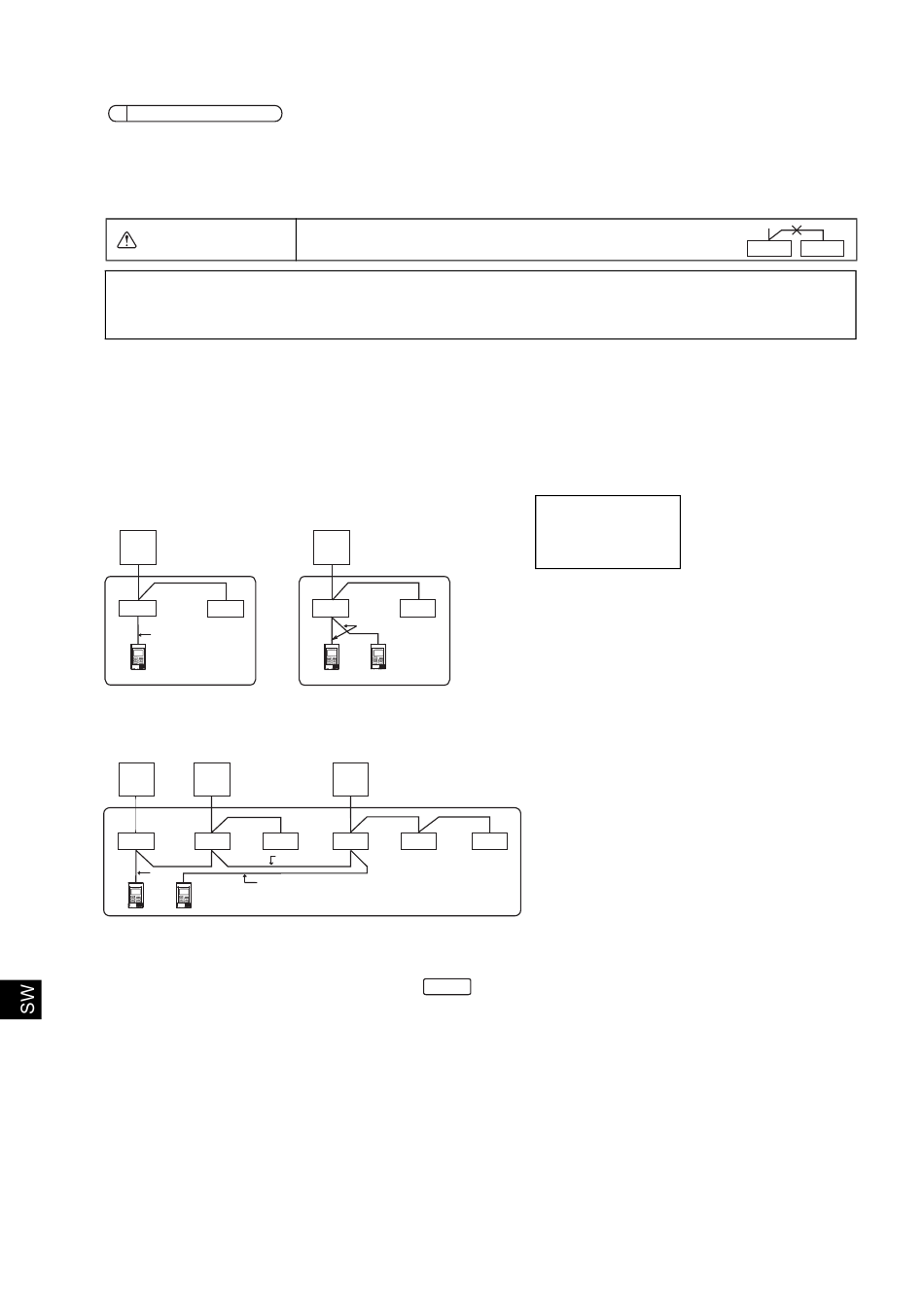

2. Anslutning till ett luftkonditioneringsaggregat Mr. SLIM
Dragningen av fjärrkontrollkablarna är beroende av systemkonfigurationen. Kontrollera
systemkonfigurationen. Dra kablarna till fjärrkontrollen enligt anvisningarna på bilden nedan.
Siffrorna (1) till (3) i figuren matchar posterna (1) till (3) i följande beskrivning.
[1] Ansluta en fjärrkontroll för varje kylsystem (standard 1:1, samtidig dubbel, samtidig trippel,
samtidig kvadrupel)
Samtidig dubbel
Kylenhets-
a
adress = 00
TB1
TB4 TB4
b b
TB5
(1)
(3)
d
[2] Vid ingruppering i olika kylsystem
Standard 1:1 Samtidig dubbel
Kylenhets- Kylenhetsadress
a a
adress = 00 = 01
(Överordnad) (Underordnad)
TB1 TB1
TB4 TB4
b b
TB5 (2) TB5
(1)
(3)
(3)
d e
* Ställ in kylenhetsadressen med hjälp av DIP-omkopplaren på utomhusenheten. (Läs
installationshandboken till utomhusenheten för att få mer information.)
* Alla inomhusenheter som visas inom rutan
(1) Ledningsdragning från fjärrkontrollen
• Ansluts till TB5 på inomhusenheten (fjärrkontrollens anslutningsblock). (Anslutningsblocket har
ingen polaritet).
• För simultan multityp: När du använder flera olika typer av inomhusenheter måste du alltid
ansluta fjärrkontrollen till den inomhusenhet som har flest funktioner (fläkthastighet, rörlig vinge,
ventilationsgaller med mera).
(2) Vid ingruppering i olika kylsystem
• Gruppen som använder fjärrkontrollkablarna. Anslut fjärrkontrollen till valfri inomhusenhet i vart
och ett av de kylsystem som du vill gruppera samman.
• När du använder flera olika typer av inomhusenheter i samma grupp måste du alltid göra den
utomhusenhet som är ansluten till inomhusenheten med flest funktioner (fläkthastighet, rörlig
.)
Fjärrkontrollerna kan inte kopplas samman. Endast en
ledning kan anslutas till fjärrkontrollens anslutningsblock.
Samtidig dubbel
Kylenhets-
a
adress = 00
TB1
TB4 TB4
b b
TB5
(1)
(3) (3)
d e
Samtidig trippel
Kylenhetsadress
a
= 02
(Underordnad)
TB1
TB4
TB4 TB4
b b b
(2) TB5
(1)
Ansluts till TB5 på
inomhusenheten.
a Utomhusenhet
TB4
b Inomhusenhet
b
d Överordnad fjärrkontroll
(Enkel MA-kontroll)
e Underordnad fjärrkontroll
(Enkel MA-kontroll)
styrs som en grupp.
– 6 –
