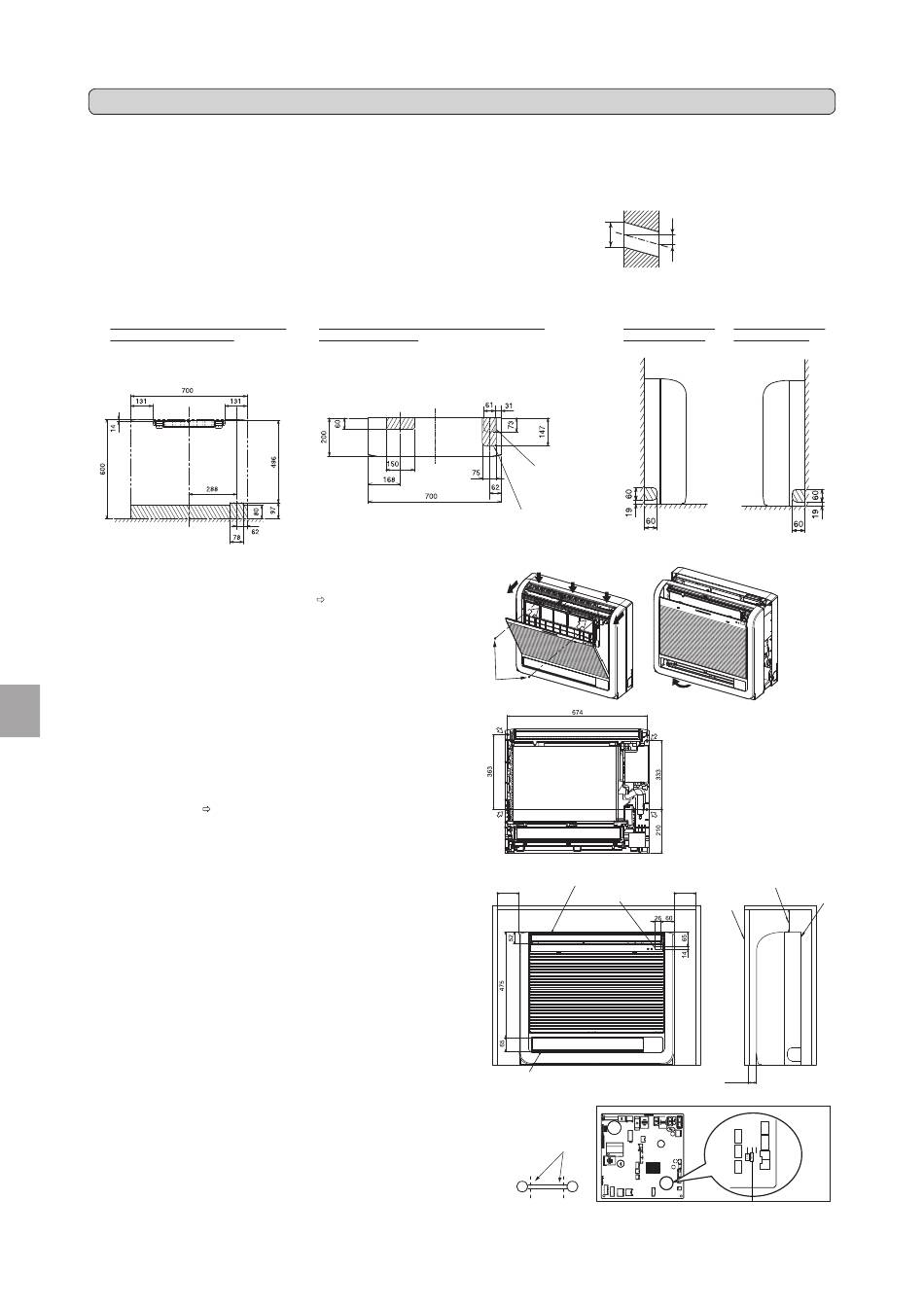

2. INSTALLAZIONE UNITÀ INTERNA
2-1. INSTALLAZIONE DELLA STAFFA DI FISSAGGIO DELL'UNITÀ INTERNA
• Individuare un componente strutturale (ad esempio un pilastro) del muro e montare la staffa (7) orizzontalmente con le apposite viti (8).
• Per impedire che la staffa (7) vibri, avere cura di installare le viti di fissaggio nei fori indicati da [->] nell'illustrazione. Per un supporto aggiuntivo, si po-
tranno installare viti di fissaggio anche negli altri fori.
2-2. ESECUZIONE DEL FORO
1) Determinare la posizione del foro sul muro.
2) Praticare un foro del diametro di 65 mm (dia. 75 mm per KA50). Il
lato esterno deve essere da 5 a 7 mm più in basso del lato interno.
3) Inserire la manica foro muro (C).
POSIZIONI DEI FORI
PER TUBAZIONE POSTERIORE O
POSTERIORE SINISTRA
(La seguente figura è una vista an-
teriore della posizione d'installazione
dell'unità interna.)
2-3. PREPARAZIONE DELL'UNITÀ INTERNA
1) Premere le 2 posizioni indicate dalle frecce e aprire la griglia an-
teriore.
2) Aprire la griglia anteriore e rimuovere le due viti.
3) Aprire il vano orizzontale per l'uscita aria superiore, premere la parte
superiore del pannello anteriore in tre punti e quindi tirare via la par-
te superiore della griglia dall'unità interna.
4) Sollevare la griglia anteriore per rimuoverla.
2-4. INSTALLAZIONE DELL'APPARECCHIO
INTERNO
• Agganciare la parte superiore dell'unità interna sulla relativa staffa di
fissaggio (7).
• Con le viti per legno (9) e la rondella (10) accluse fissare l'unità in-
terna su 2 posizioni ( ) in cima e al centro dell'unità.
2-5. INSERIMENTO DELL'UNITÀ INTERNA IN
UNA PARETE
• Quando si installa una grata, usarne una con le barre orizzontali in-
feriore e superiore strette, in maniera tale che il flusso dell'aria dalle
uscite superiore e inferiore non venga a contatto con le barre. Se le
barre orizzontali bloccheranno l'uscita dell'aria inferiore, usare un
supporto, ecc., per regolare l'altezza dell'unità interna. Se la presa
dell'aria superiore o inferiore è bloccata, il condizionatore d'aria non
sarà in grado di raffreddare o riscaldare l'ambiente correttamente.
• Non bloccare il ricevitore con la grata. Ciò potrebbe causare l'inter-
ferenza della grata con un segnale del telecomando e ridurre in ma-
niera significativa la distanza e l'area (angolo) dalle quali è possibile
ricevere i segnali.
• Usare una grata con barre verticali, ecc., con almeno il 75% di area
aperta. Se la grata è dotata di barre orizzontali o se l'area aperta è
inferiore al 75%, le prestazioni potrebbero essere ridotte.
• Quando l'unità interna è inserita in una parete (integrata), il tempo ne-
cessario al raggiungimento della temperatura impostata aumenterà.
INSTALLAZIONE DELL'UNITÀ INTERNA INSERITA (DA ESEGUIRE)
• Quando si inserisce l'unità interna in una parete, restringere il movi-
mento del vano orizzontale per l'uscita dell'aria superiore, in maniera
tale che essa funzioni solo orizzontalmente.
• Se non si usa questa impostazione, il calore si scarica nella parete e
l'ambiente non verrà raffreddato o riscaldato correttamente.
• Tagliare i cavi sui lati destro e sinistro del JRFBL usando un paio di
pinze, ecc., come mostrato di seguito.
