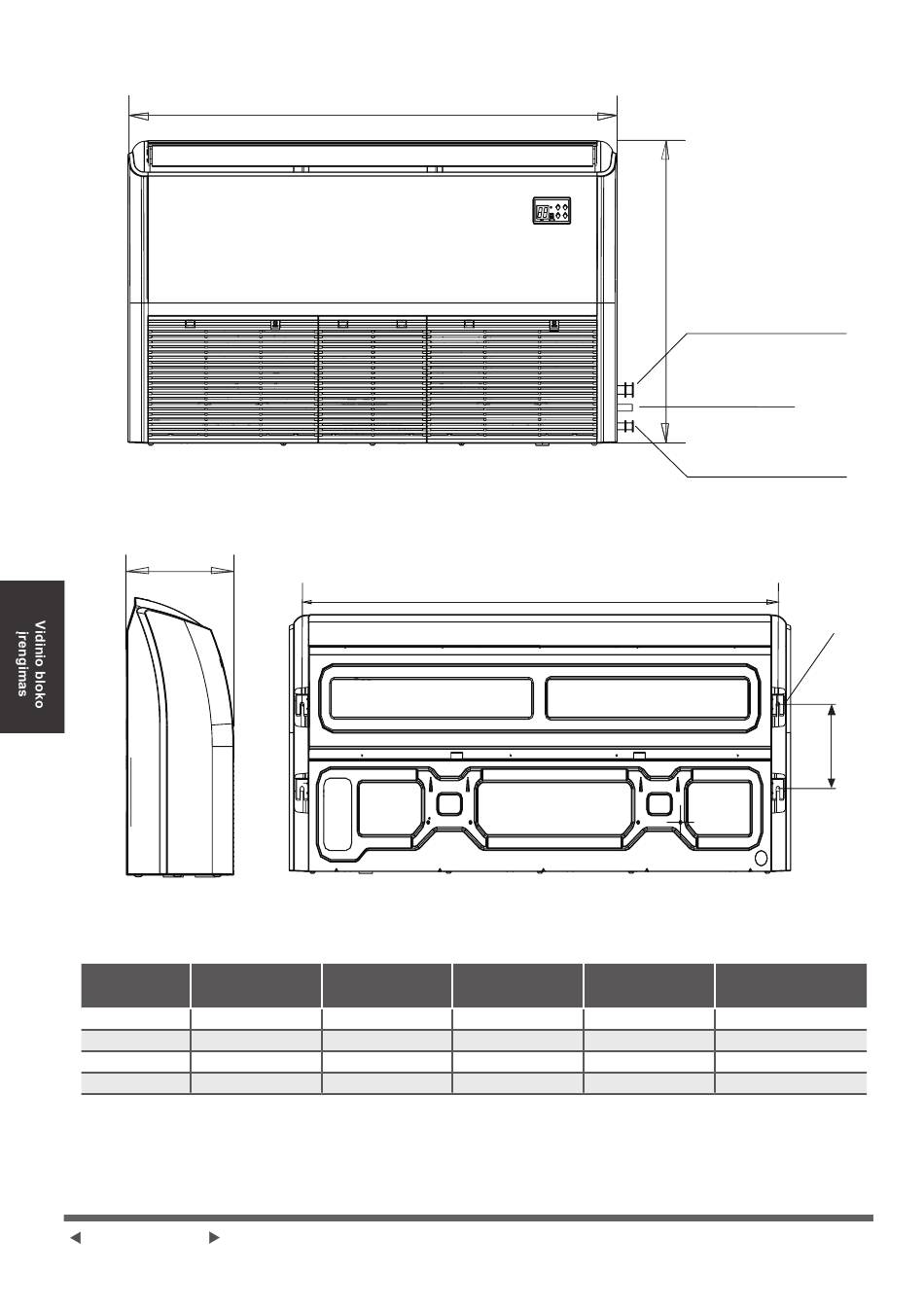

Vidinių dalių montavimo dydis
MODELIS (Btu /
A ilgis (mm/coliai)
val.)
18K-24K 1068/42
30K-48K 1285/50,6
36K-48K 1650/65
48K-60K 1650/65
Puslapis 06-LT
A
B ilgis (mm/coliai) "C" ilgis (mm/colių)
675/26,6 235/9,3
675/26,6 235/9,3
675/26,6 235/9,3
675/26,6 235/9,3
B
Drenažo taškas
D
"D" ilgis (mm/colių)
983/38,7
1200/47,2
1565/61,6
1565/61,6
Šaltnešio vamzdžio
jungtis
(D. dujų pusė)
Šaltnešio vamzdžio
jungtis
(E. Skysčių pusė)
Kablys
E
"E" ilgis (mm/colių)
220/8,7
220/8,7
220/8,7
220/8,7
