Les piles peuvent contenir jusqu'à huit unités B-MLXe. Pour connecter les commutateurs d'une pile, effectuez les
étapes suivantes :
1. Branchez une extrémité d'un câble de pile à un des ports d'empilement de l'unité du haut.
2. Branchez l'autre extrémité du câble de pile à un des ports d'empilement de l'unité suivante.
3. Répétez les étapes 1 et 2 pour chaque unité de la pile. Formez une chaîne simple en commençant par un port
d'empilement sur l'unité du haut et en terminant avec un port d'empilement sur l'unité du bas (en empilant
jusqu'à huit unités).
4. (En option) Pour former une topologie de pile en anneau, branchez une extrémité d'un câble de pile au port
d'empilement restant de l'unité du bas et l'autre extrémité dans le port d'empilement restant de l'unité du haut
(voir la figure suivante).

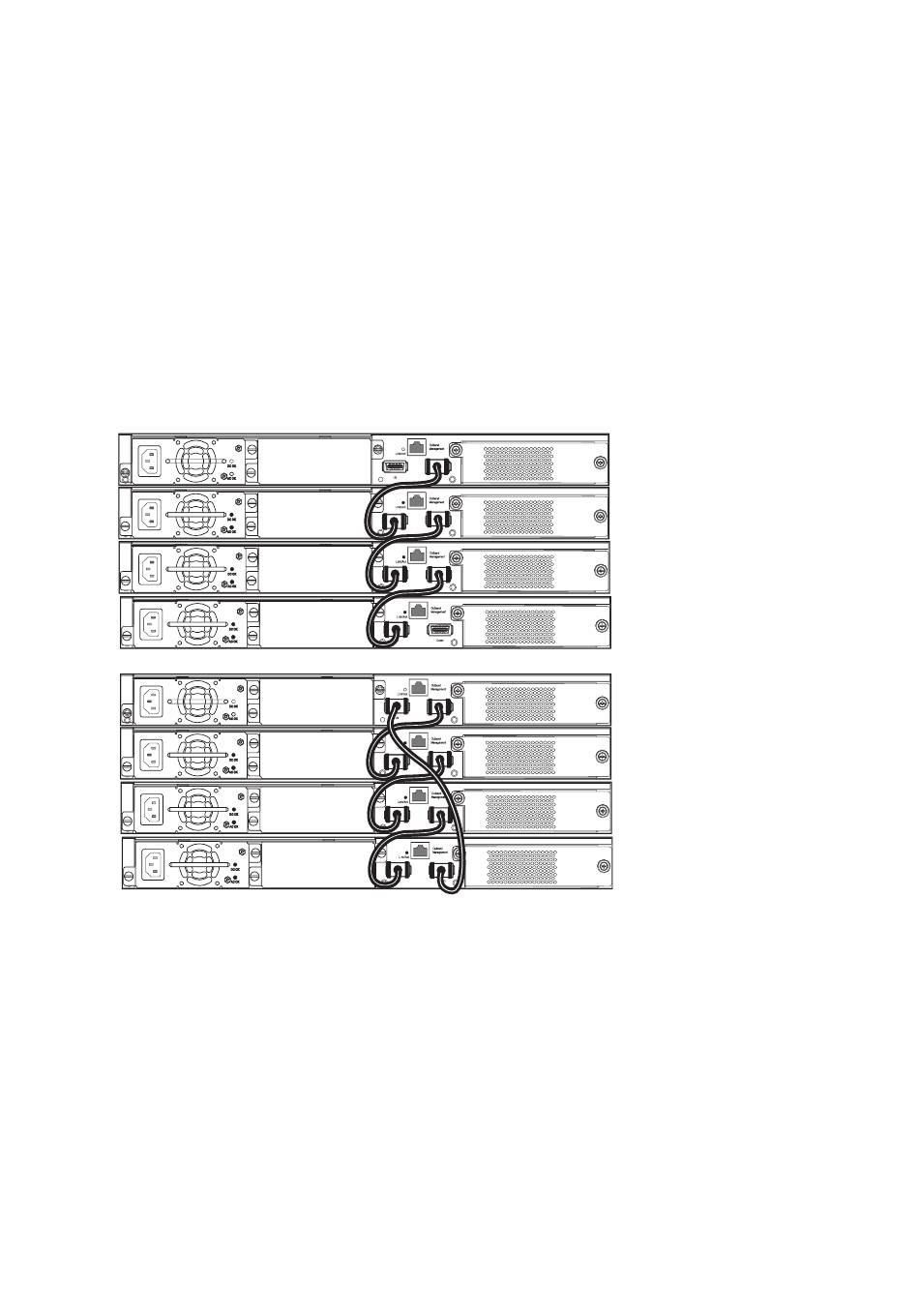

FIGURE 7
Connexion des commutateurs en topologie de pile linéaire (en haut) et en anneau (en bas)
5. Un périphérique de la pile fonctionne comme contrôleur actif, un périphérique fonctionne comme contrôleur de
secours, et les autres unités fonctionnent comme membres de la pile. Pour en savoir plus sur la configuration
de votre pile, voir le Guide de configuration FastIron.
