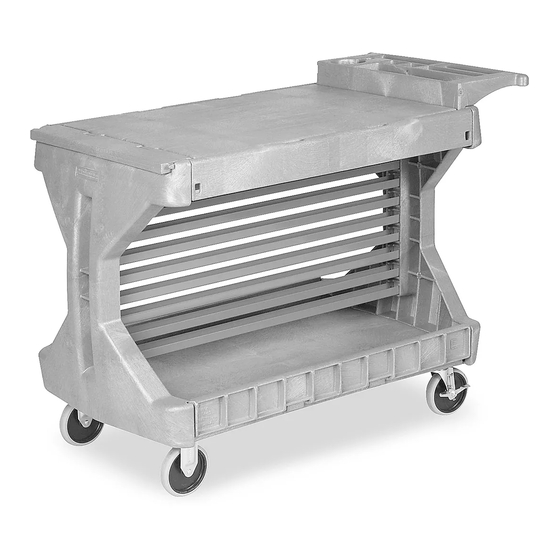

H-1495, H-1496
H-1497, H-1910
MOBILE
WORKSTATION
TOOLS NEEDED
Phillips Head Screwdriver
Goggles
A
1¼" Screws x 30*
*Includes extra screws
D
Hole
Top Gate x 2
G
Handle x 1
J
Front Panel x 1
PAGE 1 OF 24
1-800-295-5510
uline.com
Rubber Mallet
E
H
K
Hooks
PARTS
B
Swivel Caster x 2
Hook
Bottom Gate x 2
Tongue
Top Shelf x 1
Back Panel x 1
Para Español, vea páginas 9-16.
Pour le français, consulter les pages 17-24.
C
Swivel Caster x 2
F
Front Gate x 1
I
Bottom Shelf x 1
L
Rail x 9
Installation of rails is required for use of bins.
