5 Instalación

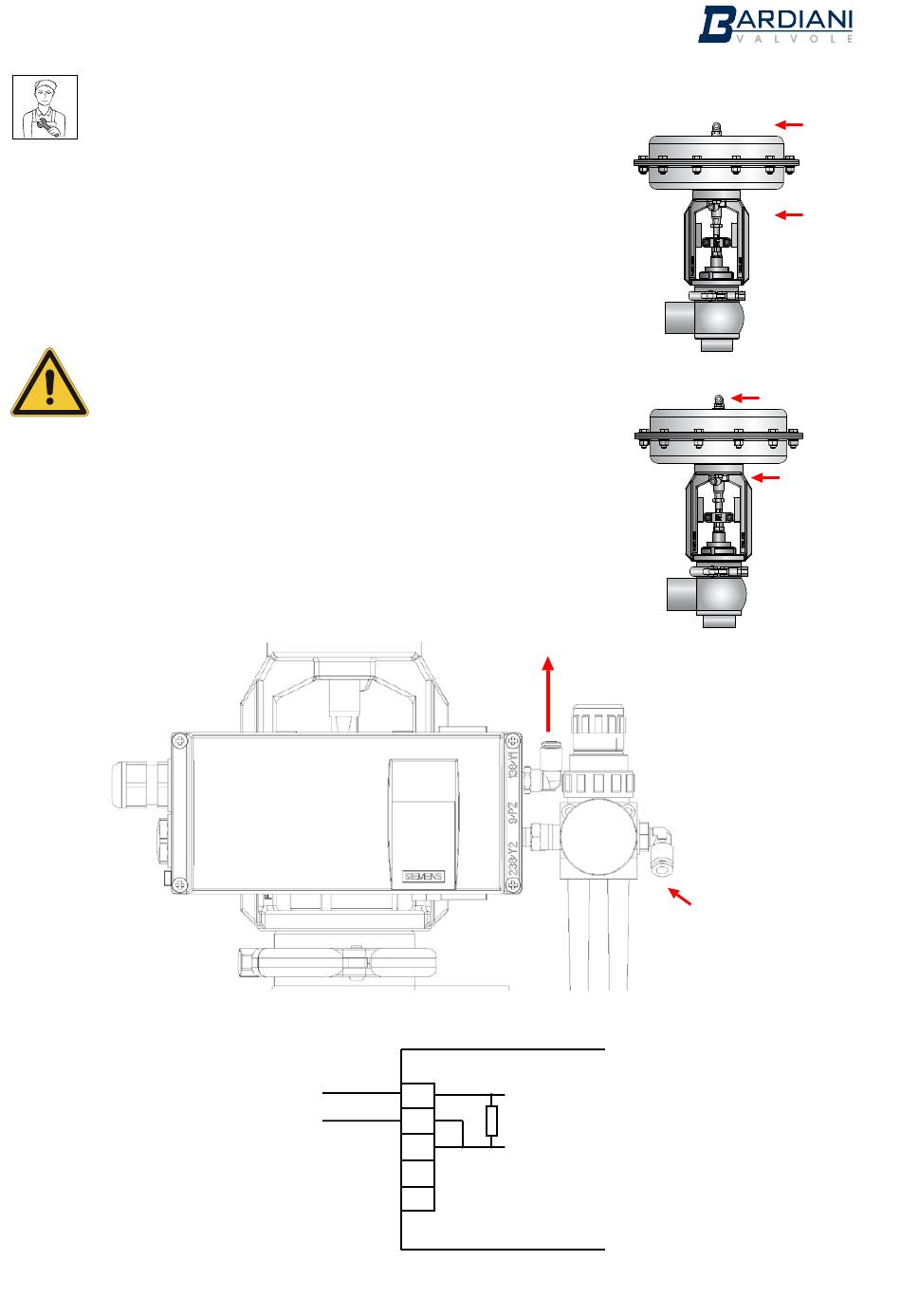

1. ALIMENTACIÓN ELÉCTRICA Y NEUMÁTICA:
- La instalación y la desinstalación deben ser realizadas
exclusivamente por personal especializado.
- Comprobar la alimentación eléctrica correcta del posicionador
(consultar el manual de instrucciones específico);
A = Alimentación neumática
B=Escape
Comprobar la presión correcta de alimentación en el
cabezal de la válvula

2. CONEXIONES

14
+ 4-20 mA
- 4-20 mA
Actuador
6
7
8
9
10
Normalmente cerrada
A
B
Normalmente abierta
Entrada de aire (6
bar)
ES-IST-BBZK-0821
B
A
