Quick guide

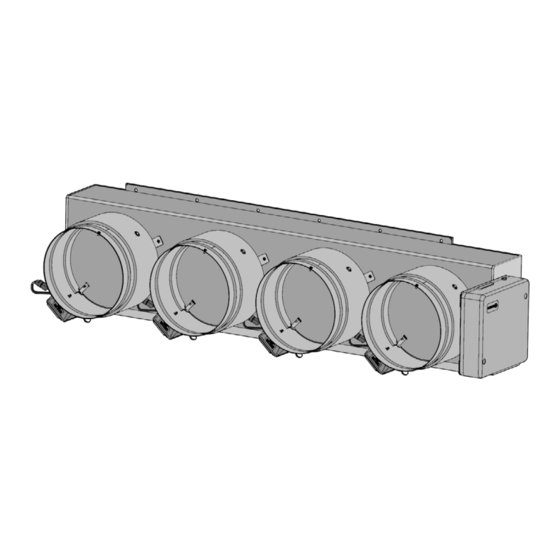

Easyzone ZS6 / S62
ES
EN
FR

Publicidad

Tabla de contenido
loading

Manuales relacionados para Airzone Easyzone ZS6

Resumen de contenidos para Airzone Easyzone ZS6

  • Página 1 Quick guide Easyzone ZS6 / S62...

  • Página 4: Tabla De Contenido

    Otros periféricos __________________________________________________________________________ 8 > Alimentación del sistema _______________________________________________________________ 9 COMPROBACIÓN DE LA INSTALACIÓN _________________________________________________________ 10 CONFIGURACIÓN INICIAL __________________________________________________________________________ 11 > Airzone Blueface _________________________________________________________________________ 11 > Airzone Think _____________________________________________________________________________ 12 > Airzone Lite ________________________________________________________________________________ 14 > Comprobación de la configuración inicial ____________________________________________ 15 >...

  • Página 5: Antes De Empezar

    Conecte todo el cableado firmemente. Un cableado suelto puede provocar un sobrecalentamiento en los puntos de conexión y un posible riesgo de incendio. • No sitúe el bus de comunicaciones Airzone junto a líneas de fuerza, fluorescentes, motores, etc., que puedan generar interferencias en las comunicaciones. •...

  • Página 6: Instalación Del Sistema

    Instalación del sistema MONTAJE DEL PLÉNUM EASYZONE Montaje a la unidad interior Se recomienda aislar todas las partes metálicas del Easyzone que queden en contacto con el exterior para evitar la aparición de condensación. Localice los taladros de fijación, en el caso de encontrarse cubiertos, utilice un destornillador para descubrirlos y facilitar la fijación del Easyzone en la unidad.

  • Página 7: Montaje De Toma De Aire De Ventilación (Vmc)

    Recuerde que las motorizaciones se encuentran numeradas del siguiente modo: Conecte el conducto de cada zona con su compuerta correspondiente. Siga las instrucciones para un correcto aislamiento. Haga un corte en el conducto para mantener el motor fuera. Montaje de toma de aire de ventilación (VMC) Si su Easyzone dispone de VMC y desea usar esta función.

  • Página 8: Información Adicional De Easyzone

    INFORMACIÓN ADICIONAL DE EASYZONE Montaje de compuerta bypass Mediante un golpe seco retire el área Mediante una cuchilla, retire el aislante que precortada de los laterales correspondiente cubre la zona del bypass y descubra las al bypass. ranuras de fijación del bypass. Encaje la compuerta de bypass en las Fije compuerta...

  • Página 9: Plénum Motorizado Con Tapa Ciega

    Plénum motorizado con tapa ciega Los plénums con compuertas anuladas se fabrican y se entregan con la anulación ya realizada, quedando los plénums del siguiente modo:...

  • Página 10: Instalación De Los Termostatos

    INSTALACIÓN DE LOS TERMOSTATOS Separe la parte trasera del termostato. Fije la parte trasera del termostato en la pared. Conéctelo a la central en cualquiera de las 3 bornas AZ1, AZ2 o AZ3 . Fije los cables en las torretas de la central. Si su termostato es radio introduzca la batería de botón CR2450.

  • Página 11: Alimentación Del Sistema

    ALIMENTACIÓN DEL SISTEMA Alimente a 110/230 Vac la central de sistema por la entrada de alimentación los elementos de control que necesiten alimentación externa. Para ello utilice cable de 3x1,5 mm². Para la alimentación de la central del sistema, afloje la prensaestopa en caso necesario y pase el cable por el orificio (Ø: 5-10 mm), fije los cables a la borna respetando la polaridad.

  • Página 12: Comprobación De La Instalación

    Comprobación de la instalación Compruebe los siguientes ítems: Estado de los LEDs de la central y de los demás elementos de control conectados. Consulte el apartado de Autodiagnóstico de la ficha técnica de cada elemento. Los leds de apertura de motorizaciones de la central se encienden de forma secuencial. Alimentación de los termostatos cableados y radio.

  • Página 13: Configuración Inicial

    Configuración inicial AIRZONE BLUEFACE Idiomas: Seleccione la zona asociada El sistema permite asociar • Español a este termostato. A cada a una zona más de una • Inglés zona le corresponde una salida de control en caso de • Francés salida de control (salida para necesidad.

  • Página 14: Airzone Think

    AIRZONE THINK Think radio Abra el canal de asociación radio. Para ello pulse sobre SW1. abierto dispone minutos para realizar la asociación. IMPORTANTE: Recuerde Idiomas: También puede abrir no tener más de un canal • Español canal de asociación radio...
  • Página 15 El sistema permite asociar a una zona más de una salida de Maestro: Permite el control control en caso de necesidad. Siendo posible gestionar varias de todos los parámetros de salidas de control desde un único termostato. la instalación. Zona: Permite control de los parámetros de zona...

  • Página 16: Airzone Lite

    Si desea realizar otras configuraciones de este termostato deberá acceder al menú de configuración avanzada de su zona desde un termostato Airzone Blueface. El icono parpadeará 5 veces en verde para indicar que la asociación es correcta.

  • Página 17: Comprobación De La Configuración Inicial

    COMPROBACIÓN DE LA CONFIGURACIÓN INICIAL Compruebe los siguientes ítems: Comunicación equipo-Sistema: Configure el sistema Airzone en un modo distinto de Stop y encienda la zona generando demanda en la misma. Verifique que el modo impuesto en el termostato maestro aparece en el termostato de la unidad interna y que la temperatura de consigna cambia en el mismo.

  • Página 18: Regulación De Caudal

    Regulación de caudal Importante: Comience el ajuste de caudal desde las compuertas centrales hasta finalizar en la compuerta nº1. AJUSTE DE CAUDAL (REG) Encienda y genere demanda en todas las zonas para abrir todas las compuertas. Apague la zona/compuerta que vaya a ajustar. Ajuste la apertura máxima deseada con la palanca REG (I/II/III/IV).

  • Página 19: Configuración Avanzada Del Sistema

    Configuración avanzada del Sistema AIRZONE BLUEFACE Mantener pulsado PARÁMETROS DEL SISTEMA • Dirección del sistema. (no disponible en sistemas con pasarela BACnet). Permite definir el número del sistema en su instalación • Rango de temperatura. Permite seleccionar la temperatura máxima para el modo calor (18 –...
  • Página 20 • Canal radio. Permite activar/desactivar el canal de asociación radio del sistema. • Temperatura de impulsión. Esta opción permite ignorar la demanda del sistema si la temperatura suministrada excede un límite concreto. Las temperaturas de corte de calor seleccionables son 38-46-54-62-70˚C / 100-114-129-143-158˚F. Por defecto, el sistema dejará de generar calor si la temperatura de suministro alcanza 54˚C / 129˚F.
  • Página 21 Menú segunda etapa o Diferencial segunda etapa. Define el diferencial de temperatura que el sistema tiene que superar para activar la segunda etapa de calor auxiliar. Valores: 1 a 5˚C / 2 a 10˚F, en pasos de 1˚C / 2˚F (por defecto 1˚C / 2˚F). o Histéresis segunda etapa.

  • Página 22: Parámetros De Zona

    PARÁMETROS DE ZONA • Salidas asociadas. Muestra y permite seleccionar las salidas de control asociadas al termostato. • Conf. Termostato. Permite configurar el termostato como Maestro o Zona. *Nota: No se puede configurar como Maestro si ya existe otro termostato configurado como tal.

  • Página 23: Airzone Think

    AIRZONE THINK Mantener Mantener pulsado pulsado • Salidas asociadas. Muestra y permite seleccionar las salidas de control asociadas al termostato. • Modo de uso. Permite configurar el termostato de las distintas zonas del sistema en modo Básico o Avanzado. Por defecto está configurado como Avanzado. Los parámetros que se pueden controlar en modo Básico son:...
  • Página 25 Other peripherals _________________________________________________________________________ 8 > Power supply to the system ___________________________________________________________ 9 CHECKING THE INSTALLATION ___________________________________________________________________ 10 INITIAL CONFIGURATION __________________________________________________________________________ 11 > Airzone Blueface _________________________________________________________________________ 11 > Airzone Think _____________________________________________________________________________ 12 > Airzone Lite ________________________________________________________________________________ 14 > Checking the initial configuration _____________________________________________________ 15 >...

  • Página 26: Environmental Policy

    Environmental Policy • Never dispose of this equipment with household waste. Electrical and electronic products contain substances that can be harmful to the environment if not properly handled. The crossed-out waste bin symbol indicates separate collection of electrical devices, which must be separated from other urban waste. For correct environmental management, at the end of its useful life the equipment should be taken to the collection centers provided for this purpose.

  • Página 27: Before Starting

    2x0.5 mm wires for power supply). • A Blueface thermostat must be used to enable all the Airzone system functionalities. • Recommendations for the placing of the thermostats: • For equipment using R32 refrigerant, verify the compliance with the local refrigerant regulation.

  • Página 28: System Installation

    System Installation EASYZONE PLENUM ASSEMBLY Assembly in the indoor unit It is recommended to insulate all metal parts of the Easyzone that remain in contact with the outside to prevent condensation. Locate the drilling holes; if they are covered, use a screwdriver to uncover them to fix the Easyzone to the unit.

  • Página 29: Fresh Air Intake (Cmv) Assembly

    Remember that the motorized elements are numbered in the following manner: Connect duct from each zone corresponding damper. Follow the instructions for proper insulation. Make a cut in the duct to keep the motor outside. Fresh air intake (CMV) assembly If your Easyzone has CMV and you wish to use this function.

  • Página 30: Additional Easyzone Information

    ADDITIONAL EASYZONE INFORMATION Bypass damper assembly With a sharp blow, remove the pre-cut area Using a utility knife, remove the insulation on the sides corresponding to the bypass. covering the bypass area and uncover the bypass fixing slots. Fit the bypass damper into the slots and Fix the bypass damper to the plenum turn from left to right until it reaches the using a sheet metal screw (Ø: 3.9 mm).

  • Página 31: Motorized Plenum With Blind Cover

    Motorized plenum with blind cover Plenums with overridden dampers are manufactured and delivered with the override already done, so the plenums are as follows:...

  • Página 32: Thermostat Installation

    THERMOSTAT INSTALLATION Remove the back of the thermostat. Fix the back of the thermostat to the wall. Connect the main control board to any of the three terminals AZ1, AZ2 o AZ3. Fix the cables using the main control board turrets. your thermostat wireless...

  • Página 33: Power Supply To The System

    POWER SUPPLY TO THE SYSTEM Use power supply input to power the main control board at 110/230  VAC as well as any other control elements that require external power supply. Use 3x1.5 mm² cable. To supply power to the main control board, loosen the cable gland if necessary, insert the cable through the hole (Ø: 5 -10 mm) and attach the cables to the terminal...

  • Página 34: Checking The Installation

    Checking the Installation Check the following items: Status of the main control board LEDs and of the other control elements connected. Consult the Self-diagnostics section on each element's technical fact sheet. The main control board LEDs indicating the opening of motorized elements light up in sequence.

  • Página 35: Initial Configuration

    Initial Configuration AIRZONE BLUEFACE Languages: Select the zone associated to The system allows you to • Spanish this thermostat. Each zone associate more than one • English has a corresponding control control output to a zone • French output (actuator output or if needed.

  • Página 36: Airzone Think

    AIRZONE THINK Wireless Think Open wireless association channel. To do so, click SW1. Once opened, have minutes perform the association. You can also open the wireless IMPORTANT: Remember Languages: association channel through not to have more than one • Spanish the Blueface thermostats.
  • Página 37 The system allows you to associate more than one control Master: Allows the control of output to a zone if needed. It is therefore possible to manage all installation parameters. several control outputs from a single thermostat. Zone: Only allows the control of the zone parameters.

  • Página 38: Airzone Lite

    If you want to configure other thermostat settings must access zone advanced settings menu from an Airzone Blueface thermostat. The icon will blink 5 times in green to indicate that the association is correct. If the icon blinks once in red, this indicates...

  • Página 39: Checking The Initial Configuration

    AC unit-system communication: Set the Airzone system to Stop mode and verify that the AC unit turns off and dampers open. Opening/closing of the dampers and control outputs: Turn on and generate demand in all the zones.

  • Página 40: Airflow Regulation

    Airflow Regulation Important: Start the airflow adjustment from the central dampers and finalize at damper no. 1. AIRFLOW ADJUSTMENT (REG) Turn on and generate demand in all the zones to open all the dampers. Turn off the zone/damper to be adjusted. Adjust the desired maximum opening with the REG lever (I/II/III/IV).

  • Página 41: System Advanced Settings

    System Advanced Settings AIRZONE BLUEFACE Press and hold SYSTEM PARAMETERS • System address. (Not available on systems with BACnet gateway). This allows you to define the number of the system in your installation. • Temperature range. This allows you to select the maximum temperature for heating mode (19-30°C / 64-86˚F) and minimum temperature for cooling mode (18-26°C / 64-78˚F),...
  • Página 42 • Supply Temperature. This option allows the system demand to be ignored if the supply temperature exceeds a certain limit. The selectable heating cut out temperatures are 38- 46-54-62-70˚C / 100-114-129-143-158˚F. By default, the system will stop heating if the supply temperature reaches 54˚C / 129˚F.

  • Página 43: Zone Parameters

    • Autochange. This option allows the user to configure the three values that define the auto- changeover operation that sets the mode of the indoor unit. o Setpoint Differential. Defines the minimum differential between heating and cooling set points. Values: 0 to 3,5˚C / 0 to 7˚F, in steps of 0,5˚C / 1˚F (by default, 1˚C / 2˚F). o Mode Switching Protection (min).

  • Página 44: Airzone Think

    Manual. Enables to manually define the weight of the zone. Values: 0 to 100. • Reset thermostat. (Not available in remote zones). This allows you to reset the thermostat by returning to the initial settings menu. AIRZONE THINK Press and Press and hold hold •...
  • Página 45 • Offset. This allows you to correct the room temperature measured in the different zones or in all of them, due to deviations produced by sources of heat/cold nearby, with a correction factor between -2.5°C / -5º F and 2.5°C / 5º F in steps of 0.5°C / 1º F. By default, it is set to 0°C/ 32º...
  • Página 47 Autres périphériques ____________________________________________________________________ 8 > Alimentation du système _______________________________________________________________ 9 VÉRIFICATION DE L’INSTALLATION ______________________________________________________________ 10 CONFIGURATION INITIALE_________________________________________________________________________ 11 > Airzone Blueface _________________________________________________________________________ 11 > Airzone Think _____________________________________________________________________________ 12 > Airzone Lite ________________________________________________________________________________ 14 > Vérification de la configuration initiale ______________________________________________ 15 >...

  • Página 48: Politique Environnementale

    Politique environnementale • Ne jetez pas l'appareil dans la poubelle des déchets ménagers. Les appareils électriques et électroniques contiennent des substances qui peuvent être nocives pour l'environnement si ceux-ci ne sont pas traités correctement. Le symbole de la poubelle barrée d'une croix indique une collecte sélective des appareils électriques, différente du reste de déchets urbains.

  • Página 49: Avant De Commencer

    • Évitez de placer le bus de communication Airzone à proximité de lignes de force, tubes fluorescents, moteurs, etc. Ceux-ci sont susceptibles de provoquer des interférences dans les communications.

  • Página 50: Installation Du Système

    Installation du système MONTAGE DU PLÉNUM EASYZONE Montage à l'unité intérieure Il est conseillé d'isoler toutes les parties métalliques de l'Easyzone qui sont en contact avec l'extérieur afin d'éviter la formation de condensation. Localisez les trous de fixation. S'ils sont bouchés, utilisez un tournevis pour les déboucher et faciliter la fixation d'Easyzone dans l'unité.

  • Página 51: Montage De La Prise D'air De Ventilation (Vmc)

    Veuillez noter que les moteurs sont numérotés de la façon suivante : Connectez la gaine de chaque zone au registre qui lui correspond. Suivez les instructions pour procéder à une isolation correcte. Découpez la gaine pour maintenir le moteur en dehors. Montage de la prise d'air de ventilation (VMC) Si votre Easyzone dispose d’une VMC et que vous souhaitez utiliser cette fonction.

  • Página 52: Informations Supplémentaires Concernant Easyzone

    INFORMATIONS SUPPLÉMENTAIRES CONCERNANT EASYZONE Montage de registre de by-pass Donnez un coup sec puis retirez la zone À l'aide d'un cutter, retirez l'isolant qui prédécoupée des latéraux qui correspond recouvre la zone du by-pass et découvrez au by-pass. les rainures de fixation du by-pass. Encastrez le registre by-pass dans les Fixez le registre de by-pass au plénum à...

  • Página 53: Plénum Motorisé À Cache Aveugle

    Plénum motorisé à cache aveugle Les plénums dont les registres sont annulés sont fabriqués et livrés en l'état. Voici leur aspect :...

  • Página 54: Installation Des Thermostats

    INSTALLATION DES THERMOSTATS Séparez la partie arrière du thermostat. Fixez la partie arrière du thermostat au mur. Connectez-le à la platine centrale sur l’une des 3 bornes AZ1, AZ2 ou AZ3. Fixez les câbles sur les embases de la platine centrale. Si vous avez un thermostat radio, Introduisez la pile bouton CR2450.

  • Página 55: Alimentation Du Système

    ALIMENTATION DU SYSTÈME Branchez l'alimentation platine centrale du système sur 110/230  VCA via l'entrée d'alimentation ainsi celle des éléments de contrôle requérant une alimentation externe. Pour ce faire, utilisez un câble de 3  x  1,5  mm². Pour assurer l’alimentation de la platine centrale du système, desserrez le presse-étoupe, si besoin, faites passer le câble à...

  • Página 56: Vérification De L'installation

    Vérification de l’installation Vérifiez les points suivants : État des LED de la platine centrale et autres éléments de contrôle connectés. Consultez la rubrique Autodiagnostic de la fiche technique de chaque élément. Les LED d'ouverture des moteurs de la platine centrale s'allument successivement. Alimentation des thermostats filaires et radio.

  • Página 57: Configuration Initiale

    Configuration initiale AIRZONE BLUEFACE Langues : Sélectionnez zone système permet • Espagnol associée à ce thermostat. d'associer une zone à plus • Anglais Chaque zone dispose d’une d'une sortie de contrôle, le • Français sortie contrôle (sortie cas échéant. Il est possible pour moteur ou relais de de gérer plusieurs sorties de...

  • Página 58: Airzone Think

    AIRZONE THINK Think radio Ouvrez le canal d’association radio. Pour ce faire, appuyez sur SW1. Une fois ouvert, vous disposez de 15 minutes pour procéder à l’association. Vous pouvez également ATTENTION  Veillez à Langues : ouvrir le canal d’association n’ouvrir qu’un seul canal •...
  • Página 59 Le système permet d'associer une zone à plus d'une sortie Principal  permet de contrôle, le cas échéant. Il est possible de gérer plusieurs contrôler tous sorties de contrôle à partir d'un seul thermostat. paramètres de l’installation. Zone  : permet de contrôler uniquement les paramètres de zone.

  • Página 60: Airzone Lite

    à partir d’un thermostat Airzone Blueface. L ' i c ô n e clignotera 5 fois en vert pour indiquer que l'association est correcte. Un clignotement rouge indique que la zone est occupée.

  • Página 61: Vérification De La Configuration Initiale

    Communication unité-système  : configurez le système Airzone en mode Stop et vérifiez que l'unité s'éteint et que les registres s'ouvrent.

  • Página 62: Régulation De Débit

    Régulation de débit Attention  : Commencez par régler le débit des registres centraux puis finissez par le registre  1. RÉGULATION DE DÉBIT (REG) Allumez et générez une demande dans toutes les zones pour ouvrir les registres. Éteignez la zone/le registre à réguler. Régler l'ouverture maximale souhaitée au moyen du levier REG (I/II/III/IV).

  • Página 63: Configuration Avancée Du Système

    Configuration avancée du système AIRZONE BLUEFACE Appuyer longuement PARAMÈTRES DE SYSTÈME • Adresse du système. (Non disponible sur les systèmes équipés de passerelle BACnet). Permet de définir le numéro du système dans votre installation. • Plage de température. Permet de sélectionner la température maximale pour le mode chauffage (19-30 ...
  • Página 64 • Canal radio. Permet d'activer / désactiver le module d'association radio du système. • Température de soufflage. Sélectionnez le seuil de température de soufflage. ne fois le seuil dépassé, le système s'arrêtera et ignorera la demande émanant du système. Les températures pouvant être sélectionnées sont : 38, 46, 54, 62 et 70˚C / 100-114-129-143-158˚F (par défaut, 54˚C / 129˚F).

  • Página 65: Paramètres De Zone

    Lite. Valeurs : 1 ou 0,5˚C / 1 ou 2 ˚F (par défaut, 0,5˚C / 1 ˚F). • Reset système. (Disponible uniquement pour les thermostats Airzone Blueface principaux). Permet de réinitialiser le système aux paramètres d’usine. Pour reconfigurer les thermostats, veuillez vous reporter à la rubrique Configuration initiale. •...

  • Página 66: Airzone Think

    Manuel. Permet de définir manuellement le poids de chaque zone. Valeurs : De 0 à 100. • Réinitialisation thermostat. Permet de réinitialiser le thermostat et de revenir au menu de configuration initiale. AIRZONE THINK Appuyer Appuyer longuement longuement •...
  • Página 67 • Offset. Permet de corriger la température ambiante mesurée dans les différentes zones ou dans l’ensemble de celles-ci et due à des écarts causés par des sources de chauffage/ refroidissement proches, en appliquant un facteur de correction compris entre -2,5 °C / -5º F et 2,5 °C / -5º...
  • Página 68 #Airzoneatulado airzonecontrol.com · +34 900 400 445 Parque Tecnológico de Andalucía Marie Curie, 21 · 29590 Málaga (España)
