iCon-M233N
Multi Spray

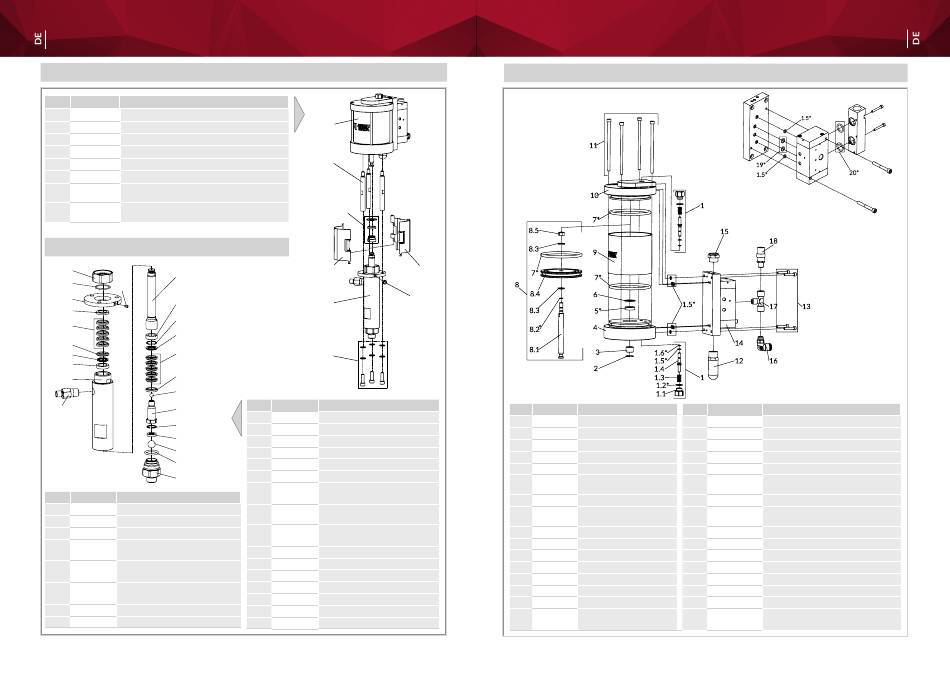

12.1 PUMPAGGREGAT-SET
Pos. Kode Beschreibung
1 940000A0 PRESSLUFTMOTOR-SET
2 940036A0 VERBINDUNGSWELLE
3 940193A0 KUPPLUNG-SET
4 940093A0 SCHUTZ (LINKS)
5 940094A0 SCHUTZ (RECHTS)
6 940014A0 PUMPSTANGE-SET
BEFESTIGUNGSSCHRAUBE MIT HEXAGO-
7 960047A0
NALEM GRIFF M5x12
SET VON SCHRAUBEN MIT SCHEIBEN
8 940170A0
(3+3+3 St.)
12.2 PUMPSTANGE-SET
1
12
2
11
3
13
4
14
5
15
6
16
7
8
17
9
18
19
10
20
21
22
23
24
Pos. Kode Beschreibung
1 940031A0 VERDÜNNUNGSWANNE
2 960011A0 O-RING 2.0-29.5
3 940112A0 FLANSCH
OBERER V-ADAPTER (MUTTER-
4 940126A0
KUPPLUNG)
SET VON OBEREN V-DICHTUN-
5 940069A0
GEN (3 PE + 2 PTFE)
OBERER V-ADAPTER (VATER-
6 940123A0
KUPPLUNG)
7 940122A0 MEHRSCHICHTIGE WELLENFEDER
8 940121A0 SITZ DER FEDER
78
Einheit iCon-A233N Einheit
| Airless
1
2
3
4
6
8
Pos. Kode Beschreibung
9 940015A0 BUCHSE
10 940032A0 MATERIALVERSCHRAUBUNG
11 960040A0 VERSCHLUSS
12 940166A0 KOLBENSTANGE
13 940127A0 SITZ DER FEDER
14 940128A0 FLACHDRAHTFEDER
UNTERER V-ADAPTER (VATER-
15 940129A0
KUPPLUNG)
SET VON OBEREN V-DICHTUN-
16 940070A0
GEN (3 PE + 2 PTFE)
UNTERER V-ADAPTER (MUT-
17 940132A0
TERKUPPLUNG)
18 06662025 KUGEL 5/16"
19 940021A0 OBERES VENTIL
20 960014A0 SICHERUNGSRING 20
21 04944770 VENTILDICHTUNG
22 06662050 KUGEL 5/8"
23 960015A0 O-RING 3.53-23.39
24 940033A0 UNTERES VENTIL
iCon-M233N
12.3 LUFTMOTOR-SET
5
7
Pos. Kode Beschreibung
1 940073A0 PILOTVENTIL-SET
1.1 940007A0 VENTILVERSCHLUSS
1.2* 96997009 O-RING ø 1.5-13.5
1.3 940006A0 FEDER
1.4 940005A0 KOLBEN
1.5* 96997003 O-RING ø 1,5-5.5
1.6* 96997012 O-RING ø 1.5-3.5
2 960000A0 SICHERUNGSRING 18
3 940002A0 BÜCHSE
4 940001A0 UNTERER MODUL
5* 960001A0 U-DICHTUNG
6 960002A0 SICHERUNGSRING 24
7* 960004A0 O-RING ø 5.33-89.69
8 940065A0 MOTORKOLBENSTANGE-SET
8.1 940159A0 MOTORKOLBENSTANGE
8.2* 960052A0 O-RING ø 1.5-6
Einheit iCon-A233N
Multi Spray |
Pos. Kode Beschreibung
8.3 06363080 SCHEIBE
8.4 940004A0 KOLBEN
8.5 960003A0 SELBSTSICHERNDE SECHSKANTMUTTER
9 940008A0 ZYLINDER
10 940010A0 OBERER MODUL
SET VON BEFESTIGUNGSSCHRAUBEN
11 960006A0
MIT HEXAGONALEM GRIFF M6X120 (4 St.)
12 960010A0 SCHALLDÄMPFER
SET VON BEFESTIGUNGSSCHRAUBEN
13 96350525
MIT HEXAGONALEM GRIFF M5x25 (4 St.)
14 940174A0 AUSTAUSCHVENTIL
15 04447820 ABFLUSSFILTER
16 UL300309 WINKELVERSCHRAUBUNG
17 UL30030000 T-VERSCHRAUBUNG
18 UL30036000 SICHERHEITSVENTIL
19* 060031A0 O-RING ø 1.78 - 7.65
20* 060008A0 O-RING ø 2.62 - 15.54
O-RING-SET DES PRESSLUFTMO-
(*) 940072A0
TORS UND DER AUSTAUSCHVENTIL
Einheit
Airless
