8.6 Versión Advanced: Dimensiones y pesos
Versión Advanced: Conexiones de proceso Lateral / Lateral
a

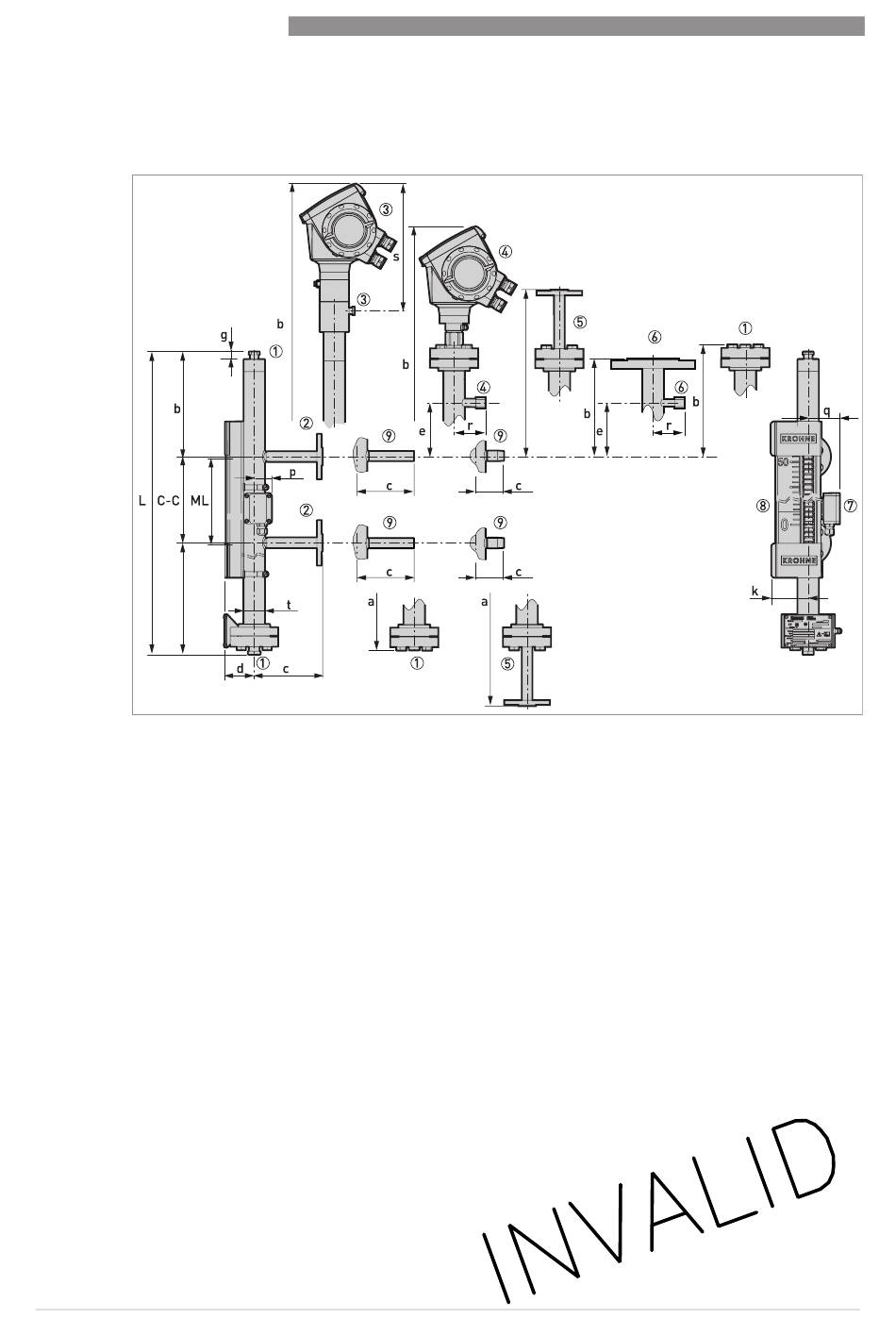

Figura 8-6: Conexiones de proceso Lateral / Lateral
1 Venteo opcional con conexión 3/8 NPT (con tapón), o venteo opcional con conexión 1/2 NPT, G 1/2 o G 3/8 (con tapón)
en una brida plana, o de drenaje con 1/2 NPT, 3/8 NPT, G 1/2 o G 3/8 conexión (con tapón) en una brida plana
2 Conexión de proceso (brida)
3 Opción de antena soldada para el transmisor de nivel de radar OPTIWAVE 7300 con conexión ¼ NPT para un sistema
de limpieza
4 Conexión ½ BSP para transmisor de nivel TDR OPTIFLEX 1300 con venteo lateral ½ NPT (con tapón)
5 Venteo y drenaje (brida) opcional
6 Brida superior opcional DN40 para otros transmisores de nivel
7 Alarma opcional
8 Indicador de nivel con escala opcional
9 Conexión roscada macho opcional (½... ¾NPT o G½...¾) o conexión de clavo largo (½¨ o ¾¨)
Nota:
• C-C = Longitud de centro a centro (conexiones de proceso)
• ML = Largo de medición
• L = Longitud total
• a = Distancia desde el eje de la conexión inferior a la parte inferior del equipo,
b = distancia desde el eje de la conexión superior a la parte superior del equipo
