OPTIFLEX 2200 C/F
3.1.2 Versión remota
Terminales de instalación eléctrica

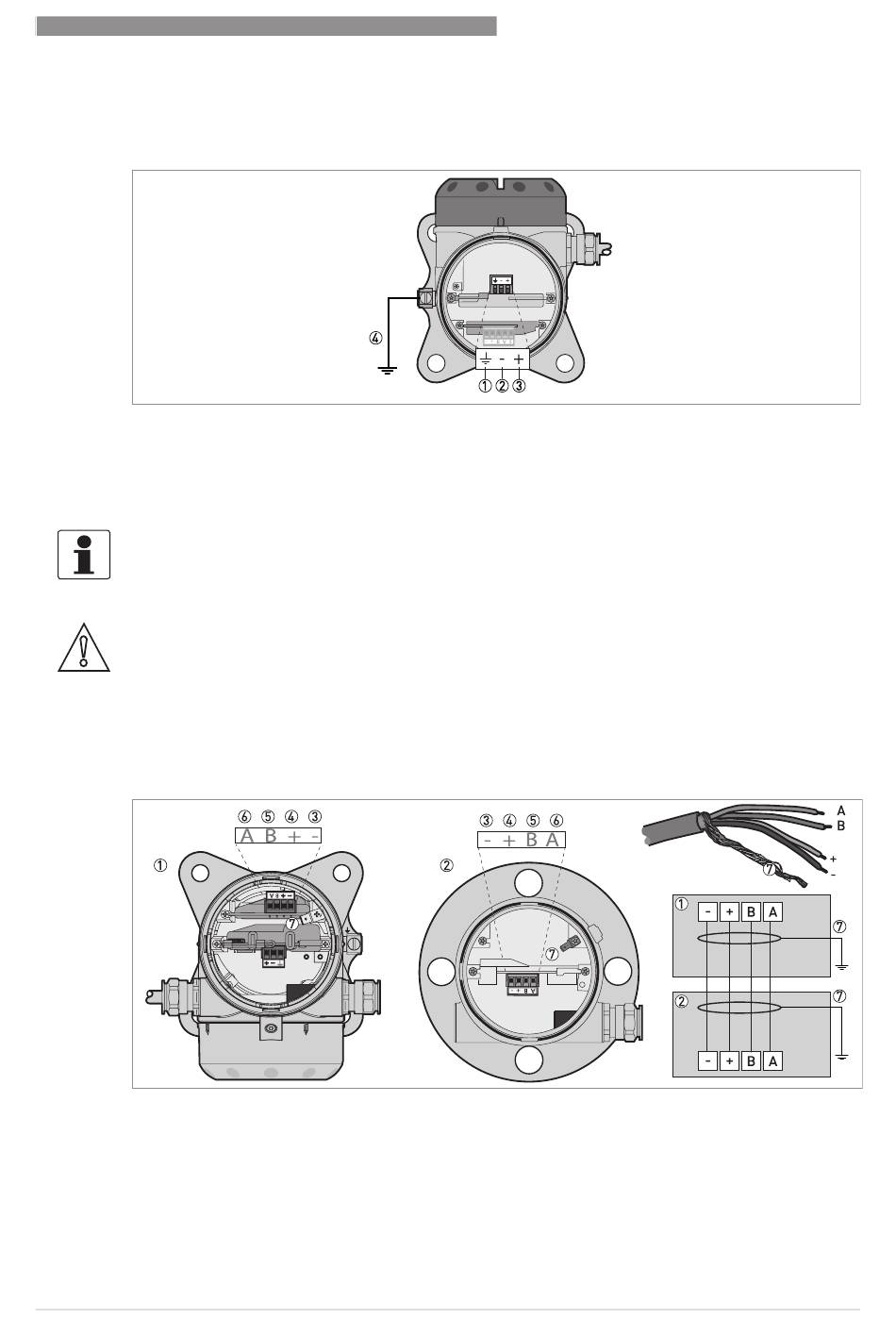

Figura 3-5: Terminales de instalación eléctrica
1 Terminal de tierra en el alojamiento (si el cable eléctrico está blindado)
2 Salida de corriente -
3 Salida de corriente +
4 Ubicación del terminal de tierra externo (en el soporte para pared)
INFORMACIÓN!
¡
La corriente eléctrica suministrada al terminal de salida alimenta el equipo. El terminal de
salida también se utiliza para la comunicación HART
PRECAUCIÓN!
¡
Utilice los cables eléctricos aplicables junto con los prensaestopas.
•
Asegúrese de que la corriente de alimentación no supera los 5 A o bien compruebe que hay
•
un fusible de 5 A en el circuito eléctrico que alimenta el equipo.
Asegúrese de que la polaridad de la alimentación es correcta. Una polaridad incorrecta no
•
provocará daños en el equipo, pero impedirá que funcione.
Conexiones entre el convertidor remoto y el alojamiento de la sonda
Figura 3-6: Conexiones entre el convertidor remoto y el alojamiento de la sonda
1 Convertidor remoto
2 Alojamiento de la sonda
3 Alimentación: tensión en -
4 Alimentación: tensión en +
5 Cable de señal B
6 Cable de señal A
7 Hilo de protección (conectado a los conectores Faston en los alojamientos del convertidor remoto y de la sonda)
