a. Ponga en contacto la bolsa antiestática que contiene el microprocesador
con cualquier superficie metálica no pintada del servidor. A continuación,
extraiga el microprocesador del paquete.
b. Extraiga la cubierta protectora, cinta o etiqueta de la superficie del socket
del microprocesador, si la hubiera.
Atención:
socket del microprocesador esté en la posición de completamente abierto
antes de insertar el microprocesador en el socket. Si no lo hace, se
podrían producir daños permanentes en el microprocesador, socket del
microprocesador y placa del sistema.
c. Gire el mecanismo de cierre de liberación del microprocesador del socket
del microprocesador de la posición de cerrado y bloqueado la posición de
completamente abierto.
Atención:
v No toque el contacto del microprocesador; sujete el microprocesador
sólo por los bordes. La existencia de contaminantes como la grasa de
su piel en los contactos del microprocesador podría causar errores de
conexión entre los contactos y el socket.
v Manipule el microprocesador con cuidado. Si durante la instalación o la
extracción se cae el microprocesador, podrían dañarse los contactos.
v No ejerce demasiada fuerza al presionar el microprocesador en el
socket.
v Asegúrese de que el microprocesador esté orientado y alineado con el
número de tierra 1 en el socket antes de intentar cerrar el mecanismo
de cierre.

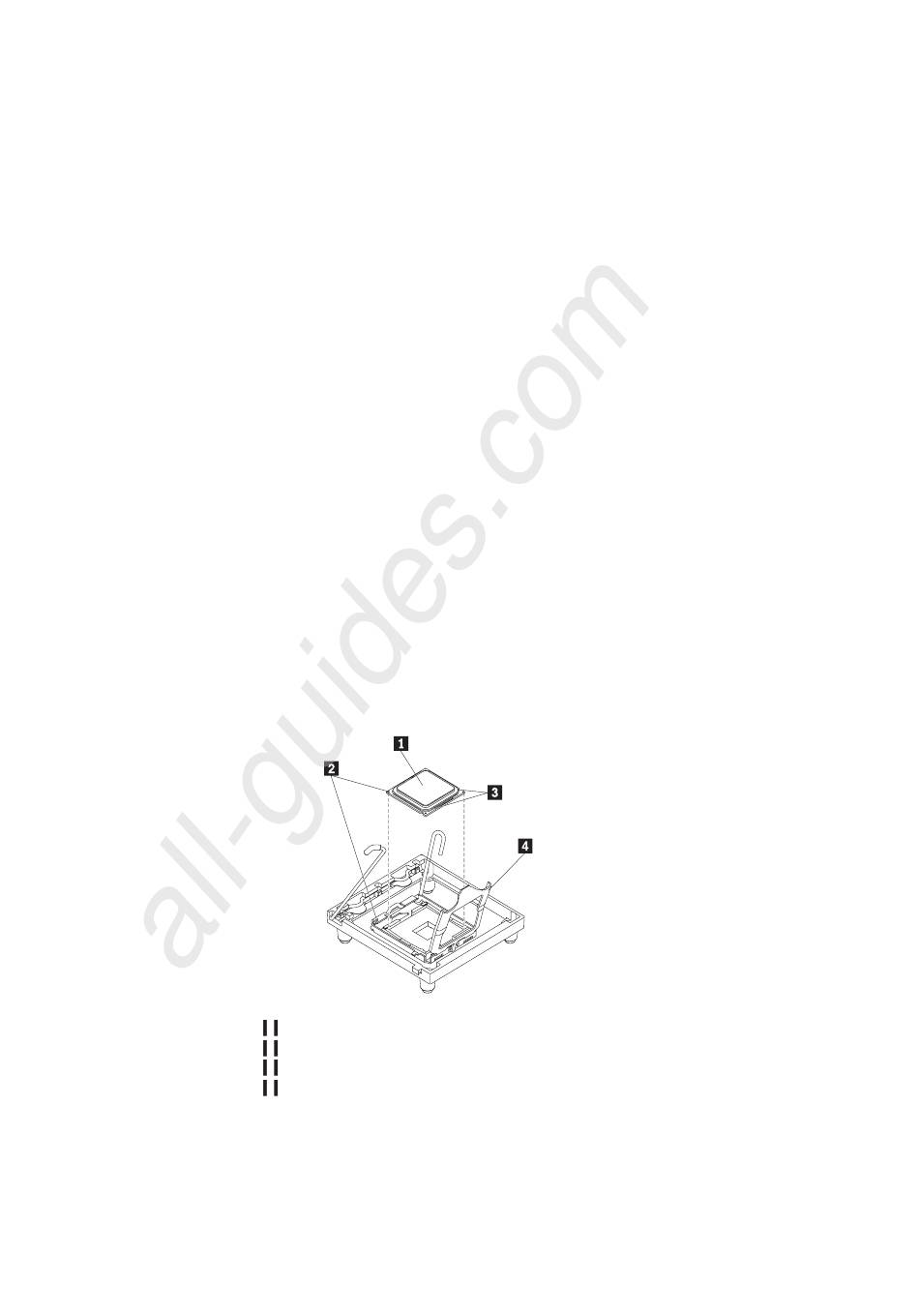

d. Alinee el microprocesador con el socket (tenga en cuenta la marca de
alineación y la posición de las muescas) y, a continuación, coloque
cuidadosamente el microprocesador en el socket y cierre el marco de la
abrazadera del microprocesador.
1
Microprocesador
2
Triángulos de alineación
3
Muescas
4
Marco de la abrazadera del microprocesador
e. Cierre cuidadosamente el mecanismo de cierre de liberación del
microprocesador para fijar el microprocesador en el socket.
9. Instale el disipador de calor.
Capítulo 5. Instalación de los dispositivos opcionales y sustitución de las unidades reemplazables por el cliente
asegúrese de que el mecanismo de cierre de liberación del
