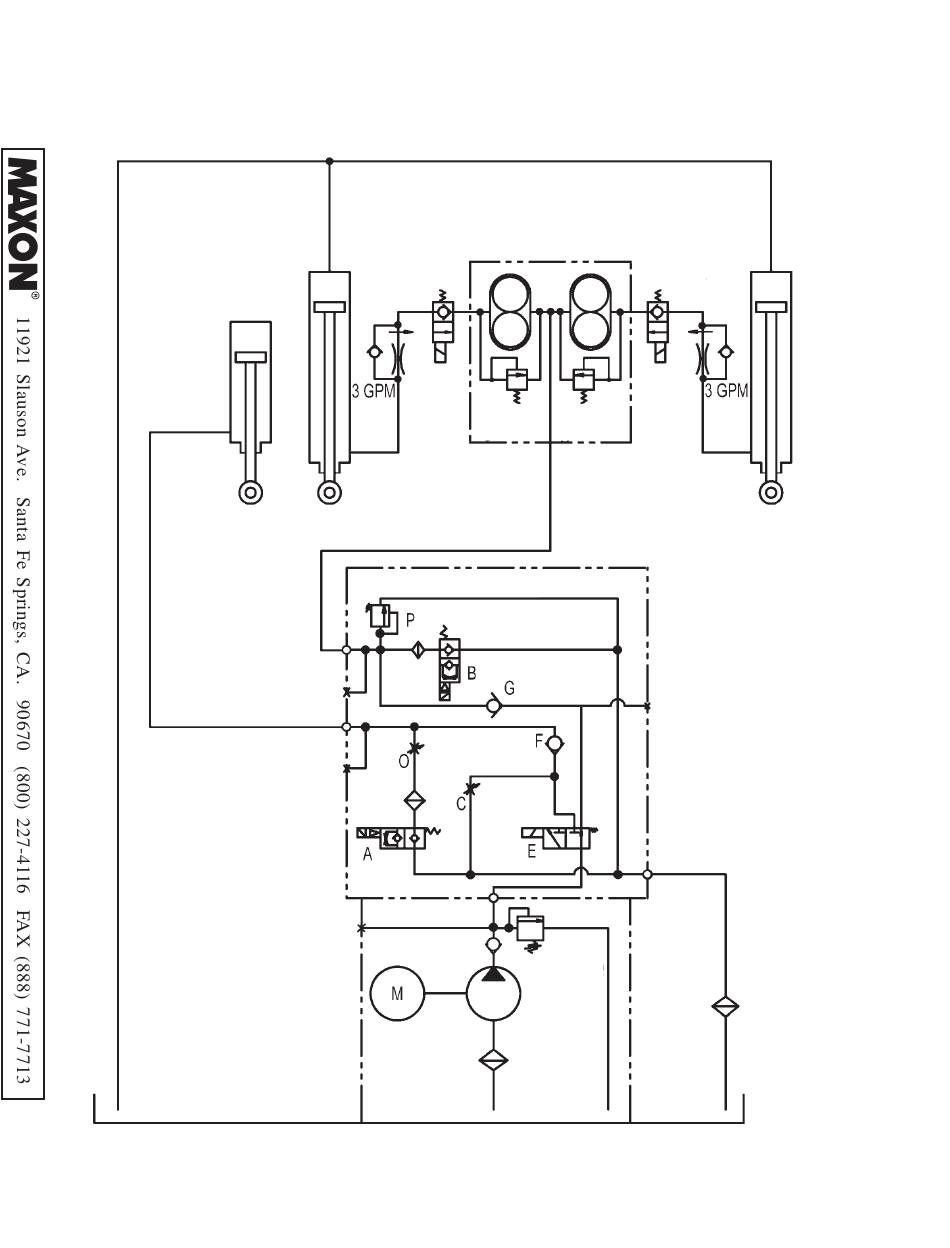

Diagrama del sistema hidráulico, bomba sencilla descenso por gravedad
Cilindro de elev. lado izq.
Cilindro de elev. lado derecho.
Válvula D
Válvula D
Cilindro de
repliegue
V. A. V. A.
confi g. @ confi g. @
750 psi 750 psi
Línea de elevación
V. A.confi g. @ 2400 psi
Puerto B
Línea de repliegue
Puerto A
Puerto D
(entrada
del fi ltro)
V. A.
confi g. @
Filtro
2750 psi
25 micrones
(roscable)
FIG. 44-1
