Cerabar M, Deltapilot M
N.º soldaduras Forma de la acanaladura de esquema/
consecutivas soldadura, tamaño en conformidad con
DIN 8551
A1 para sensores
t1 a0.8
≤
40 bar (600 psi)
Endress+Hauser

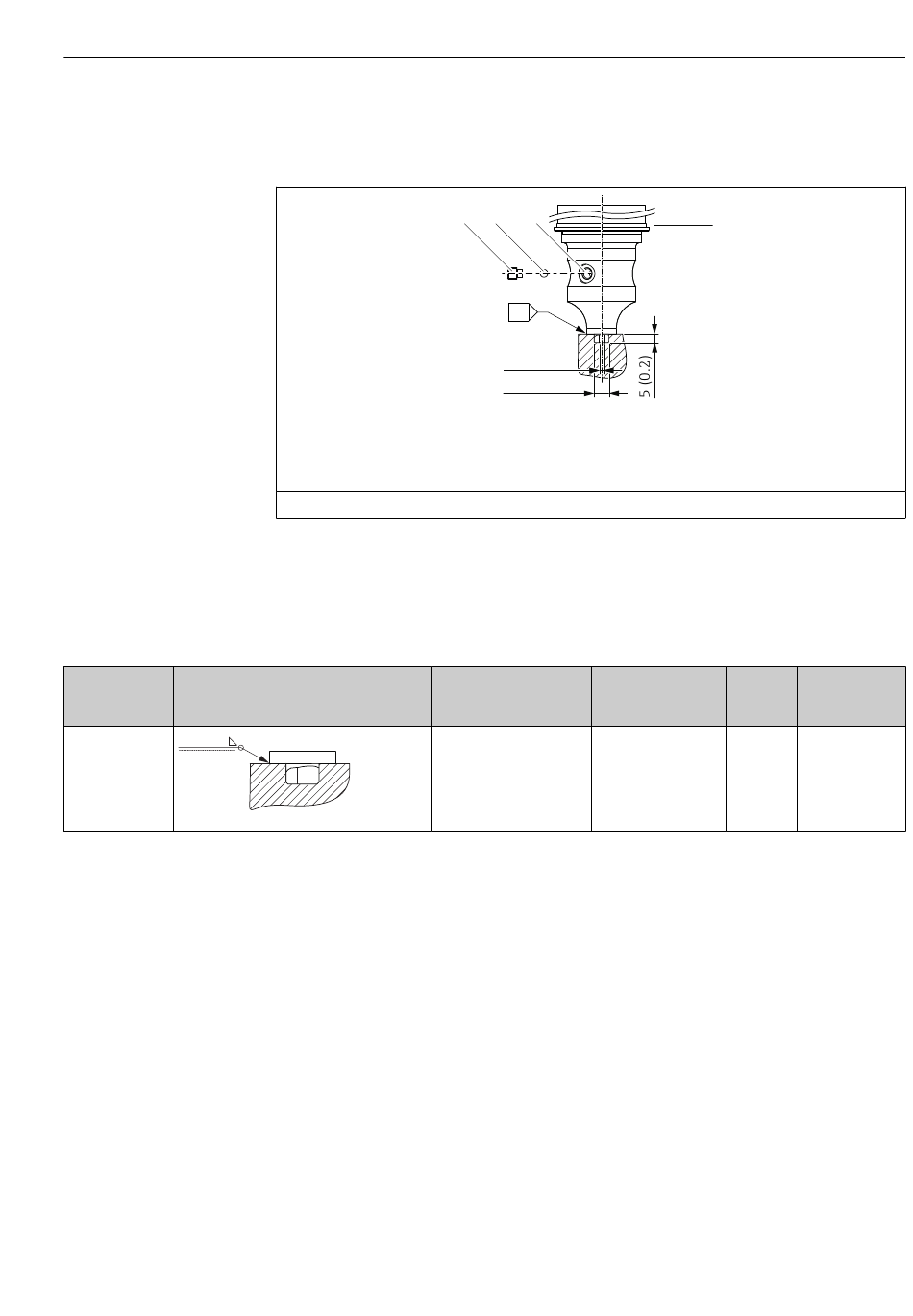

4.4.6 PMP51, versión preparada para montaje en sello separador; se
recomienda la instalación soldada
Versión XSJ: preparada para montaje en sello separador
1 Orificio para el líquido de relleno
2 Soporte
3 Tornillo de presión
A1 Véase en la tabla siguiente la "Recomendación de instalación soldada"
Unidad física mm (in)
Para la versión "XSJ - Preparada para montaje del sello separador" en la característica 110
"Conexión a proceso" del código de producto hasta e incluyendo sensores 40 bar (600 psi),
Endress+Hauser recomienda una soldadura del sello separador como la siguiente: la pro-
fundidad total de la soldadura en ángulo es 1 mm (0,04 in) con un diámetro exterior de
16 mm (0,63 in). La soldadura ha de hacerse según el método WIG.
Coincidencia del material
de base
Adaptador hecho de AISI
316L (1,4435) para ser
soldado a un sello separa-
dor hecho de AISI 316L
(1.4435 o 1.4404)
A0024811
Información sobre el llenado
El sello separador se ha de llenar en cuanto se ha soldado.
• Una vez soldado en la conexión a proceso, el portasondas del sensor se ha de llenar con
un aceite de llenado adecuado y sellar con una bola de sellado estanco y un tornillos de
fijación.
Un vez llenado el sello separador, en el punto cero el equipo no debería superar el 10 %
del valor de fondo de escala del rango de medición de la célula. La presión interna del
sello separador ha de corregirse correspondientemente.
• Ajuste/calibración:
• El equipo está operativo en cuanto ha sido ensamblado por completo.
• Reinicie el equipo. El equipo ha de calibrarse al rango de medición del proceso, según
se describe en el manual de instrucciones.
1 2 3
A1
ø2.5 (0.1)
ø7.95 (0.31)
Método de soldadura
DIN EN ISO 24063
141
Instalación
4
A0028495
Posición Gas inerte, aditi-
de solda- vos
dura
PB Gas inerte
Ar/H 95/5
Aditivo:
ER 316L Si
(1.4430)
25
