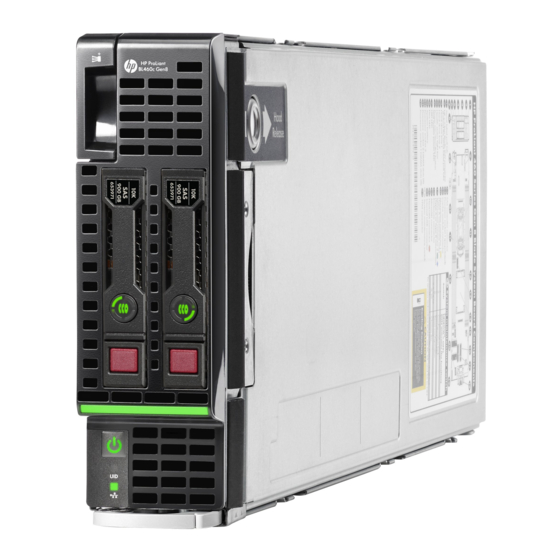

Guía de usuario del blade de servidor
HP ProLiant BL460c Gen8
Resumen
Esta guía está dirigida a la persona encargada de
la instalación, administración y solución de
problemas de los servidores y sistemas de
almacenamiento. HP le considera una persona
cualificada para la reparación de los equipos
informáticos y preparada para reconocer las
dificultades de los productos con niveles de
energía peligrosos.
Publicidad
Tabla de contenido
Manuales relacionados para HP ProLiant BL460c Gen8
Resumen de contenidos para HP ProLiant BL460c Gen8
- Página 1 Esta guía está dirigida a la persona encargada de la instalación, administración y solución de problemas de los servidores y sistemas de almacenamiento. HP le considera una persona cualificada para la reparación de los equipos informáticos y preparada para reconocer las dificultades de los productos con niveles de energía peligrosos.
- Página 2 No se podrá utilizar nada de lo que se incluye en este documento como parte de una garantía adicional. HP no se hace responsable de los errores u omisiones de carácter técnico o editorial que puedan figurar en este documento.
-
Página 3: Tabla De Contenido
Instalación de la controladora SAS ....................13 3 Configuración ..............................15 Información general ..........................15 Instalación de un chasis HP BladeSystem c-Class ................15 Preparación del chasis ...................... 15 Instalación de opciones del blade de servidor ................... 16 Instalación de los módulos de interconexión ..................16 Numeración de compartimentos de interconexión y asignación de dispositivos .... - Página 4 Opción de la tarjeta intermedia ......................34 Paquete de condensadores FBWC ....................37 Opción del módulo de plataforma de confianza (TPM) de HP ............39 Instalación de la placa del Trusted Platform Module (TPM) ..........40 Conservación de la clave o contraseña de recuperación ..........41 Activación del Trusted Platform Module ................
- Página 5 Controladores ........................59 Software y firmware ......................59 Control de versiones ......................60 Compatibilidad de sistemas operativos y software de virtualización de HP con servidores ProLiant ......................60 HP Technology Service Portfolio ..................60 Control de cambios y notificación proactiva ..............61 8 Sustitución de pilas ............................
- Página 6 Especificaciones ambientales ......................73 Especificaciones del blade de servidor ....................73 12 Asistencia y otros recursos ........................74 Antes de ponerse en contacto con HP ....................74 Información de contacto de HP ......................74 Reparaciones del propio cliente ......................74 13 Siglas y abreviaturas ..........................
- Página 7 Índice .................................. 79 ESES...
-
Página 8: Identificación De Componentes
Lengüeta extraíble con la etiqueta de serie *El conector SUV y el cable SUV de blade HP c-Class se utilizan en algunas configuraciones y procedimientos de diagnóstico del blade de servidor. Indicadores LED y botones del panel frontal... -
Página 9: Definiciones De Los Indicadores Led De La Unidad
Elemento Descripción Estado Barra de indicador LED de estado Verde = Normal (El sistema está encendido). Verde intermitente = El servicio del botón de encendido/en espera se está iniciando. Ámbar intermitente = Estado deteriorado. Rojo intermitente = Estado crítico. Apagado = Normal (El sistema está en modo de espera). - Página 10 Elemento Estado Definición Localización Azul La aplicación del host está identificando la unidad. Azul intermitente El firmware del proveedor de la unidad se está actualizando o requiere una actualización. Anillo de actividad Verde girando Actividad de unidad. Apagado Sin actividad de unidad. No extraer Blanco No extraiga la unidad.
-
Página 11: Componentes De La Placa Del Sistema
Los símbolos corresponden a los símbolos que se encuentran en los compartimentos de interconexión. Si desea obtener más información, consulte las Instrucciones de instalación del blade de servidor HP ProLiant BL460c Gen8 en la página web de HP (http://www.hp.com/support). Capítulo 1 Identificación de componentes... -
Página 12: Conmutador De Mantenimiento Del Sistema
Conmutador de mantenimiento del sistema Posición Estado predeterminado Función Off = La seguridad de HP iLO está activada. On = La seguridad de HP iLO está desactivada. Off = Es posible cambiar la configuración del sistema. On = La configuración del sistema está... -
Página 13: Ubicación De Las Ranuras Dimm
Ubicación de las ranuras DIMM Las ranuras DIMM se numeran de forma secuencial (de 1 a 8) en cada procesador. Cuando se instalan disipadores térmicos de alto rendimiento, las ranuras DIMM 4 y 5 deben permanecer vacías, y solo quedan disponibles 6 ranuras DIMM para cada procesador. Los modos AMP admitidos utilizan asignaciones alfa para el orden de ocupación y los números de ranura designan el ID de la ranura DIMM auxiliar (de reserva). -
Página 14: Cable Suv De Blade Hp C-Class
Cable SUV de blade HP c-Class Elemento Conector Descripción Blade de servidor Para conectarlo al conector SUV del panel frontal del blade de servidor Vídeo Para conectar un monitor de vídeo Para conectar hasta dos dispositivos USB Serie Para que el personal capacitado conecte un cable serie de módem nulo... -
Página 15: Funcionamiento
● Utilice la selección de un botón de encendido virtual mediante HP iLO. ● Pulse y suelte el botón de encendido/en espera. Cuando el blade de servidor pasa del modo en espera a modo de encendido completo, el indicador LED de alimentación del sistema cambia de ámbar a verde. -
Página 16: Extracción Del Blade De Servidor
● Utilice la CLI de OA para ejecutar de uno de los siguientes comandos: ◦ poweroff server [número de compartimento] Este comando inicia un cierre controlado de las aplicaciones y el sistema operativo antes de que el blade de servidor entre en el modo en espera. ◦... -
Página 17: Extracción Del Panel De Acceso
Extraiga el blade de servidor. Coloque el blade de servidor sobre una superficie de trabajo plana. ¡ADVERTENCIA! Para reducir el riesgo de sufrir lesiones personales causadas por superficies calientes, deje que las unidades y los componentes internos del sistema se enfríen antes de tocarlos. -
Página 18: Extracción Del Deflector Dimm
Retire el panel de acceso (Extracción del panel de acceso en la página 10). PRECAUCIÓN: Extraiga siempre la controladora SAS antes de extraer el ensamblaje del panel frontal/alojamiento de unidades. Extienda la lengüeta extraíble con la etiqueta de serie desde la parte frontal del blade de servidor. - Página 19 Extraiga uno o varios de los deflectores DIMM. ◦ Deflector DIMM (lado izquierdo) ◦ Deflector DIMM (lado derecho) Capítulo 2 Funcionamiento ESES...
-
Página 20: Extracción De La Controladora Sas
Extracción de la controladora SAS Apague el blade de servidor (Apagado del blade de servidor en la página Extraiga el blade de servidor (Extracción del blade de servidor en la página Retire el panel de acceso (Extracción del panel de acceso en la página 10).
