Til at begynde med
Tilslutninger
Pilen ç indikerer signalretningen.
CD-afspiller
Receiver
Pladespiller (undtagen STR-DE225)
Receiver
PHONO
• Hvis din pladespiller har en jordledning
Forbind jordledningen til y jordterminalen på receiveren,
så du undgår brum.
Båndoptager eller MD-deck
Receiver
TAPE/MD
REC OUT IN
Hvad er det næste jeg skal gøre?
Gå videre til næste afsnit for at se, hvordan højttalerne
tilsluttes.

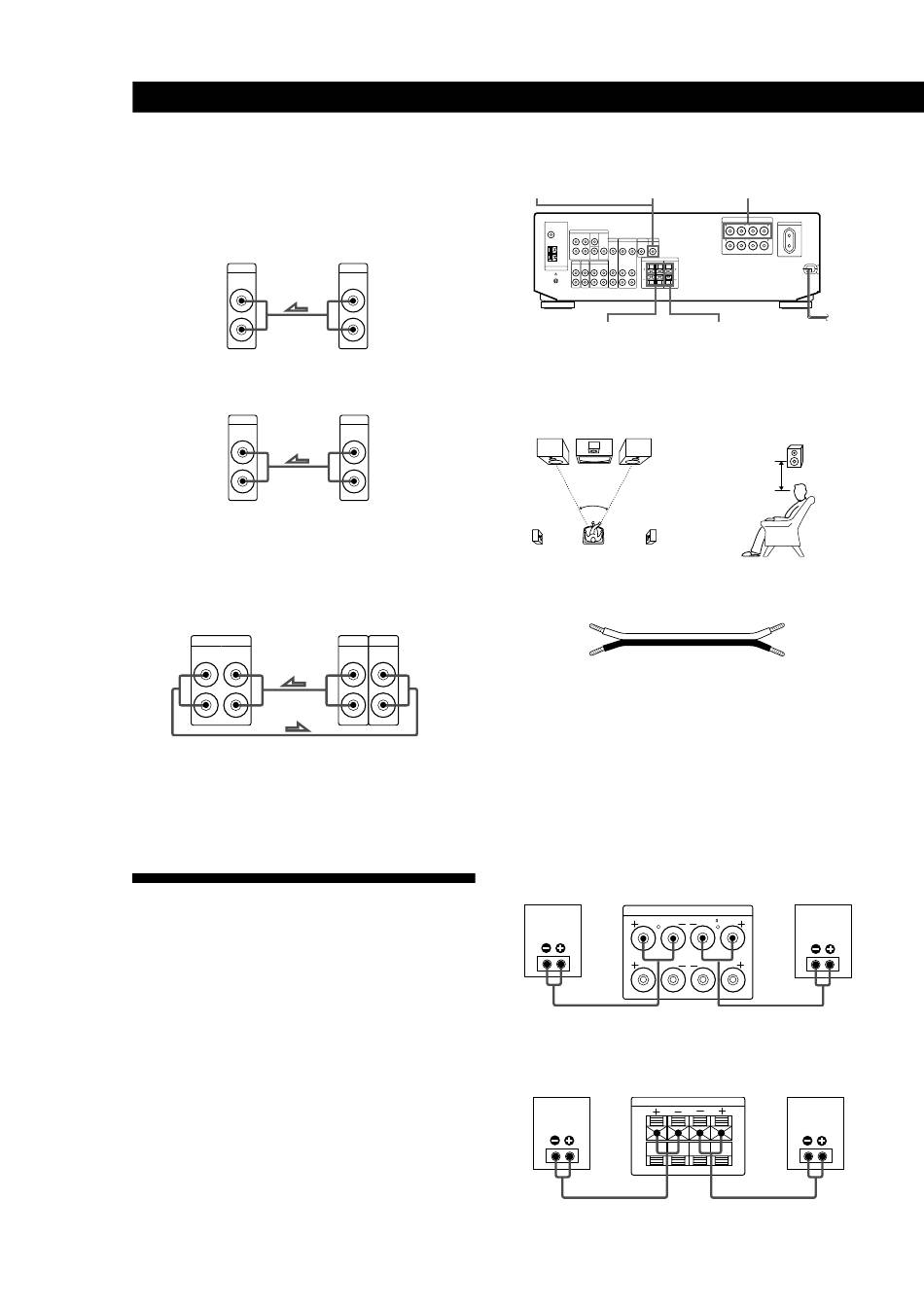

Tilslutning af højttalerne
Oversigt
I dette afsnit beskrives, hvordan højttalerne tilsluttes
receiveren. Selv om det er nødvendigt med
fronthøjttalere (venstre og højre), er der valgfrihed
mht. at anvende midter- og baghøjttalere. Hvis du
anvender midter- og baghøjttalere, vil du opnå en
større surround-effekt. Tilslutning af en aktiv woofer
vil øge bassen . Se illustrationen herunder angående,
hvor terminalerne sidder.
DK
6
CD-afspiller
CD OUTPUT
IN LINE
L
L
R
R
Pladespiller
OUTPUT
IN LINE
L
L
R
R
Båndoptager eller MD-deck
OUTPUT INPUT
LINE LINE
L
L
R
R
MIX (AUDIO OUT)
WOOFER (kun STR-DE325/
(kun STR-DE425) DE225 )
SURROUND SURROUND
SPEAKERS REAR SPEAKER CENTER
Den bedste surroundlydvirkning opnås, hvis du
placerer dine højttalere som vist på illustrationen
herunder.
45°
Hvilke ledninger skal jeg bruge?
Højttalerledning (medfølger ikke) (1 til hver højttaler)
(+)
(–)
Sno de nøgne ender af ledningen ca. 15 mm. Sørg for, at
sætte højttalerledningen i den rigtige terminal på
komponenterne: + til + og – til –. Hvis ledningerne ombyttes,
vil lyden blive forvrænget og bassen vil mangle.
Tilslutninger
Fronthøjttalere
kun STR-DE425
Fronthøjttaler
(højre) Receiver
FRONT SPEAKERS
IMPEDANCE USE 4-15
A
R
B
kun STR-DE325/DE225
Fronthøjttaler
(højre) Receiver
FRONT SPEAKERS
R
A
B
FRONT SPEAKERS A
Altavoz trasero
60 - 90 cm
(+)
(–)
Fronthøjttaler
(venstre)
A
L
B
Fronthøjttaler
(venstre)
L
A
B
