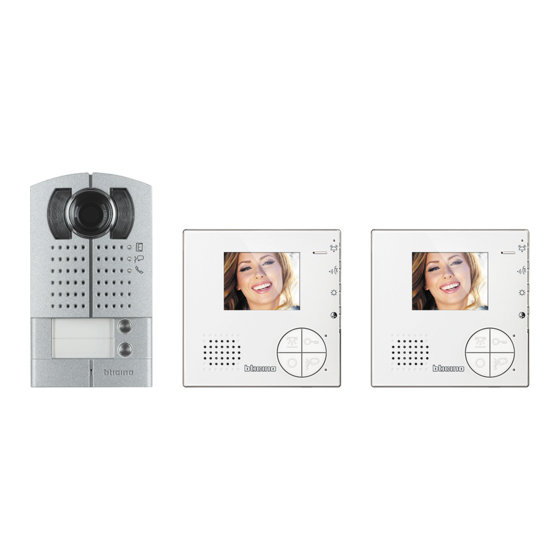

- Página 1 All manuals and user guides at all-guides.com 366611 - 366621 Video Kit Manuale installatore • Installation manual...
- Página 2 All manuals and user guides at all-guides.com...
- Página 3 230 Vac 230 Vac All manuals and user guides at all-guides.com Video Kit BUS TK BUS PI BUS TK BUS PI 0322 06 0322 06 230 Vac 230 Vac 12 V 12 V 3 4 6 0 0 0 3 4 6 0 0 0 PRI 230V~ 50 - 60Hz 260mA PRI 230V~ 50 - 60Hz 260mA 346830...
- Página 4 • Kabeln und Abstände (mm • Καλώδια και αποστάσεις (mm • 346000 CEBEC PRI 230 V~ 50 - 60 Hz 260 mA 1,2A IP30 2 - 1 BTicino BTicino BTicino One PTT OneSYT OneSYT GIGA TW One SYT Cable Cable...
- Página 5 • Esquema monofamiliar (366611) • One-family diagram (366611) • Σχέδιο μονοκατοικίας (366611) • Schéma mono-familial (366611) • Схема на одну семью (366611) • Schema Einfamilienhaus (366611) • Tek daire için şema (366611) • Esquema monofamiliar (366611) • Schemat dla 1 użytkownika (366611) (366611) •...
- Página 6 All manuals and user guides at all-guides.com • Schema bifamigliare 1 (366621) • Esquema bifamiliar 1 (366621) • Two-family diagram 1 (366621) • Σχέδιο διπλοκατοικίας 1 (366621) • Schéma bi-familiale 1 (366621) • Схема на две семьи 1 (366621) • Schema Zweifamilienhaus 1 (366621) •...
- Página 7 All manuals and user guides at all-guides.com Video Kit • Schema bifamigliare 2 (366621) • Esquema bifamiliar 2 (366621) • Two-family diagram 2 (366621) • Σχέδιο διπλοκατοικίας 2 (366621) • Schéma bi-familiale 2 (366621) • Схема на две семьи 2 (366621) •...
- Página 8 All manuals and user guides at all-guides.com • Opzione serratura a relè • Opción cerradura de relé • Опция - релейный замок • Relay door lock option • Optie relaisslot • Röleli kilit opsiyonu • Option serrure à relais • Opção trinco de relê •...
- Página 9 All manuals and user guides at all-guides.com Video Kit • Dati dimensionali • Datos dimensionales • Размеры • Dimensional data • Formaatgegevens • Boyutsal veriler • Données dimensionnelles • Dados dimensionais • Dane wymiarowe • Maße • Δεδομένα διαστάσεων • بيانات األبعاد 140 mm 27 mm 35 mm...
-
Página 10: Unidade Externa
All manuals and user guides at all-guides.com • Posto esterno • Placa exterior • Внешний блок • Entrance panel • Externe plaats • Dış ünite • Poste extérieur • Unidade externa • Panelu zewnętrznego • Türstation • Εσωτερικού σημείου • الوحدة اخلارجية Abilitazione/disabilitazione tono conferma Aktivierung/Deaktivierung des Bestätigungs- apertura serratura. - Página 11 All manuals and user guides at all-guides.com Video Kit Activação/desactivação do sinal de confirmação Kilit açma onay tonu etkin/etkisiz kılma. da abertura da fechadura. Ses ayarı (*belirtilen sayfalara bakın). Regulação do volume (*veja as próximas pági- Yeşil led: Açık kapı sinyali. nas).
- Página 12 All manuals and user guides at all-guides.com • Se si manifestasse il disturbo del fischio, (effetto Larsen), ridurre prima la potenza del microfono , agendo con un cacciavite sul potenziometro corrispondente, fino ad un livello accettabile. Qualora il fenomeno persista, agire sul potenziometro dell’altoparlante in modo da eliminare l’inconveniente.
- Página 13 All manuals and user guides at all-guides.com Video Kit • Αν εκδηλωθεί η παρενόχληση του σφυρίγματος, (φαινόμενο Larsen), μειώστε πρώτα την ισχύ του μικρόφωνου ενεργώντας με ένα κατσαβίδι στο αντίστοιχο ποτενσιόμετρο, μέχρι ένα αποδεκτό επίπεδο. Αν τυχόν το φαινόμενο εμμένει, ενεργείτε στο ποτενσιόμετρο του ηχείου έτσι...
-
Página 14: Unidad Interior
All manuals and user guides at all-guides.com • Posto interno • Unidad interior • Внутренний блок • Handset • Intern punt • Dahili ünite • Poste interne • Unidade interna • Aparat wewnętrzny • Hausstation • Εσωτερική θέση • الوحدة الداخلية 14 15 16 18 17 Display. - Página 15 All manuals and user guides at all-guides.com Video Kit Display. Microphone. Bell adjustment and exclusion (Led). Volume (Loudspeaker). Brightness control. Colour setting and signalling LED. Door lock activation and/or door status red LED. Direct EP (configured with P) door lock release without call, or EP door lock release during connection. Operating status two-colour red/green LED.
- Página 16 All manuals and user guides at all-guides.com 14 15 16 18 17 Display. Mikrofon. Ruflautstärkeregrlung und Rufabschaltung (Led). Lautstärke (Lautsprecher). Helligkeitseinstellung. Farbeneinstellung und Meldeleuchte. Rote Meldeleuchte zur Aktivierung des Schlosses und/oder des Türzustands. Schloss der Türstation (konfiguriert mit P) direkt öffnen ohne dass ein Ruf eingetroffen ist oder ohne Verbindung mit der Türstation.
- Página 17 All manuals and user guides at all-guides.com Video Kit Pantalla. Micrófono. Ajuste timbre y deshabilitación (Led). Volumen (Altavoz). Ajuste de la luminosidad. Ajuste del color y led de señalización. LED rojo de señalización para activar la cerradura y/o el estado de la puerta. Apertura de la cerradura de la placa exterior (configurada con P) de manera directa sin la llamada o de la placa exterior en conexión.
- Página 18 All manuals and user guides at all-guides.com 14 15 16 18 17 Ecrã. Microfone. Regulação campainha e exclusão (Led). Volume (Altifalante). Regulação da luminosidade. Regulação da cor e led de sinalização. LED vermelho de sinalização para a activação da fechadura e/ou do estado da porta. Abertura da fechadura da UE (configurada com U) em modo directo sem a chamada ou então de UE em conexão.
- Página 19 All manuals and user guides at all-guides.com Video Kit Οθόνη. Μικρόφωνο. Ρύθμιση κουδουνιού και εξαίρεσης (Led). Ένταση (ηχείου). Ρύθμιση φωτεινότητας. Ρύθμιση χρώματος και led σηματοδότησης . Κόκκινο LED σηματοδότησης για ενεργοποίηση κλειδαριάς και/ή κατάστασης θύρας. Άνοιγμα κλειδαριάς του PE (διαμορφωμένο με P) με άμεσο τρόπο χωρίς την κλήση ή του ΡΕ σε σύνδεση. LED διχρωμίας...
- Página 20 All manuals and user guides at all-guides.com 14 15 16 18 17 Ekran. Mikrofon. Zil sesi ayarı ve devreden çıkarma (Led). Ses yüksekliği(hoparlör). Işıklılık ayarı. Renk ayarı ve sinyal ledi. Kilit etkin kılma için kırmızı sinyal LEDİ ve/veya kapı durumu. Arama yapılmadan, direkt şekilde Giriş...
- Página 21 All manuals and user guides at all-guides.com Video Kit Wyświetlacz. Mikrofon. Regulacja dźwięku i wyłączenie (Led). Głośność (głośnik). Regulacja jasności. Regulacja kolorów i diody LED. Czerwona dioda LED aktywacji zamka i/lub stanu drzwi. Otwarcie zamka PZ (skonfigurowanego z P) bezpośrednio bez wywołania lub połączonego PZ. Czerwono-zielona dioda LED wskazująca stan pracy.
-
Página 22: Installazione Posto Esterno
All manuals and user guides at all-guides.com • Installazione posto esterno • Instalación de la placa exterior • Монтаж внешнего блока • Entrance panel installation • Installatie externe plaats • Dış ünite kurma • Installation du poste extérieur • Instalação da unidade externa •... - Página 23 All manuals and user guides at all-guides.com Video Kit CLAC * • Premere con forza. • Press hard. • Appuyer avec force. • Fest drücken. • Presione con fuerza. 5 – 10 mm • Met kracht duwen. • Carregar com força. •...
- Página 24 All manuals and user guides at all-guides.com • La telecamera non deve essere installata di fronte a grandi sorgenti luminose, oppure in luoghi dove il soggetto ripreso rimanga molto in controluce. Per risolvere i problemi precedentemente descritti si consiglia di variare l’altezza di installazione della telecamera, solitamente 160 – 165 cm, ad un’altezza di 180 cm e di orientare l’obiettivo verso il basso in modo da migliorare la qualità...
- Página 25 All manuals and user guides at all-guides.com Video Kit • A câmara não deve ser montada diante de fortes fontes de luz, ou então em lugares onde o elemento que deve ser filmado fique muito em contraluz. Para resolver os problemas supramencionados recomenda-se variar a altura da instalação da câmara, que habitualmente é...
- Página 26 All manuals and user guides at all-guides.com • Configurazione posto esterno • Configuración placa exterior • Конфигурация внешнего блока • Entrance panel configuration • Configuratie externe plaats • Dış ünite konfigürasyonu • Configuration poste extérieur • Configuração unidade externa • Konfiguracja panelu zewnętrznego •...
- Página 27 All manuals and user guides at all-guides.com Video Kit - Tutte le volte che si modifica la configurazione è necessario togliere e ridare l’alimentazione all’impianto, attendendo circa 1 minuto. - Every time the configuration is altered the system must be switched off and back on again, waiting for about 1 minute.
-
Página 28: Instalação Da Unidade Interna
All manuals and user guides at all-guides.com • Installazione del posto interno • Instalação da unidade interna • Handset installation • Εγκατάσταση της εσωτερικής θέσης • Installation du poste interne • Монтаж внутреннего блока • Installation der Hausstation • Dahili ünite kurma •... - Página 29 All manuals and user guides at all-guides.com Video Kit • Caution: the internal unit must respect the following installation rules: - it must only be installed indoors - it must not be exposed to water drops or splashes - do not block the ventilation openings - only to be used as part of the kit it is sold with.
- Página 30 All manuals and user guides at all-guides.com • Προσοχή: το σύστημα ενδοεπικοινωνίας θα πρέπει να συμμορφώνεται με τους ακόλουθους κανόνες εγκατάστασης: - πρέπει να εγκαθίσταται μόνο σε εσωτερικούς χώρους - δεν πρέπει να εκτίθεται σε κατακόρυφη ή υπό γωνία πρόσπτωση νερού - μην...
- Página 31 All manuals and user guides at all-guides.com Video Kit • Selezione suoneria • Selección del timbre • Выбор мелодии • Bell selection • Beltoon kiezen • Zil sesi seçimi • Sélection sonnerie • Selecção toques • Wybór dźwięku sygnału wywołania •...
- Página 32 All manuals and user guides at all-guides.com • Selezione suoneria chiamata al piano. • Selecção do toque para chamada ao andar. • Selection call to the floor bell. • Επιλογή κουδουνιού κλήσης στον όροφο. • Sélection sonnerie appel à l’étage. •...
- Página 33 All manuals and user guides at all-guides.com Video Kit • Selezione suoneria chiamata intercom. • Selecção do toque para chamada intercomomunicador. • Selection call intercom bell. • Επιλογή κουδουνιού κλήσης intercom. • Sélection sonnerie appel intercom. • Выбор мелодии звонка интеркомм. •...
-
Página 34: Modalità Push To Talk
All manuals and user guides at all-guides.com • Modalità Push to Talk • Función Push to Talk • Режим Push to Talk • Push to Talk mode • Push to Talk functie • Push to Talk (Bas Konuş) Yöntemi • Modalité Push to Talk •... - Página 35 All manuals and user guides at all-guides.com Video Kit • Esta função permite difundir uma mensagem vocal, ditada ao microfone do dispositivo, por meio de alti- falantes do sistema de Difusão sonora. A activação realiza-se premindo brevemente a tecla “Conexão” com o dispositivo em espera, o indicador luminoso verde aceso indica que a função está...
- Página 36 All manuals and user guides at all-guides.com • Comando luci scale • Εντολή φώτων σκαλών • Staircase light control • Устройство управления освещением • Commande lumières escaliers лестницы • Treppenlichtsteuerung • Merdiven ışıkları kumandası • Mando luces escaleras • Sterowanie oświetleniem na klatce •...
- Página 37 All manuals and user guides at all-guides.com Video Kit Note...
- Página 38 All manuals and user guides at all-guides.com Note...
- Página 39 All manuals and user guides at all-guides.com...
-
Página 40: Servizio Clienti
Timbro installatore Installer stamp BTicino SpA si riserva il diritto di variare in qualsiasi momento i contenuti illustrati nel presente stampato e di comunicare, in qualsiasi forma e modalità, i cambiamenti apportati. BTicino SpA reserves at any time the right to modify the contents of this booklet and...
