- Página 1 Transmisores Ultras nicos ó SITRANS LU150 Instrucciones de servicio 03/2015 SITRANS...
- Página 2 Industry Sector 76181 Karlsruhe Alemania • Los manuales para los instrumentos de medida de nivel Siemens están disponibles en: Level Measurement (Medida de Nivel www. siemens.com/processautomation. En la sección Products & Systems, seleccione ) bajo Process Instrumentation. Los archivos de manuales divididos por familia de producto se pueden encontrar en Support.
-
Página 3: Transmisores Ultrasónicos
___________________ SITRANS LU150 Introducción ___________________ Instalación ___________________ SITRANS Montaje Interconexión Transmisores ultrasónicos SITRANS LU150 ___________________ Funcionamiento ___________________ Ajustes Instrucciones de servicio Suplemento ___________________ Datos técnicos 03/2015 A5E36369879-AA... -
Página 4: Personal Cualificado
Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma... -
Página 5: Tabla De Contenido
6.4.1 Ajuste de la autoprotección ....................28 Temporizador de autoprotección .................... 29 6.5.1 Ajuste del temporizador de autoprotección ................29 Unidades ..........................29 6.6.1 Ajuste de las unidades ......................30 Suplemento ............................. 31 SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA... - Página 6 Índice Intervalo de medida ....................... 31 Solución de problemas ......................31 Datos técnicos ............................33 Especificaciones ........................33 SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA...
-
Página 7: Introducción

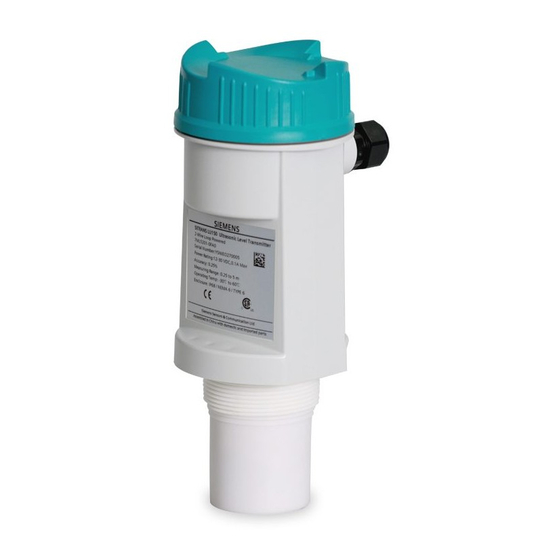

ADVERTENCIA El SITRANS LU150 debe usarse tal y como se describe en estas instrucciones de servicio. El SITRANS LU150 es un transmisor ultrasónico de nivel compacto (sensor y electrónica en un único conjunto). Está diseñado para medir el nivel de líquidos en depósitos abiertos o cerrados. - Página 8 Introducción SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA...
-
Página 9: Instalación
Instalación Condiciones ambientales El SITRANS LU150 debe montarse en un área que no sobrepase los límites de temperatura especificados y que sea adecuada a las especificaciones de la carcasa y de los materiales de construcción. Se recomienda mantener el SITRANS LU150 lejos de circuítos de alta tensión o corriente, contactores y dispositivos de control SCR. - Página 10 Instalación 2.2 Ubicación SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA...
-
Página 11: Montaje
Montaje Versión roscada ① Electrónica ② Rosca de montaje ③ Sensor SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA... - Página 12 2. R 2" ((BSPT), EN 10226) 3. G 2" ((BSPP), EN ISO 228-1 Nota Antes de instalar el SITRANS LU150 en el taladro de montaje asegúrese de utilizar roscas del mismo tipo para evitar dañar el dispositivo. Nota Se recomienda instalar el SITRANS LU150 respetando una distancia mínima de 25 cm por encima del máximo nivel esperado.
-
Página 13: Adaptador Para Brida (Opcional)
Montaje 3.1 Versión roscada 3.1.1 Adaptador para brida (opcional) Es posible dotar el SITRANS LU150 con el adaptador de brida opcional 75 mm (3") para el acoplamiento con bridas 3" ANSI, DIN 65PN10 y JIS 10K3B. ① SITRANS LU150 ②... -
Página 14: 4" Sanitario
③ Sensor Montaje de la versión sanitaria 1. Montar el SITRANS LU150 en la parte superior de la férula sanitaria del depósito. 2. Sujetar el acomplamiento colocando la abrazadera en la junta. 3. Apretar la tuerca mariposa de ajuste. SITRANS LU150... - Página 15 Montaje 3.2 4" sanitario ① ④ SITRANS LU150 Férula ② ⑤ Abrazadera Depósito ③ Tuerca mariposa de ajuste SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA...
- Página 16 Montaje 3.2 4" sanitario Férula sanitaria 4" Nota La parte interior de la férula sanitaria debe ser lisa y sin rebabas, soldaduras o rebordes. SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA...
-
Página 17: Interconexión
3. Insertar los conductores en el prensaestopas o tubo de protección y pasarlos a través de la guía de cable. 4. Realizar el conexionado eléctrico. 5. Volver a colocar la tapa y apretar. * Para mayor claridad, se ilustra sin tapa SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA... -
Página 18: Diagrama Del Sistema
(6,5 mm ... 12 mm). • Los prensaestopas suministrados por el usuario deben cumplir con las especificaciones IP68/NEMA 6 y deben instalarse según las instrucciones del fabricante. Diagrama del sistema ① SITRANS LU150 ② Instrumento en lazo SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA... -
Página 19: Conexiones Del Cableado
Interconexión 4.3 Conexiones del cableado Conexiones del cableado ① ④ SITRANS LU150 V alim ② Instrumento en lazo ③ R max Nota La fuente de alimentación cuenta con protección contra la inversión de polaridad. SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA... - Página 20 Interconexión 4.3 Conexiones del cableado SITRANS LU150 Instrucciones de servicio, 03/2015, A5E36369879-AA...
