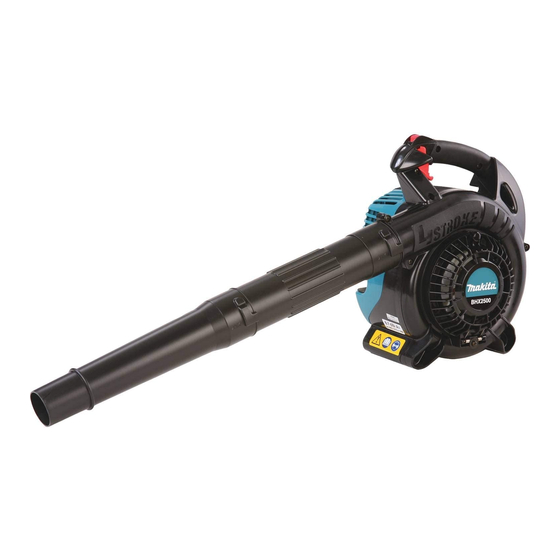

PETROL BLOWER
SOUFFLEUR À ESSENCE
SOPLADOR DE GASOLINA
Makita CA Statement
BHX2500CA
BHX2500CA
Makita non CA Statement
BHX2500
INSTRUCTION MANUAL
(P2~P19)
MANUEL UTILISATEUR
(P20~P37)
MANUAL DE INSTRUCCIONES
(P38~P55)
Important:
Read this instruction manual carefully before putting the Blower into operation and
strictly observe the safety regulations! Preserve instruction manual carefully!
Importante:
Lisez attentivement ce manuel utilisateur avant de mettre en route le souffleur et
respectez scrupuleusement les consignes de sécurité.
Conservez soigneusement ce manuel.
Importante:
Lea bien este manual antes de poner el soplador en funcionamiento, y observe
estrictamente las medidas de seguridad. Conserve este manual de instrucciones.
English / French / Spanish
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Makita BHX2500CA
Resumen de contenidos para Makita BHX2500CA
- Página 1 PETROL BLOWER SOUFFLEUR À ESSENCE SOPLADOR DE GASOLINA Makita CA Statement BHX2500CA BHX2500CA Makita non CA Statement BHX2500 INSTRUCTION MANUAL Important: Read this instruction manual carefully before putting the Blower into operation and (P2~P19) strictly observe the safety regulations! Preserve instruction manual carefully!
-
Página 2: Tabla De Contenido
Table of Contents Thank you very much for selecting the MAKITA blower. We are pleased to be able to offer you the MAKITA blower which is the result of a long Page development programme and many years of knowledge and Symbols .................. -
Página 3: Safety Instructions
SAFETY INSTRUCTIONS General Instructions • To ensure correct and safe operation, the user must read, understand and follow this instruction manual to assure familiarity with the handling of the blower (1). Users insufficiently informed will risk danger to themselves as well as others due to improper handling. - Página 4 Start the Blower only in accordance with the instructions. Do not use any other methods for starting the engine (6) ! • Use the blower and the tools supplied only for applications specified. • Start the blower engine only after the entire tool has been assembled.
- Página 5 Use only genuine spare parts and accessories supplied by MAKITA. Use of non-approved accessories and tools means increased risk of accidents and injuries. MAKITA will not accept any liability for accidents or damage caused by the use of any non-approved attachment or accessories.
-
Página 6: Specification
Spark plug NGK CMR6A Electrode gap (mm) 0.7 - 0.8 (0.028-0.031 in) Bystander noise per ANSI B 175.2-2000 dB(A) Notes: 1. Use the oil and spark plug specified by MAKITA. 2. This specification is subject to change without prior notice. -
Página 7: Designation Of Parts
DESIGNATION OF PARTS Vacuum set (Optional) Optional DESIGNATION OF PARTS DESIGNATION OF PARTS DESIGNATION OF PARTS DESIGNATION OF PARTS 1. Stop switch 8. Fuel Tank 15. Plug Cover 22. Vacuum Pipe A 2. Main Handle 9. Fuel Tank Cap 16. Spark Plug 23. -
Página 8: Assembly Instructions
ASSEMBLY INSTRUCTIONS CAUTION : Before performing any work on the blower, always switch off the motor and pull the spark plug connectors off the spark plug. Always wear protective gloves! CAUTION : Start the blower only after having assembled it completely. -
Página 9: Before Start Of Operation
BEFORE START OF OPERATION 1. Inspection and Refill of Engine Oil (1) Perform the following procedure, with the engine cooled down. • Inspection： Please inspect whether it makes the machine horizontal, removes the oil cap, there is a oil to inside the range of the upper limit lower limit mark of gauge. - Página 10 2. Fuel supply WARNING • When supplying the fuel, be sure to observe the following instructions to prevent ignition or fire: - Fuel supply must be made in a place free of fire. Never bring the fire (smoking, etc.) near to the place of fuel supply. - Stop the engine and allow the engine to cool down before fuel supply.
-
Página 11: Operation
OPERATION 1. Starting WARNING • Never attempt engine start in a place where the fuel has been supplied. When starting the engine, keep a distance of at least 3 m. - Otherwise, it will may cause ignition or fire. • Exhaust gas from the engine has toxic consequences. Do not operate the engine in a poorly-ventilated place, such as in a tunnel, building, etc. -
Página 12: Adjustment Of Idling
NOTE • The engine may be damaged if the choke lever is moved further beyond the “CLOSE” position. • If the engine stops with an explosion sound or if the engine started, but stopped before operation of the choke lever, return this lever to the “OPEN”... -
Página 13: Operation Method
OPERATION METHOD 1. Blower operation • Hold the machine firmly during operation. • Direct the nozzle end toward the object to be dusted and pull the trigger lever. • The trigger lever can be fixed in an arbitrary position with the cruise control lever. -
Página 14: Inspection And Maintenance
INSPECTION AND MAINTENANCE DANGER • Before inspection and maintenance, stop the engine and allow it to cool. Remove also the spark plug and plug cap. - If inspection or maintenance is attempted immediately after engine stop or with the plug cap left attached, the operator may suffer burn or an accident due to careless startup. - Página 15 2. Cleaning of air cleaner Plate Element WARNING ： INFLAMMABLES STRICTLY PROHIBITED (sponge) Air cleaner Interval of Cleaning and Inspection: Daily (every 10 operating hours) cover (1) Remove the air cleaner cover-fixing bolts. (2) Pull the cover lower side and detach the air cleaner cover. Breather Part (3) Turn the choke lever to the full close side, and keep the carburetor off from dust or dirt.
-
Página 16: Storage
4. Cleaning the fuel filter • Clogged fuel filter may cause difficulty of startup or failure of engine speed increase. • Check the fuel filter regularly as follows: (1) Remove the fuel tank cap, drain the fuel to empty the tank. Check the tank inside for any foreign materials. - Página 17 Fault location Fault System Observation Cause Engine not starting or with Ignition system Ignition spark O.K. Fault in fuel supply or compression system, mechanical difficulty defect No ignition spark STOP-switch operated, wiring fault or short circuit, spark plug or connector defective, ignition module faulty Fuel supply Fuel tank filled Incorrect choke position, carburetor defective, fuel supply...
-
Página 18: Troubleshooting
TROUBLESHOOTING Before making a request for repairs, check a trouble for yourself. If any abnormality is found, control your machine according to the description of this manual. Never tamper or dismount any part contrary to the description. For repairs, contact Authorized Service Agent or local dealership. State of abnormality Probable cause (malfunction) Remedy... - Página 19 MAKITA LIMITED ONE YEAR WARRANTY Warranty Policy Every Makita tool is thoroughly inspected and tested before leaving the factory. It is warranted to be free of defects from workmanship and materials for the period of ONE YEAR from the date of original purchase. Should any trouble develop during this one year period, return the COMPLETE tool, freight prepaid, to one of Makita’s...
-
Página 20: Symboles
Fren çais Table des Matières Vous venez d’acheter un souffleur MAKITA, fruit d’importants programmes de développement et de nombreuses années d'études Page et d’expérience-et nous vous en remercions. Symboles ..................20 Les modèles BHX2500/BHX2500CA légers, pratiques et compacts, Consignes de sécurité ............. 21-23 allient les avantages d’une technologie de pointe à... -
Página 21: Consignes De Sécurité
CONSIGNES DE SECURITE Généralités • Pour tirer le meilleur parti de votre machine, vous devez lire, assimiler et respecter les instructions figurant dans ce manuel (1). Les utilisateurs mal informés risquent, par des manipulations inappropriées, de se blesser ou de blesser leur entourage. •... - Página 22 • Avant de mettre la machine en marche, assurez-vous que toutes les instructions sont bien respectées. • N’utilisez pas d’autres méthodes de mise en marche de l'appareil (6). • N’utilisez la machine et les outils fournis que pour les applications spécifiés.
- Página 23 être effectuées par des représentants autorisés. N’utilisez-que des pièces et des accessoires d’origine, fournis par MAKITA. L'utilisation d’outils et d’accessoires non agréés augmente les risques d’accident. MAKITA décline toute responsabilité en cas d’accident ou de dommage provoqué par l’utilisation d’accessoires ou d’outils non agréés.
-
Página 24: Caractéristiques
Bougie NGK CMR6A Distance entre électrodes (mm) 0,7 - 0,8 (0,028-0,031 in) Bruit passant par ANSI B 175.2-2000 dB(A) Notes: 1. Utiliser l’huile et la bougie désignés par MAKITA. 2. La spécification peut être soumise à changement sans avis préalable. -
Página 25: Liste Des Pièces
LISTE DE PIÈCES Kit d’aspiration(Optionnel) Optionnel Désignation des pièces Désignation des pièces Désignation des pièces Désignation des pièces 1. Interrupteur d’arrêt 8. Réservoir à carburant 15. Capot de bougie 22. Gicleur d’aspiration A 9. Bouchon du réservoir à 2. Poignée principale 16. -
Página 26: Instructions De Montage
INSTRUCTIONS DE MONTAGE ATTENTION: Avant toute opération sur le souffleur, coupez toujours le moteur et débrancher les connecteurs de bougie. Portez toujours des gants de protection! ATTENTION: Ne mettre le souffleur en marche que lorsqu’il est complètement monté. 1. Montage du tube de soufflante 1) Faites coïncider les rainures du tube de soufflante avec les nervures du carter de l’appareil et faites glisser le tube sur le carter. -
Página 27: Avant Mise En Marche
AVANT MISE EN MARCHE 1. Contrôle et ravitaillement de l’huile moteur (1) Faire la méthode suivante après avoir vérifié que le moteur se soit refroidi. • Révision： Mettre la machine à niveau, déposer le capuchon à huile, et s’assurer que le niveau de l'huile est dans l’étendue des repères supérieur et inférieur. - Página 28 2. Alimentation en carburant AVERTISSEMENT • Lors de l’alimentation en carburant, s’assurer que les instructions suivantes sont respectées pour éviter l’inflammation ou l’incendie: - L’alimentaion en carburant doit être effectuée à l’endroit où il n’y a pas de feu. Ne jamais apporter du feu (tabac, etc.) près de l’endroit de l’alimentaion en carburant.
-
Página 29: Fonctionnement
FONCTIONNEMENT 1. Mise en marche AVERTISSEMENT • Ne jamais tenter de démarrer le moteur dans l’endroit où le carburant a été alimenté. Le démarrage du moteur doit s’effectuer en maintenant une distance de 3 m au moins. - Sinon, l’inflammation ou l’incendie peut se provoquer. •... -
Página 30: Réglage Du Ralenti
NOTE • Le moteur pourra être endommagé si le levier d’étrangleur est déplacé au-delà de la position “CLOSE”. • Si le moteur s’arrête avec un bruit d’explosion ou si le moteur a démarré, mais s’est arrêté avant la manoeuvre de le levier d’étrangleur, remettre ce levier à... -
Página 31: Mode Opératoire
MODE OPERATOIRE 1. Manoeuvre du souffleur • Retenir fermement la machine pendant la manoeuvre. • Orienter le bout de l’embout vers les objets à épousseter et tirer le déclencheur. • Le déclencheur peut être fixé à une position arbitraire avec le régulateur de vitesse. -
Página 32: Inspection Et Maintenance
INSPECTION ET MAINTENANCE DANGER • Avant l’inspection et la maintenance, arrêter le moteur et le laisser refroidir. Enlever également la bougie d’allumage et le capot de bougie. - Si l’inspection ou la maintenance est effectuée immédiatement après l’arrêt du moteur ou avec le capot en place, l’opérateur a un risque d’être brûlé... - Página 33 2. Nettoyage du filtre à air Plaque DANGER : DEFENSE DE FAIRE DU FEU Elément (éponge) Couvercle du filtre à air Intervalle de nettoyage et de contrôle : Quotidien (toutes les 10 heures de marche) (1) Déposer les boulons de fixation du couvercle de filtre à air. Partie reniflard (2) Tirer le côté...
-
Página 34: Remisage
4. Nettoyage du filtre à carburant • Le filtre à carburant colmaté peut causer un démarrage difficile ou une défaillance de la montée de vitesse du moteur. • Vérifier régulièrement le filtre à carburant comme ce qui suit: (1) Démonter le bouchon de vidange du réservoir de carburant, évacuer le carburant pour vider le réservoir. - Página 35 Localisation des défauts Défaut système Observation Cause Pas de démarrage du Système d'allumage Étincelle d'allumage Défaut dans l'alimentation en carburant ou dans le moteur ou démarrage difficile présente systèm de compression. Défaut mécanique Pas d'étincelle Interrupteur d'arrêt actionné, défaut du fil ou court-circuit, d'allumage bougie d'allumage ou connecteur défectueux, module d'allumage défectueux...
-
Página 36: Dépannage
DEPANNAGE Avant de faire une demande de réparations, vérifier un inconvénient par soi-même. S’il y a aucune anomalie, régler votre machine suivant la description de ce manuel. Ne jamais manipuler ou déposer aucune partie contrairement à la description. Pour les réparations, s’adresser à l’agent du service après-vente habilité. - Página 37 Si un problème quelconque devait survenir au cours de cette période d’un an, veuillez retourner l’outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l’outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériau est décou- vert lors de l’inspection.
-
Página 38: Símbolos
Spanish Muchas gracias por comprar el soplador MAKITA. Nos complace Contenidos recomendarle el uso del soplador MAKITA que es el resultado de un Página extenso programa de investigación desarrollado tras años de estudio Símbolos ..................38 y experiencia. Instrucciones de Seguridad ............ 39-41 Los sopladores BHX2500/BHX2500CA combinan las ventajas del Especificaciones ................ -
Página 39: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURIDAD Instrucciones Generales • Para asegurar un funcionamiento correcto y seguro, el usuario debe leer, comprender y seguir este manual de instrucciones para familiarizarse con el soplador (1). Los usuarios que no se informen suficientemente, ocasionarán un peligro a s’í mismos y a otros. •... - Página 40 Arrancar el soplador sólo de acuerdo con las instrucciones. ¡ No utilizar cualquier otro método para arrancar el motor (6) ! • Utilizar el soplador y las herramientas suministradas sólo para las aplicaciones establecidas. • Arrancar el soplador sólo despues de completar el montaje de la máquina.
- Página 41 • Clase de heridas. • Su nombre. (12) EMBALAJE El soplador MAKITA se suministra en una caja protectora de cartón para impedir daños durante el transporte. El cartón es una materia primaria básica y puede ser reutilizado consecuentemente o reciclado.
-
Página 42: Especificaciones
Distancia entre electrodos (mm) 0.7 - 0.8 (0.028-0.031 in) Ruido percibido por terceros segun ANSI B 175.2-2000 dB(A) NOTA: 1. Utilice el aceite y la bujía de alta tensión designados por MAKITA. 2. Las especificaciones se podrán modificar sin previo aviso. -
Página 43: Denominación De Partes
DENOMINACIÓN DE PARTES Conjunto de colección de polvo (Vendido por separado) Vendido por separado DENOMINACIÓN DE PARTES DENOMINACIÓN DE PARTES DENOMINACIÓN DE PARTES DENOMINACIÓN DE PARTES 1. Interruptor de paro 8. Tanque de combustible 15. Tapa de la bujía 22. Tubo A de Aspirador 9. -
Página 44: Instrucciones De Montaje
INSTRUCCIONES DE MONTAJE PRECAUCION : Antes de efectuar cualquier trabajo en el soplador, siempre detener el motor y separar los conectores de la bujía. Siempre llevar guantes protectores. PRECAUCION : Arrancar el soplador sólo después de ensamblarlo completamente. 1. Ensamblaje de los tubos del soplador. 1) Alinear las ranuras del tubo del soplador con las tetillas de la carcasa del motor e introducir el tubo. -
Página 45: Antes De Empezar El Trabajo
ANTES DE EMPEZAR EL TRABAJO 1. Inspección y reabastecimiento de aceite de motor (1) Haga lo siguiente con el motor frío. • Inspección： Manatenga la máquina horizontalmente, quite el tapón de aceite y compruebe que el nivel de aceite está entre las marcas superior e inferior del calibrador. - Página 46 2. Abastecimiento de combustible ALARMA • Observe bien los siguientes puntos cuando se abastece el combustible. Podrá causar ignición o incendio. - Pare el motor y efectué el abastecimiento cuando el motor queda enfriado. - El tapón del tanque de combustible lleno debe abrirse lentamente. Podrá saltar el combustible por la presión interior. - Tenga cuidado para no derramar el combustible.
-
Página 47: Operación
OPERACIÓN 1. Modo de arranque ALARMA • No deje arrancar el motor en el lugar donde se ha abastecido el combustible.Debe arrancarse en un lugar donde queda más de tres metros de distancia. - Podrá causar ignición o incendio. • Gas de escape del motor es venenoso. No lo utilice en un lugar sin ventilación adecuada tales como en el interior, túnel, etc. - Utilizar en un lugar sin ventilación adecuada podrá... -
Página 48: Ajuste Del Ralentí
NOTA • La palanca de choque, si se levanta de la posición “cerrada” hacá arriba, podrá dañarse. • Cuando para el motor con explosión o para el motor arrancado antes de que se haga funcionar la palanca de choque, vuelva la palanca de choque a la posición “abierta”... -
Página 49: Procedimiento De Operación
PROCEDIMIENTO DE OPERACIÓN 1. Operación del Soplador • Sujete bien el soplador durante la operación. • Dirija la punta de la boquilla hacia un objeto a soplar y tire la planca de disparo. • La palanca de disparo puede fijarse en cualquiera posición por medio de la palanca de control de crucero. -
Página 50: Inspección Y Mantenimiento
INSPECCIÓN Y MANTENIMIENTO PRECAUCIÓN • Antes de efectuar la inspcción y mantenimiento, detenga el motor y efectúe la operación después de que se haya enfriado el motor. Asimismo, quite la bujía de alta tensión y el tapón de lal bujía. - La operación que se efectúa inmediatamente después de que pare el motor o la operación con el tapón de la bujía puesto podrá... - Página 51 2. Limpieza del depurador de aire Placa Elemento (esponja) PELIGRO: Los materiales inflamables están Cubierta del estrictamente prohibidos depurador de aire Intervalo de limpieza e inspección: diariamente (cada 10 horas de funcionamiento) (1) Quite los pernos de fijación de la cubierta del depurador de aire. Respiradero (2) Tire del lado inferior de la cubierta y suéltela.
-
Página 52: Almacenamiento
4. Limpieza del filtro de combustible • Cuando el filtro de combustible está atascado, el arranque podrá ser difícil o la volocidad del motor no podrá aumentarse. • Compruebe el filtor de combustible según las siguientes instrucciones periódicamente. (1) Quite el tapón del tanque de combustible y saque el combustible para que quede sin combustibe. - Página 53 Localización de averías Avería Sistema Observaciones Causas El motor no arranca o lo Encendido Hay chispa de Fallo en suministro de combustible o sistema de hace con dificultades encendido compresión Defecto mecánico No hay chispa Interruptor STOP conectado, fallo del cableado o cortocircuito, bujia o conector defectuosos, fallo en el módulo de encenidido Suministro de...
-
Página 54: Investigación De Averías
INVESTIGACIÓN DE AVERÍAS Antes de solicitar reparaciones; compruebe el problema usted mismo. Si se encuentra una anormalidad, controle la máquina de acuerdo con la descripción de este manual. Nunca manipule ni desmonte piezas no relacionadas con la descripción. Para reparaciones, póngase en contacto con el Agente de Servicio Autorizado o concesionario local. - Página 55 Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará...
- Página 56 EMISSION COMPLIANCE PERIOD For handheld engine : The Emissions Compliance Period referred to on the Emissions Compliance label indicates the number of operating hours for which the engine has been shown to meet Federal emission requirements. Category C=50 hours, B=125 hours, and A=300 hours. AIR INDEX An Air Index Information hang tag was supplied to this engine in accordance with the emission regulations of the California Air Resources Board.
- Página 57 § As the small off-road engine owner, you should however be aware that Makita USA, Inc may deny you warranty coverage if your small off-road engine or a part has failed due to abuse, neglect, or improper maintenance or unapproved modifications.
- Página 58 (1) Any warranted part that is not scheduled for replacement as required maintenance in the written instructions required by subsection (d) must be warranted for the warranty period defined in Subsection (b)(2). If any such part fails during the period of warranty coverage, it must be repaired or replaced by the manufacturer according to Subsection (4) below.
- Página 59 (iii) Spark advance/retard system. Miscellaneous Items Used in Above Systems Hoses, Sealing gaskets, belts, connectors, and assemblies. Makita USA, Inc will furnish with each new engine written instructions for the maintenance and use of the engine by the owner. MAINTENANCE STATEMENTS...
- Página 60 EPA regulations during its warranty period. For the components listed under PARTS COVERED, the dealer or service center authorized by Makita will, at no cost to you, make the necessary diagnosis, repair, or replacement necessary to ensure that the engine complies with applicable U.S.
- Página 61 As the engine owner, you are responsible for the performance of the required maintenance listed in your owner's manual, Makita recommends that you retain all receipts covering maintenance on your engine, but Makita can not deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.
- Página 62 EFFECTIVENESS OF THE EMISSION CONTROL SYSTEM AND MAY HAVE A BEARING ON THE OUTCOME OF A WARRANTY CLAIM. If other than the parts authorized by Makita are used for maintenance replacements or for the repair of components affecting emission control, you should assure yourself that such parts are warranted by their manufacturer to be equivalent to the parts authorized by Makita in their performance and durability.
- Página 64 WARNING: The Engine Exhaust from this product contains chemicals known to the state of California to cause cancer, birth defects or other reproductive harm. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502, Japan 6659034000 07.03 884857-942...
