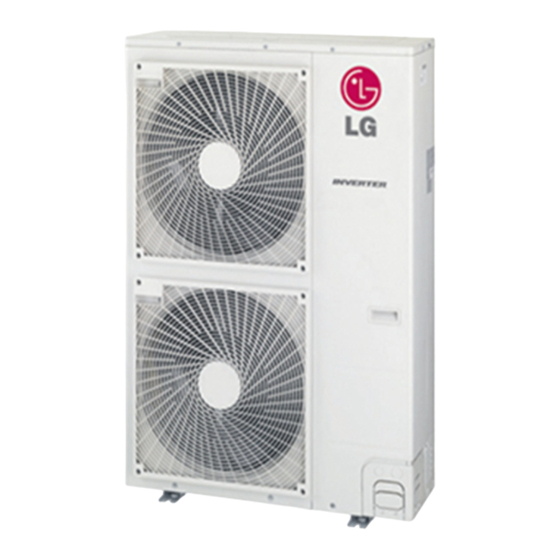

LG AUUW18GD2 Manual De Instalación
Ocultar thumbs
Ver también para AUUW18GD2:
- Manual de instalación (23 páginas) ,
- Manual de instalación (23 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
MANUAL DE INSTALACIÓN
AIRE ACONDICIONADO
• Lea este manual de instrucciones completamente antes de instalar el pro-
ducto.
• El trabajo de instalación debe realizarse de acuerdo con el Reglamento
Eléctrico nacional y únicamente por personal autorizado.
• Después de leer completamente este manual de instalación, guárdelo para
futuras consultas.
TIPO : Inversor estándar
www.lg.com
Publicidad
Tabla de contenido
Manuales relacionados para LG AUUW18GD2
Resumen de contenidos para LG AUUW18GD2
- Página 1 • Lea este manual de instrucciones completamente antes de instalar el pro- ducto. • El trabajo de instalación debe realizarse de acuerdo con el Reglamento Eléctrico nacional y únicamente por personal autorizado. • Después de leer completamente este manual de instalación, guárdelo para futuras consultas. TIPO : Inversor estándar www.lg.com...
-
Página 2: Tabla De Contenido
Single A Aire acondicionado de Tipo Cassete Manual de instalación ÍNDICE Precauciones de seguridad..................3 Instalación de la unidad de exterior...................6 Conexión de cableado........................8 Conexión de las tuberías ......................11 Prueba de fugas y evacuación....................15 Prueba de Funcionamiento .......................17 Función ............................19 Función de autodiagnóstico .....................20 Guía de instalación junto al mar....................21 2 Aire acondicionado de Tipo Cassete... -
Página 3: Precauciones De Seguridad
Precauciones de seguridad Precauciones de seguridad Para evitar lesiones al usuario o a otras personas y daños materiales, debe seguir las siguientes instrucciones. n Lea estas instrucciones antes de instalar el aire acondicionado. n Observe las precauciones especificadas en este manual, ya que incluyen indicaciones importantes relacio- nadas con la seguridad. - Página 4 Precauciones de seguridad Utilice una bomba al vacío o gas inerte (nitrógeno) cuando No instale el aparato en un lugar donde proceda a pruebas de escape o purga de aire. No comprima pueda caerse. ni el aire ni el oxígeno, ni utilice gases inflamables. En caso contrario, podría causar un incendio o una explosión.
- Página 5 Precauciones de seguridad No se suba sobre la unidad interior/exterior No coloque ningún objeto pesado sobre el ni coloque nada sobre ellas. cable de alimentación. • Podrían producirse daños debido al desplome • Si lo hace, podría producirse un incendio o una o caída de la unidad.
-
Página 6: Instalación De La Unidad De Exterior
Medidas Tubos Refrigerante Longitud A(m) Elevación B(m) mm. (pulg.) Modelo Capacidad adicional (g/m) Líquido Estándar Máxima Estándar Máxima AUUW18GD2 Ø12.7(1/2) Ø6.35(1/4) AUUW24GD2 Ø15.88(5/8) Ø9.52(3/8) AUUW36GD2 10kW Ø15.88(5/8) Ø9.52(3/8) AUUW48GD2 14kW Ø15.88(5/8) Ø9.52(3/8) AUUW60GD2 15kW Ø15.88(5/8) Ø9.52(3/8) Si el tubo instalado es más corto de 7,5 m, no es necesaria una carga adicional. - Página 7 Instalación de la unidad de exterior Configuración de funcionamiento silencioso nocturno 1. Abra el panel lateral o tapa superior de la unidad exterior. 2. Configure el SW01N. AUUW18GD2 AUUW36GD2 AUUW24GD2 AUUW48GD2 AUUW60GD2 3. Cierre el panel lateral o tapa superior.
-
Página 8: Conexión De Cableado
Exterior da todas las líneas de suministro. Unidad interior • Modelo de disyuntor recomendado sólo por personal autorizado. Modelo Phase(Ø) ELCB AUUW18GD2 AUUW24GD2 AUUW36GD2 AUUW48GD2 AUUW60GD2 Conexión de cables entre la unidad interior y la unidad exterior Outdoor Indoor unit unit PRECAUCIÓN... - Página 9 Conexión de cableado u Precauciones de colocación del cableado de corriente eléctrica Utilice terminales de presión redondos para las conexiones al bloque del terminal de corriente. Cable de corriente eléctrica Terminal de presión redondo Cuando no estén disponibles, sigua las instrucciones que se exponen a continuación. •...
- Página 10 Conexión de cableado Conexión del cable a la unidad exterior • Retire el panel lateral para la conexión del cableado. • Utilice la abrazadera para sujetar el cable. • Puesta a tierra. - Conecte el cable de mayor diámetro al terminal de tierra suministrado en la caja de control y póngalo a tierra.
-
Página 11: Conexión De Las Tuberías
Conexión de las tuberías Conexión de las tuberías Preparación de las tuberías La principal causa de las fugas de gas es un defecto en el proceso de conexión por abo- Tubo de cardado. Realice estas conexiones obser- Sesgado Desigual Áspero cobre vando el procedimiento siguiente. - Página 12 Conexión de las tuberías Conexión de la canalización - Exterior • Alinee el centro de la canalización y apriete suficientemente la tuerca cónica manualmen- Continuo • Finalmente, apriete la tuerca cónica con una llave inglesa torsiométrica hasta que la llave haga clic.
- Página 13 Conexión de las tuberías • Cuando la conexión se realice en sentido des- <Figura 2> cendente, rompa el hueco pre-perforado de la bandeja de la base. (Consulte la Figura 2) Bandeja de la base Romper Prevenir la entrada de objetos extraños <Figura 3>...
- Página 14 Conexión de las tuberías Monte las tuberías Cinta plástica Selle un pequeño orificio Monte las tuberías envolviendo la por- alrededor de las tuberías ción de conexión de la unidad interior con un sellante tipo goma. con material aislante y asegúrelo con Cinta dos tipos de cintas de vinilo.
-
Página 15: Prueba De Fugas Y Evacuación
Prueba de fugas y evacuación Prueba de fugas y evacuación El aire y la humedad que quedan en el sistema refrigerante provocan efectos no deseados como se indica a conti- nuación. 1. Incremento de la presión en el sistema. 2. Incremento de la corriente de operación. 3. - Página 16 Prueba de fugas y evacuación Evacuación 1. Conecte la manguera de carga descrita en pasos precedentes a la bomba de vacío para evacuar el tubo y la unidad interior. Unidad exterior Confirme que la llave de paso “Lo” de la válvula colectora está abierta.
-
Página 17: Prueba De Funcionamiento
Prueba de Funcionamiento Prueba de Funcionamiento 1. PRECAUCIONES DURANTE LA PRUEBA DE FUNCIONAMIENTO • La alimentación eléctrica inicial debe suministrar como mínimo el 90 % del voltaje nominal. En caso contrario, el acondicionador de aire no funcionará. PRECAUCIÓN: ① Para la prueba de funcionamiento, realice primero una operación de refrigeración, incluso durante una estación calurosa. - Página 18 Prueba de Funcionamiento PRECAUCIÓN: Después de confirmar las condiciones anteriores, prepare el cableado de la forma siguiente: 1) Se debe contar siempre con una alimentación eléctrico individual y específica para el acondicionador de aire. En cuanto al método de cable- ado, siga las orientaciones del diagrama del circuito que encontrará...
-
Página 19: Función
Función Función Funcionamiento en modo refrigeración forzada AUUW18GD2 AUUW36GD2 AUUW24GD2 AUUW48GD2 AUUW60GD2 ADVERTENCIA: • Si el LED verde del PCB está encendido, el compresor se apagará debido a la falta de presión. • Deberá hacer funcionar normalmente de nuevo el interruptor DIP tras finalizar la operación. -
Página 20: Función De Autodiagnóstico
(ROJO) 1 Seg. 1 Seg. 1 Seg. 1 veces 1 veces 1 veces LED02G (VERDE) 2 Seg. 2 Seg. AUUW18GD2/AUUW24GD2 AUUW36GD2/AUUW48GD2/AUUW60GD2 Código de Estado de inte- LED 1 (Rojo) LED 2 (Verde) Descripción error rior 2veces ◑ 1 vez ◑... -
Página 21: Guía De Instalación Junto Al Mar
3) Seleccione un lugar bien dragado. 1. Si no puede cumplir las condiciones anteriores en la instalación marina, contacte con LG Electronics para un tratamiento adicional anticorrosión. 2. La limpieza periódica con agua (más de una vez al año) del polvo o las partículas de sal atascadas en la salida de calor Manual de instalación... - Página 22 22 Aire acondicionado de Tipo Cassete...
