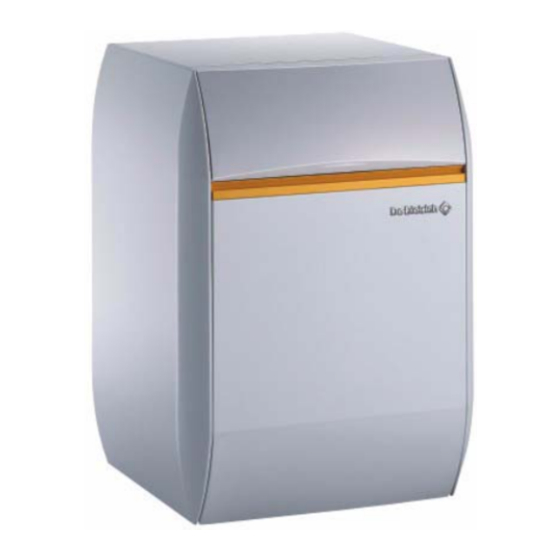

- Página 1 Elitec DTG 130 Eco.NOx Español Calderas de gas a baja temperatura 19/07/07 Instrucciones de instalación y de mantenimiento...
- Página 2 Declaración de conformidad Declaración de conformidad A.R. 8/1/2004 - BE Fabricante DE DIETRICH THERMIQUE S.A.S. 57 rue de la gare F-67580 MERTZWILLER +33 3 88 80 27 00 +33 3 88 80 27 99 Puesta en circulación por Véase final del manual Certificamos por la presente que la serie de aparatos especificada a continuación se ajusta al modelo normalizado descrito en la declaración...
-
Página 3: Tabla De Contenido
Índice Introducción................5 Símbolos utilizados. - Página 4 Parada de la caldera ..............27 Precauciones a tomar si hay riesgo de heladas.
-
Página 5: Introducción
última la realice un instalador profesional). expectativas. La sociedad De Dietrich Thermique SAS siempre preocupada Conservar estas instrucciones en buen estado en la proximidad por la calidad de sus productos, se esfuerza continuamente por del aparato. -
Página 6: Homologaciones
1.3 Homologaciones N.° de identificación CE: CE-0085BP0002 Suiza: Las calderas están comprobadas según la norma LRV-92. Caldera de tipo B11 Francia: Caldera de categoría de rendimiento n.º III según las recomendaciones B84 de la ATG. Nivel de rendimiento térmico (según NFD 30-002): B300 1.3.1 País de destino Categoría... -
Página 7: Consignas De Seguridad Y Recomendaciones
2 Consignas de seguridad y recomendaciones 2.1 Normas de seguridad Riesgo de incendio Peligro de quemaduras No almacenar productos inflamables cerca del aparato. Evitar el contacto directo con el visor de llama. En el caso de que huela a gas, no encender una llama, no Dependiendo de los ajustes del aparato: fumar, no accionar contactos ni interruptores eléctricos - La temperatura de los conductos de humos puede sobrepasar los... -
Página 8: Descripción Técnica
3 Descripción técnica 3.1 Descripción general Las calderas de la gama DTG 130 Eco.NOx tienen las siguientes características: - Caldera de fundición de pie a gas. - Conexión a una chimenea. - Quemador atmosférico de premezcla total con muy poca emisión de contaminantes. -
Página 9: Características Técnicas
3.2 Características técnicas Modelos DTG ... Eco.NOx Potencia nominal Pn Potencia de suministro 13.4 20.1 26.7 33.3 39.9 46.4 52.9 Caudal de gas Gas natural H/E 1.42 2.13 2.83 3.52 4.22 4.91 5.60 GZ50 1.65 2.47 3.29 4.10 4.91 5.71 6.51 Gas natural L/LL H - 13 mbar m... -
Página 10: Principales Componentes
3.3 Principales componentes 1. Cajetín de seguridad: Va montado sobre el bloque de gas, y garantiza y controla las secuencias de encendido, funcionamiento y apagado del quemador. 2. Bloque de regulación de gas: Incluye de serie una válvula denominada de regulación y una válvula denominada de seguridad, con apertura progresiva controlada por el bucle de regulación de la caldera.. - Página 11 3.4 Principio de funcionamiento Ciclo de funcionamiento con puesta en seguridad Cajetín de seguridad 577 DBC (arranque sin señal de llama) Principio de funcionamiento El cajetín de seguridad es el encargado de las secuencias de encendido y supervisión del quemador. Durante el funcionamiento normal Si no se detecta llama antes de que haya transcurrido el intervalo de seguridad ts, el cajetín hace otros dos intentos de encendido.
- Página 12 Ciclo de funcionamiento con corte por el Leyenda termostato antidesbordamiento de humos Inicio de la puesta en servicio Segunda tentativa de encendido Tercera tentativa de encendido Formación de llama en el quemador de encendido Fín de la primera tentativa de encendido Fín de la segunda tentativa de encendido Puesta en seguridad por falta de señal de llama Desconexión del termostato antirrebufo...
-
Página 13: Instalación
4 Instalación 4.1 Normativas para la instalación 4.1.1 Francia Edificios de viviendas Para todos los aparatos: - Artículos de gas - Instalaciones de gases combustibles e Condiciones reglamentarias de instalación y mantenimiento: hidrocarburos líquidos. La instalación y el mantenimiento del aparato deben ser efectuados A continuación y dependiendo del uso: por un profesional cualificado conforme a las disposiciones - Artículos... -
Página 14: Suiza
4.1.3 Suiza La instalación y el mantenimiento del aparato deben ser efectuados - Directrices relativas a los gases licuados, parte 2 por un profesional cualificado conforme a las disposiciones La distancia de seguridad entre los materiales combustibles y la reglamentarias y a las reglas del oficio en vigor, y especialmente: caldera, así... -
Página 15: Montaje
4.3 Montaje 4.3.1 Colocación de la caldera Instalaciones posibles: - en una cocina - en un sótano - en una sala de calderas Distancias que hay que dejar: - 5 cm en uno de los laterales de la caldera (B) - 70 cm por delante como mínimo - 5 cm por detrás (A) Tener previsto asimismo el espacio necesario para instalar el vaso... -
Página 16: Dimensiones Principales
4.3.3 Dimensiones principales DTG 130 Eco.NOx ØB DTG 1300 Eco.NOx/B 150 - Derecha ØB DTG 1300 Eco.NOx/B 150 - Izquierda ØB DTG 130 Eco.NOx 19/07/07 - 300002913-001-C... - Página 17 DTG 1300 Eco.NOx/H 150 monté à gauche ou sans monté à droite ØB 1578 1700 1195 1044 30 (1) 1. Salida de calefacción 4. Entrada de gas ø K R1 (1") para una caldera sola 5. Tobera de humos ø B G1 (1") para una caldera con acumulador 6.
-
Página 18: Montaje Del Aparato
4.3.4 Montaje del aparato Caldera entregada montada (sin cuadro de mando) 5. Muelle de contacto 6. Bulbos Colocar los bulbos en la vaina situada en la parte delantera de la Retirar el conjunto formado por la trampilla y el protector de caldera. -
Página 19: Nivelación
Conectar cable dispositivo seguridad antidesbordamiento al conector de 3 contactos del cuadro de mando Insertar la etiqueta de conexión en las ranuras del protector de Efectuar las conexiones eléctricas: tarjetas. Utilizar la esquina truncada como referencia para orientar Véase: Instrucciones del cuadro de mando. correctamente la etiqueta. -
Página 20: Conexión Hidráulica
4.4 Conexión hidráulica 4.4.1 Reglamentaciones Recomendaciones importantes para la conexión La instalación debe realizarse siguiendo la normativa vigente, las reglas del oficio y las recomendaciones que figuran en este manual del circuito de calefacción de instrucciones. Entre la caldera y las válvulas de seguridad no debe haber ningún elemento de obturación total ni parcial. -
Página 21: Llenado De La Instalación
4.4.4 Llenado de la instalación Caldera sola: Con acumulador de agua caliente sanitaria: La instalación debe llenarse obligatoriamente por el grifo de vaciado/ Véase: Instrucciones del acumulador de agua caliente llenado. Asegurarse que se realice la purga completa del conjunto de sanitaria. -
Página 22: Conexión Chimenea
4.6 Conexión chimenea Incorrecto 40 mm (mínimo) El aparato debe instalarse según las reglas del oficio utilizando un tubo estanco de un material capaz de resistir los gases calientes de la combustión y las posibles condensaciones de ácido. La disposición del tubo permitirá drenar estas posibles condensaciones. El tubo debe ajustarse a las normas vigentes para los tubos destinados a este uso. -
Página 23: Puesta En Marcha
5 Puesta en marcha La primera puesta en servicio sólo puede hacerla un profesional cualificado. 5.1 Cuadro de mando Instrucciones del cuadro de mando 5.2 Últimas comprobaciones antes de la puesta en funcionamiento Circuito hidráulico Circuito de gas - Comprobar que la instalación y la caldera están bien llenas de - Comprobar que el aparato está... -
Página 24: Ajustes Del Gas
5.4 Ajustes del gas Las calderas DTG 130 Eco.NOx se entregan preajustadas para Estas operaciones deben ser realizadas por un profesional funcionar con gases naturales de los grupos H/E. cualificado. Para el funcionamiento con otro grupo de gas, efectuar las operaciones siguientes. -
Página 25: Ajuste De La Presión En Los Inyectores
5.4.3 Ajuste de la presión en los inyectores Poner la caldera en funcionamiento. - Conectar un manómetro a la toma de presión situada sobre el depósito nodriza. .5.2 Últimas comprobaciones antes de la puesta en - Sacar la cubierta de protección del regulador, aflojándola con funcionamiento (página: 23) un destornillador. -
Página 26: Pegado De La Etiqueta
Tiempo (s) 5.4.5 Pegado de la etiqueta Pegar la etiqueta que indica para qué tipo de gas está equipada y ajustada la caldera. 5.4.6 Presiones de regulación y marcado de los inyectores calibrados Modelos DTG ... Eco.NOx Gas natural H/E 210B 210B 210B... -
Página 27: Parada De La Caldera
6 Parada de la caldera Poner el interruptor Marcha/Paro en 0. En la posición de Paro , el acumulador de agua caliente sanitaria provisto de un ánodo de titanio no está protegido contra la corrosión. 6.1 Precauciones a tomar si hay riesgo de heladas Circuito de calefacción: Circuito de agua caliente sanitaria: Utilizar un anticongelante bien dosificado para evitar que el agua de... -
Página 28: Control Y Mantenimiento
7 Control y mantenimiento 7.1 Controles Efectuar los controles siguientes como mínimo 1 vez al año: - Nivel de agua - Órganos de seguridad - Comprobación del quemador de encendido - Control de la presión en la nodriza - Control de la seguridad del quemador - Control del termostato de seguridad - Control del termostato antidesbordamiento de humos 7.1.1... -
Página 29: Control De La Presión En La Nodriza
7.1.4 Control de la presión en la nodriza - Aflojar varias vueltas el tornillo del interior de la toma de presión de la nodriza. - Conectar un manómetro en la toma de presión. Comprobar que la presión se corresponde bien. Presión en la nodriza (mbar) Gas natural H/E GZ50... -
Página 30: Mantenimiento
7.2 Mantenimiento Efectuar los mantenimientos siguientes como mínimo 1 vez al año: - Limpieza del quemador principal y del quemador de encendido - Limpieza del cuerpo de la caldera - Limpieza de las superficies pintadas 7.2.1 Limpieza del quemador principal y del quemador de encendido Cortar la alimentación eléctrica y la alimentación de gas de la caldera. -
Página 31: Limpieza Del Cuerpo De La Caldera
7.2.2 Limpieza del cuerpo de la caldera Si es necesario deshollinar la caldera, desmontar el cajón del quemador de la caldera para que el hollín y otros materiales depositados no obstruyan los orificios de las rampas de gas. Una vez desmontado el quemador: - Desmontar el panel superior de la caldera. -
Página 32: En Caso De Avería
7.3 En caso de avería 7.3.1 Mensajes de errores Instrucciones del cuadro de mando 7.3.2 Incidentes y remedios Síntomas Causas probables Remedio El termostato de caldera no está en demanda de calor Provocar una demanda de calor a través del termostato de caldera o de la La regulación (opcional) no está... - Página 33 Síntomas Causas probables Remedio Mal purgada Purgar correctamente Cuerpo con incrustaciones Eliminar las incrustaciones del circuito de calefacción Caldera ruidosa Inyectores desajustados Comprobar los inyectores (Silbidos) Interruptor de 3 posiciones en Comprobar la posición del interruptor de 3 posiciones Caldera demasiado caliente o posición demasiado fría con respecto a la Regulación del termostato de...
-
Página 34: Piezas De Recambio - Dtg 130 Eco.nox
8.1 Cuerpo de caldera + Dispositivo antisucción + Aislamiento DE DIETRICH THERMIQUE S.A.S. - Centro de piezas de repuesto 4, rue d’Oberbronn - F-67110 REICHSHOFFEN - +33 (0)3 88 80 26 50 - +33 (0)3 88 80 26 98 dedietrichthermique.com... -
Página 35: Línea Gas + Kit De Conversión
8.2 Línea gas + Kit de conversión 8.2.1 3 elementos 8.2.2 4-6 elementos 19/07/07 - 300002913-001-C DTG 130 Eco.NOx... -
Página 36: Elementos
8.2.3 7-9 elementos 8.3 Envolvente 8.4 Cuadros de mando Instrucciones del cuadro de mando DTG 130 Eco.NOx 19/07/07 - 300002913-001-C... - Página 37 Ref. Código Descripción Ref. Código Descripción Cuerpo de caldera 95363355 Termostato estático 85188500 Zócalo completo - 3 elementos 200000095 Circuito eléctrico - Termostato antisucción 85188501 Zócalo completo - 4 elementos 83665501 Bolsita tornillería 85188502 Zócalo completo - 5 elementos Aislamiento del cuerpo 85188503 Zócalo completo - 6 elementos 200000510...
- Página 38 Ref. Código Descripción Ref. Código Descripción Quemador de encendido completo - 3-7-8-9-10 85188525 Placa frontal - 7 elementos 85188921 elementos 85188526 Placa frontal - 8 elementos Quemador de encendido completo - 4-5-6 85188922 85188527 Placa frontal - 9 elementos elementos 97525376 Embudo Tubo de alimentación de gas del quemador de...
- Página 39 Ref. Código Descripción GL27 Cuadro de mando D 19/07/07 - 300002913-001-C DTG 130 Eco.NOx...
