Terex Genie Z-45/25 Manual Del Operario página 35

Sexta edición • Segunda impresión
Prueba del sistema de habilitación de
desplazamiento
32 Pise el conmutador de pedal y baje la pluma a la
posición replegada.
33 Haga girar la torreta hasta que el brazo primario
sobrepase una de las ruedas no direccionales.

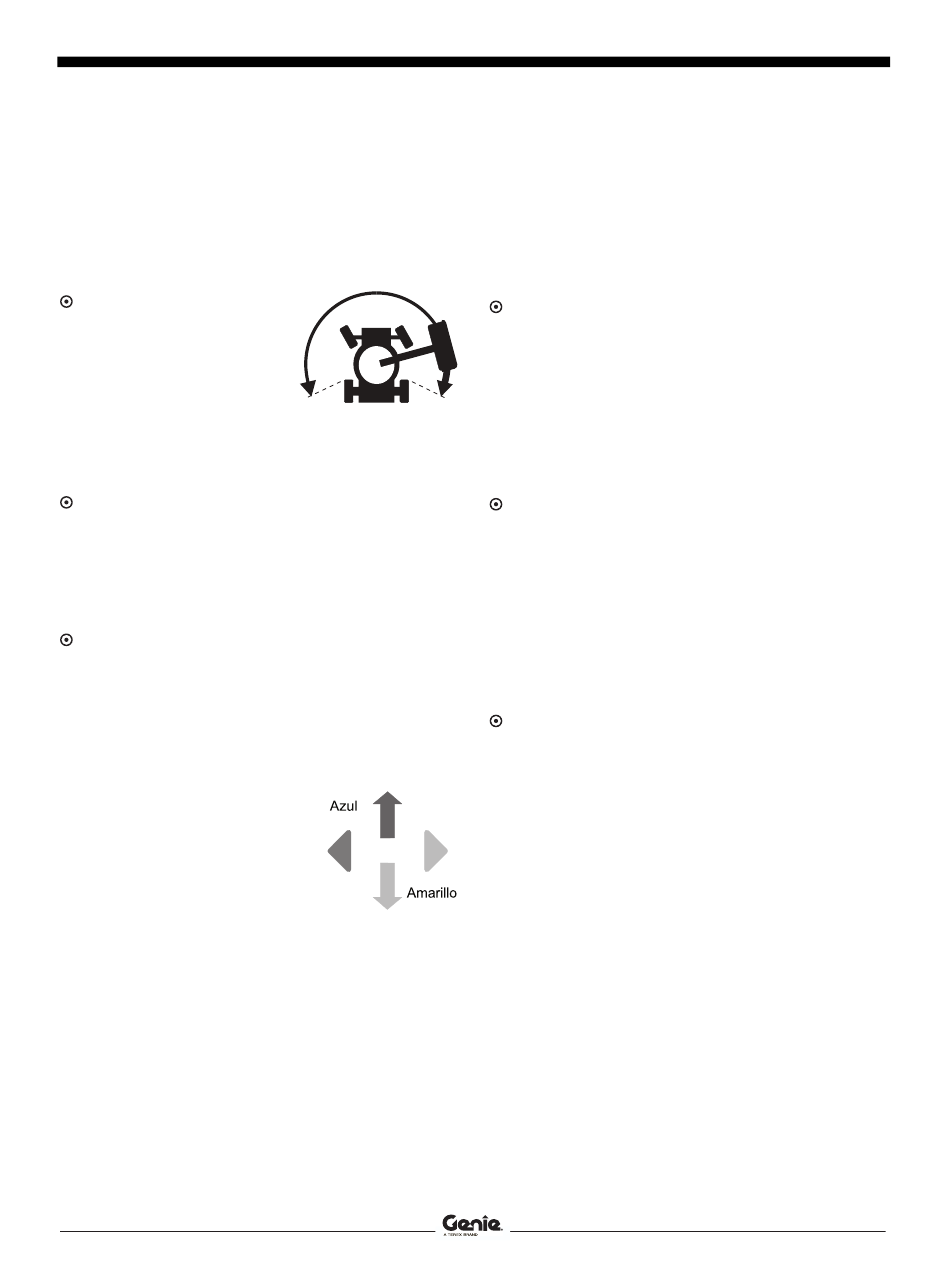

Resultado: El piloto de
activación de
desplazamiento deberá
encenderse y permanecer
así mientras la plataforma
se encuentre en la zona
mostrada.
34 Aleje del centro la palanca de mando de
desplazamiento.
Resultado: La función de desplazamiento no
deberá estar operativa.
35 Con el conmutador de palanca de activación de
desplazamiento presionado en un sentido
cualquiera, mueva lentamente la palanca de
mando.
Resultado: La función de desplazamiento deberá
estar operativa.
Nota: Cuando se está utilizando el sistema de
habilitación de desplazamiento, es posible que la
máquina se desplace en sentido opuesto al que se
mueva la palanca de mando de
dirección/desplazamiento.
Utilice las flechas de dirección
coloreadas de los mandos de
la plataforma y del chasis
motriz para identificar la
dirección de desplazamiento.
N.º de pieza 219413SP
Comprobación de la limitación de velocidad de
desplazamiento
36 Pise el conmutador de pedal.
37 Eleve el brazo primario unos 61 cm.
38 Mueva lentamente la palanca de mando hasta la
posición de máxima velocidad.
Resultado: La velocidad máxima de
desplazamiento alcanzable con el brazo primario
elevado no debe ser superior a 30 cm/s.
39 Baje el brazo primario hasta la posición
replegada.
40 Eleve el brazo secundario unos 61 cm.
41 Mueva lentamente la palanca de mando hasta la
posición de máxima velocidad.
Resultado: La velocidad máxima de
desplazamiento alcanzable con el brazo
secundario elevado no debe ser superior a
30 cm/s.
42 Baje el brazo secundario hasta la posición
replegada.
43 Extienda el brazo primario unos 30 cm.
44 Mueva lentamente la palanca de mando hasta la
posición de máxima velocidad.
Resultado: La velocidad de desplazamiento
máxima alcanzable con el brazo primario
extendido no deberá ser superior a 30 cm/s.
45 Repliegue la pluma hasta la posición replegada.
Si la velocidad de desplazamiento supera 30 cm/s
con el brazo primario elevado, el brazo secundario
elevado o el brazo primario extendido, identifique la
máquina inmediatamente con una etiqueta distintiva y
retírela del servicio.
Z-45/25 • Z-45/25J • Z-51/30J
Manual del operario
Inspecciones
33
