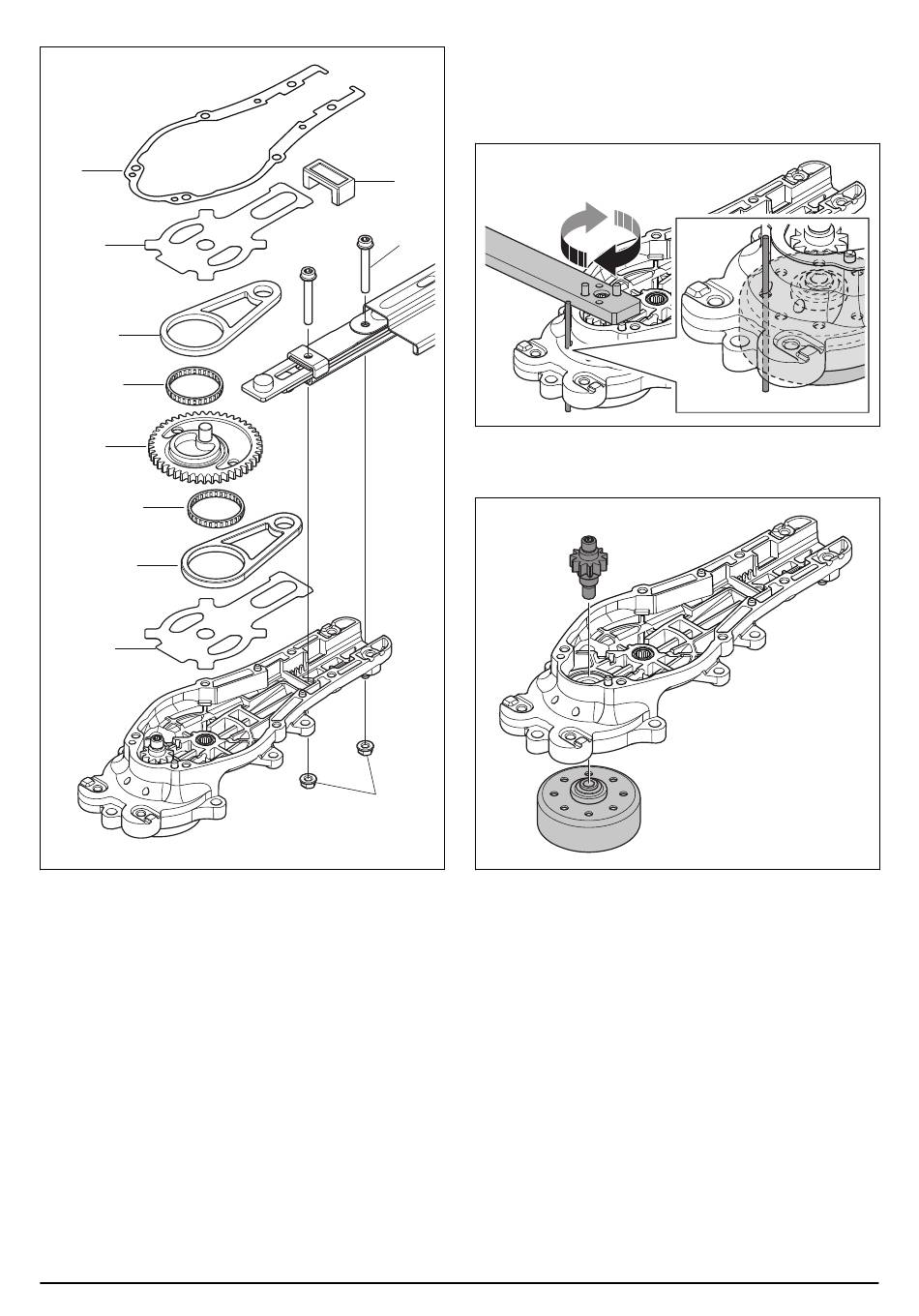

11. Retire la junta (A).
A
B
D
G
H
I
J
K
12. Retire la plancha de desgaste (B).
13. Retire el sello (C).
14. Retire la biela (D).
15. Retire los 2 tornillos (E) y las tuercas (F).
16. Retire el equipo de corte.
17. Retire el cojinete de agujas (G).
18. Retire la rueda de engranaje (H).
19. Retire el cojinete de agujas (I).
20. Retire la biela (J).
21. Retire la placa de desgaste (K).
1108 - 001 -
22. Coloque el tambor de embrague en los orificios
roscados de caja de engranajes para fijarlo en su
lugar. Retire la transmisión por engranajes utilizando
una herramienta de extracción de transmisión por
engranajes. Consulte
página12 .
C
E
23. Extraiga la transmisión por engranajes de los
cojinetes de bolas, y retire el tambor de embrague
de la carcasa de la caja de cambios.
F
24. Retire los cojinetes de bolas de la carcasa de la caja
de cambios.
7.10.2 Para desmontar el embrague, el tambor de
embrague y la caja de cambios, y examinarlos
• Revise si el tambor de embrague presenta
desgaste.
• Examine todas las piezas. Reemplace piezas si es
necesario.
• Revise si el embrague o los muelles de embrague
están dañados.
Herramientas de servicio en la
Instrucciones de reparación - 37
