EINHELL TC-RO 1155 E Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. EINHELL Manuales
  4. Herramientas Eléctricas
  5. TC-RO 1155 E
  6. Manual de instrucciones
EINHELL TC-RO 1155 E Manual De Instrucciones

EINHELL TC-RO 1155 E Manual De Instrucciones

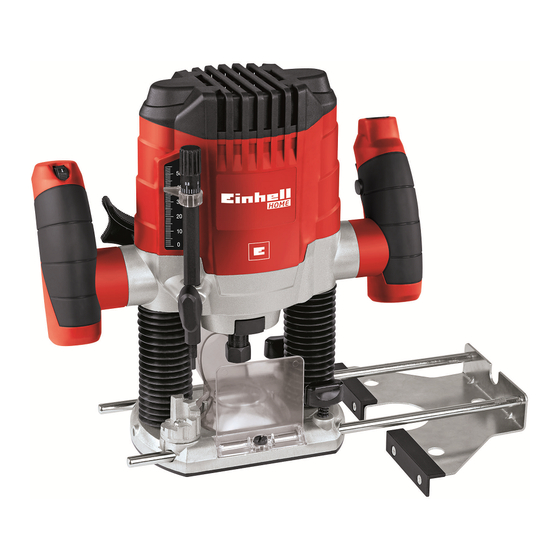

Fresadora eléctrica vertical
Ocultar thumbs Ver también para TC-RO 1155 E:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 51

Enlaces rápidos

Descargar este manual
D
Originalbetriebsanleitung
Elektro-Oberfräse
F
Instructions d'origine
Défonceuse électrique
I
Istruzioni per l'uso originali
Fresatrice verticale elettrica
NL
Originele handleiding
Elektrische bovenfrees
E
Manual de instrucciones original
Fresadora eléctrica vertical
P
Manual de instruções original
Tupia eléctrica
2
Art.-Nr.: 43.504.70
Anl_TC_RO_1155_E_SPK2.indb 1
Anl_TC_RO_1155_E_SPK2.indb 1
TC-RO 1155 E
I.-Nr.: 11025
20.11.2019 08:10:29
20.11.2019 08:10:29

Publicidad

Tabla de contenido
loading

Manuales relacionados para EINHELL TC-RO 1155 E

Resumen de contenidos para EINHELL TC-RO 1155 E

  • Página 1 TC-RO 1155 E Originalbetriebsanleitung Elektro-Oberfräse Instructions d’origine Défonceuse électrique Istruzioni per l’uso originali Fresatrice verticale elettrica Originele handleiding Elektrische bovenfrees Manual de instrucciones original Fresadora eléctrica vertical Manual de instruções original Tupia eléctrica Art.-Nr.: 43.504.70 I.-Nr.: 11025 Anl_TC_RO_1155_E_SPK2.indb 1 Anl_TC_RO_1155_E_SPK2.indb 1 20.11.2019 08:10:29...
  • Página 2 16 14 - 2 - Anl_TC_RO_1155_E_SPK2.indb 2 Anl_TC_RO_1155_E_SPK2.indb 2 20.11.2019 08:10:39 20.11.2019 08:10:39...
  • Página 3 - 3 - Anl_TC_RO_1155_E_SPK2.indb 3 Anl_TC_RO_1155_E_SPK2.indb 3 20.11.2019 08:10:42 20.11.2019 08:10:42...
  • Página 4 — - 4 - Anl_TC_RO_1155_E_SPK2.indb 4 Anl_TC_RO_1155_E_SPK2.indb 4 20.11.2019 08:10:49 20.11.2019 08:10:49...
  • Página 5 - 5 - Anl_TC_RO_1155_E_SPK2.indb 5 Anl_TC_RO_1155_E_SPK2.indb 5 20.11.2019 08:10:55 20.11.2019 08:10:55...
  • Página 6 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.

  • Página 7: Sicherheitshinweise

    Gefahr! 21. Parallelanschlag Beim Benutzen von Geräten müssen einige Si- 22. Gabelschlüssel cherheitsvorkehrungen eingehalten werden, um 23. Spannzange Verletzungen und Schäden zu verhindern. Lesen 24. Schutzabdeckung Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- 2.2 Lieferumfang se gut auf, damit Ihnen die Informationen jederzeit Bitte überprüfen Sie die Vollständigkeit des Arti- zur Verfügung stehen.

  • Página 8: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Verwendung Handgriff e Die Oberfräse eignet sich besonders für Holz- Schwingungsemissionswert a = 15,877 m/s und Kunststoff bearbeitung, ferner zum Aus- Unsicherheit K = 1,5 m/s schneiden von Aststellen, Fräsen von Nuten, Ausarbeiten von Vertiefungen, Kopieren von Der angegebene Schwingungsemissionswert ist Kurven und Schriftzügen usw.
  • Página 9 5. Vor Inbetriebnahme 5.3 Montage Parallelanschlag (Abb. 4/Pos. 21) • Führungswellen (a) des Parallelanschlages (21) in die Löcher (b) des Frässchuhs (2) Überzeugen Sie sich vor dem Anschließen, dass schieben. die Daten auf dem Typenschild mit den Netzdaten • Parallelanschlag (21) auf das gewünschte übereinstimmen.
  • Página 10 6. Bedienung 5.6 Montage/Demontage Fräswerkzeug (Abb. 8-11) • Warnung! Netzstecker ziehen. Benutzen Sie keine qualitativ minderwertigen Vorsicht! Nach dem Arbeiten mit der Oberfrä- oder beschädigten Fräser. Benutzen Sie nur se bleibt das Fräswerkzeug für relativ lange Fräswerkzeuge mit einem Schaftdurchmes- Zeit sehr heiß.
  • Página 11 6.3 Einstellung der Frästiefe (Abb. 14-17) 6.4 Fräsen • • Maschine auf das Werkstück stellen. Stellen Sie sicher, dass keine fremden Ge- • Flügelschraube (16) und Spanngriff (9) lösen. genstände an dem Werkstück haften, um • Maschine langsam nach unten bewegen, bis Schäden an der Fräse zu vermeiden.

  • Página 12: Austausch Der Netzanschlussleitung

    6.5 Stufenweise Fräsen 6.9 Form- und Kantenfräsen (Abb. 19) • Je nach Härte des zu bearbeitenden Materials Für Form (a) - und Kantenfräsungen (b) und Frästiefe ist in mehreren Stufen vorzugehen. können auch spezielle Fräser mit Anlaufring • Soll in mehreren Stufen gefräst werden, so verwendet werden.

  • Página 13: Entsorgung Und Wiederverwertung

    8.2 Kohlebürsten Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden. 8.3 Wartung Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. 8.4 Ersatzteil- und Zubehörbestellung: Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;...
  • Página 14 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
  • Página 15 Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
  • Página 16 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Página 17 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 17 - Anl_TC_RO_1155_E_SPK2.indb 17 Anl_TC_RO_1155_E_SPK2.indb 17...
  • Página 18 Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à...

  • Página 19: Consignes De Sécurité

    Danger! 21 Butée parallèle Lors de l’utilisation d’appareils, il faut respecter 22. Clé à fourche certaines mesures de sécurité afi n d’éviter des 23. Pince de serrage blessures et dommages. Veuillez donc lire atten- 24. Recouvrement de protection tivement ce mode d’emploi/ces consignes de sécurité.

  • Página 20: Utilisation Conforme À L'affectation

    3. Utilisation conforme à Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’aff ectation l’ouïe. La défonceuse convient particulièrement au Les valeurs totales des vibrations (somme des traitement du bois et des matières plastiques, en vecteurs de trois directions) ont été déterminées outre au découpage de branches, au fraisage de conformément à...

  • Página 21: Avant La Mise En Service

    5. Avant la mise en service 5.3 Montage de la butée parallèle (fi g. 4/rep. 21) • Poussez les arbres de guidage (a) de la bu- Assurez-vous, avant de connecter la machine, tée parallèle (21) dans les trous (b)du sabot que les données se trouvant sur la plaque de de fraisage (2).
  • Página 22 • 6. Commande Vous pouvez utiliser entre autres des fraises dans les matériaux suivants : • - HSS - Convient pour l‘usinage de bois ten- N’utilisez pas de fraises de mauvaise qualité dres ni de fraises endommagées. Utilisez unique- - TCT - Convient pour l‘usinage de bois durs, ment des outils de fraisage d’un diamètre de d‘agglomérés et de plastiques.
  • Página 23 • 6.3 Réglage de la profondeur de fraisage Tenez l‘anneau et tournez-le jusqu‘à ce que (fi g. 14-17) vous ayez atteint la position souhaitée. • • Mettez la machine sur la pièce à usiner. Relâchez l‘anneau. • Desserrez la vis à oreille (16) et la poignée de serrage (9).

  • Página 24: Remplacement De La Ligne De Raccordement Réseau

    6.5 Fraisage par niveaux 6.9 Profi ler et affl eurer (fi g. 19) • En fonction de la dureté du matériau à traiter et Pour les fraisages à profiler (a) et à affleurer de la profondeur de fraisage, il faut procéder par (b), on peut également utiliser des fraises étapes.

  • Página 25: Nettoyage, Maintenance Et Commande De Pièces De Rechange

    8. Nettoyage, maintenance et 9. Mise au rebut et recyclage commande de pièces de L‘appareil se trouve dans un emballage per- rechange mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut Danger! donc être réutilisé ultérieurement ou être réin- Retirez la fi...
  • Página 26 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...

  • Página 27: Informations Service Après-Vente

    Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

  • Página 28: Bon De Garantie

    Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à...
  • Página 29 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute.

  • Página 30: Avvertenze Sulla Sicurezza

    Periocolo! 22. Chiave a bocca Nell’usare gli apparecchi si devono rispettare 23. Pinza di serraggio diverse avvertenze di sicurezza per evitare lesi- 24. Copertura di protezione oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a 2.2 Elementi forniti disposizione in qualsiasi momento.

  • Página 31: Utilizzo Proprio

    3. Utilizzo proprio Impugnature Valore emissione vibrazioni a = 15,877 m/s Incertezza K = 1,5 m/s La fresatrice verticale è particolarmente adatta per la lavorazione di legno e materie plastiche, Il valore di emissione di vibrazioni indicato è stato ma anche per tagliare nodi del legno, fresare misurato secondo un metodo di prova norma- scanalature, rifi...

  • Página 32: Prima Della Messa In Esercizio

    5. Prima della messa in esercizio 5.3 Montaggio della guida parallela (Fig. 4/Pos. 21) • Spingete gli alberi di guida (a) della guida pa- Prima di inserire la spina nella presa di corrente rallela (21) nei fori (b) del pattino della fresa assicuratevi che i dati sulla targhetta di identifi...
  • Página 33 6. Uso teriali: - HSS - adatto per lavorare legno dolce • - TCT - adatto per lavorare legno duro, pan- Non utilizzate frese di qualità scadente o dan- nelli di compensato e materiali plastici. neggiate. Usate solo utensili di fresatura con •...
  • Página 34 6.3 Regolazione della profondità di fresatura 6.4 Fresare • (Fig. 14 - 17) Accertatevi che non vi siano corpi estranei • Appoggiate l’apparecchio sul pezzo da la- che aderiscano al pezzo da lavorare per evi- vorare. tare danni alla fresa. •...

  • Página 35: Sostituzione Del Cavo Di Alimentazione

    della profondità di fresatura come indicato al Avvertenza! punto 6.3 in modo tale che l’asta di profondità A seconda del materiale, in caso di grandi (19) si trovi sopra la battuta di fine corsa più profondità di fresatura procedete in più pas- alta (a).

  • Página 36: Smaltimento E Riciclaggio

    8.4 Ordinazione di pezzi di ricambio e accessori In caso di ordinazione di pezzi di ricambio è ne- cessario indicare quanto segue: • Tipo di apparecchio • Numero di articolo dell‘apparecchio • Numero di identificazione dell‘apparecchio • Numero del pezzo di ricambio richiesto Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info Consiglio! Per un buon risul-...
  • Página 37 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

  • Página 38: Informazioni Sul Servizio Assistenza

    Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

  • Página 39: Certificato Di Garanzia

    Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato.
  • Página 40 Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Voorzichtig! Draag een veiligheidsbril.

  • Página 41: Beschrijving Van Het Gereedschap En Leveringsomvang

    Gevaar! 22. Platte open sleutel Bij het gebruik van toestellen dienen enkele 23. Spantang veiligheidsmaatregelen te worden nageleefd om 24. Beschermafdekking lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies 2.2 Leveringsomvang zorgvuldig door. Bewaar deze goed zodat u de in- Gelieve de volledigheid van het artikel te contro- formatie op elk moment kunt terugvinden.

  • Página 42: Reglementair Gebruik

    3. Reglementair gebruik Handgrepen Trillingsemissiewaarde a = 15,877 m/s Onzekerheid K = 1,5 m/s De bovenfrees is bijzonder geschikt voor het bewerken van hout en kunststof alsook voor het De opgegeven trillingsemissiewaarde is gemeten uitsnijden van kwasten, frezen van groeven, uit- volgens een genormaliseerde testprocedure en werken van uitdiepingen, kopiëren van curven en kan veranderen naargelang van de wijze waarop...

  • Página 43: Vóór Inbedrijfstelling

    5. Vóór inbedrijfstelling 5.3 Montage parallelaanslag (fi g. 4, pos. 21) • Geleidingsassen (a) van de parallelaanslag (21) de gaten (b) van de freesschoen (2) in Controleer of de gegevens vermeld op het ken- schuiven. plaatje overeenkomen met de gegevens van •...
  • Página 44 hout, spaanderplaten en plastic 6.1 AAN /UIT-schakelaar (fi g. 12, pos. 4) • Kies het voor uw toepassing geschikte frees- Veiligheid tegen onbedoeld aanzetten (5) indruk- gereedschap. ken en op de AAN/UIT-schakelaar (4) drukken. • Als u de frezen voor het eerst gebruikt: verwi- jder zeker de plastic verpakking van de frees- Voor het uitschakelen de AAN/UIT-schakelaar (4) koppen.

  • Página 45: Trapsgewijs Frezen

    • Vleugelschroef (16) losdraaien. Diepteaans- Freesrichting: de frees draait met de wijzers van lag (19) omhoogschuiven tot de wijzer (17) de klok mee: het frezen dient steeds tegen de naar de gewenste freesdiepte op de schaal omlooprichting te gebeuren om ongelukken te (18) wijst.

  • Página 46: Vervanging Van De Netaansluitleiding

    8. Reiniging, onderhoud en 6.7 Frezen met de parallelaanslag (21) Om langs een rechtlijnige buitenrand van een bestellen van wisselstukken werkstuk te frezen gaat u als volgt te werk: • Monteer de parallelaanslag (21) conform punt Gevaar! 5.3. Trek vóór alle schoonmaakwerkzaamheden de •...

  • Página 47: Verwijdering En Recyclage

    9. Verwijdering en recyclage Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil.
  • Página 48 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v.
  • Página 49 Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

  • Página 50: Garantiebewijs

    Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer.
  • Página 51 Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales.

  • Página 52: Instrucciones De Seguridad

    Peligro! 22. Llave fi ja Al usar aparatos es preciso tener en cuenta una 23. Portafresa serie de medidas de seguridad para evitar le- 24. Cubierta de protección siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- 2.2 Volumen de entrega tencias de seguridad.

  • Página 53: Uso Adecuado

    3. Uso adecuado conforme a la norma EN 60745. Empuñaduras La fresadora ha sido especialmente diseñada Valor de emisión de vibraciones a = 15,877 m/s para tratar madera y materiales sintéticos, así Imprecisión K = 1,5 m/s como recortar ramas, fresar ranuras, elaborar hendiduras, copiar curvas y escritos, etc.

  • Página 54: Antes De La Puesta En Marcha

    5. Antes de la puesta en marcha 5.3 Montaje del tope en paralelo (fi g. 4/pos. 21) • Insertar las barras guía (a) del tope en paral- Antes de conectar la máquina, asegurarse de elo (21) en las perforaciones (b) del patín de que los datos de la placa de identifi...
  • Página 55 deras duras, conglomerado y plásticos. 6.1 Interruptor ON/OFF (fi g. 12/pos. 4) • Elegir la herramienta de fresado adecuada Para conectar el botón de bloqueo de conexión para su uso. (5) pulsar el interruptor ON/OFF (4). • Antes de usar la fresa por primera vez: quitar el embalaje de plástico de los cabezales.

  • Página 56: Fresar Gradualmente

    • Probar el ajuste realizando un fresado de pru- Avance: Es esencial trabajar las piezas con el eba en una pieza de sobra. avance adecuado. Recomendamos realizar antes • Ahora se puede realizar el ajuste de precisión un par de fresados de prueba con piezas de so- de la profundidad de fresado.

  • Página 57: Fresado Libre

    6.8 Fresado libre presión baja. • La fresadora vertical se puede operar también Se recomienda limpiar el aparato tras cada sin las barras guía. En el fresado libre se pueden uso. • realizar trabajos creativos como, por ejemplo, Limpiar el aparato con regularidad con un inscripciones.

  • Página 58: Eliminación Y Reciclaje

    9. Eliminación y reciclaje El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p.
  • Página 59 Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje.

  • Página 60: Información De Servicio

    Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

  • Página 61: Certificado De Garantía

    Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón.
  • Página 62 Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó...

  • Página 63: Instruções De Segurança

    Perigo! 23. Porta-fresa Ao utilizar ferramentas, devem ser respeitadas 24. Cobertura de protecção algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia 2.2 Material a fornecer atentamente este manual de instruções / estas Com a ajuda da descrição do material a fornecer, instruções de segurança.

  • Página 64: Utilização Adequada

    3. Utilização adequada Punhos Valor de emissão de vibração a = 15,877 m/s Incerteza K = 1,5 m/s A tupia eléctrica é especialmente adequada para executar trabalhos em madeira e plástico, para O valor de emissão de vibração indicado foi me- além de recortar nós de madeira, fresar ranhuras, dido segundo um método de ensaio normalizado, abrir reentrâncias, delinear curvas e inscrições,...

  • Página 65: Antes Da Colocação Em Funcionamento

    5. Antes da colocação em 5.3 Montagem da guia paralela (fi g. 4/pos. 21). funcionamento • Empurre os veios de guia (a) da guia paralela (21) nos orifícios (b) do patim da tupia (2). Antes de ligar a máquina, certifi que-se de que •...
  • Página 66 plásticos. 6.1 Interruptor para ligar/desligar • Seleccione a fresa adequada para a sua utili- (fi g. 12/pos. 4) zação. Para ligar, accione o bloqueio de ligação (5) e pri- • Na primeira utilização das fresas: remova ma o interruptor para ligar/desligar (4). a embalagem de plástico das cabeças de fresagem.

  • Página 67: Fresar De Forma Progressiva

    o limitador de profundidade (19) para cima, Direcção de corte: a fresa roda para a direita. até o ponteiro (17) indicar a profundidade de Deve fresar sempre no sentido inverso ao sentido fresagem pretendida na escala (18). Volte a de rotação da fresa, para evitar acidentes (fi g. apertar o parafuso de orelhas.

  • Página 68: Substituição Do Cabo De Ligação À Rede

    7. Substituição do cabo de ligação à 6.6 Fresar círculos com a ponta de compas- so (13) rede Para fresar círculos em redor de um ponto cen- tral, proceda da seguinte forma: Perigo! • Monte e ajuste a ponta de compasso (13) de Para evitar perigos, sempre que o cabo de li- acordo com o ponto 5.4.

  • Página 69: Eliminação E Reciclagem

    8.4 Encomenda de peças sobressalentes e acessórios: Para encomendar peças sobressalentes, deve indicar os seguintes dados: • modelo do aparelho • número de referência do aparelho • número de identificação do aparelho • número de peça sobressalente necessária Pode consultar os preços e informações actuais em www.isc-gmbh.info Dica! Para bons resultados, recomendamos acessórios...
  • Página 70 Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
  • Página 71 Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.
  • Página 72 Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado.
  • Página 73 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Elektro-Oberfräse TC-RO 1155 E (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2014/35/EU Reg.
  • Página 74 - 74 - Anl_TC_RO_1155_E_SPK2.indb 74 Anl_TC_RO_1155_E_SPK2.indb 74 20.11.2019 08:11:11 20.11.2019 08:11:11...
  • Página 75 - 75 - Anl_TC_RO_1155_E_SPK2.indb 75 Anl_TC_RO_1155_E_SPK2.indb 75 20.11.2019 08:11:11 20.11.2019 08:11:11...
  • Página 76 EH 11/2019 (02) Anl_TC_RO_1155_E_SPK2.indb 76 Anl_TC_RO_1155_E_SPK2.indb 76 20.11.2019 08:11:11 20.11.2019 08:11:11...
