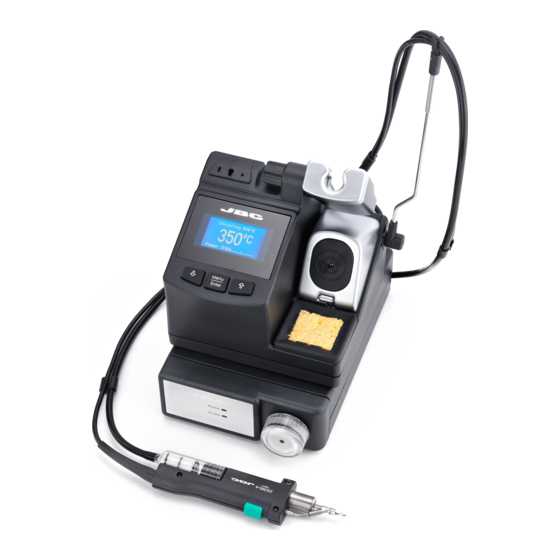

- Página 1 Page english español Deutsch 中文 Compact Desoldering Station with Pneumatic Pump Ref. Cv-e...
-
Página 2: Packing List
Ref. 0009417 (100v/120v) Ref. S0354 Ref. CL6210 0009401 (230v) Manual ......1 unit Suction Filter ....1 unit Module Cable Ref. 0016887 Ref. 0821830 connector ...... 1 unit Ref. 0010207 w w w.jbctools.com Compact Desoldering Station with Pneumatic Pump Ref. Cv-e... - Página 3 Main switch between cleaning Fuse If the tip is very dirty, and rewetting. Power Socket USB-B JBC recommends first cleaning it with the wiper Module Cable Air pressure range to remove excess solder. Ref. 0010207 supply (4 - 6 bar)*...
-
Página 4: Tip Selection
w w w.jbctools.com Changing the Tip Removing the splashguard: 1. Remove the tip by using a flat-nosed pliers. Twist the tip and pull. 2. Insert the new tip and follow the same steps conversely. 1. Unlock the splashguard. 2. Remove it. Important: Change tips only when the tool is hot. -
Página 5: Usb Connector
Fixing screw JBC Manager Solder Collector Filter www.jbctools.com/manager.html Manage and monitor as many stations as your PC can handle by using the JBC Manager. You can export data to another PC. Changing the Pump Filters Important: Suction filter Do not open the Ref. - Página 6 Operation Control Process The JBC Exclusive Heating System Work Screen This revolutionary technology is able to recover tip temperature extremely quickly. This allows the user to work at a lower temperature. Fixed temp 3 5 0 Displays a specific fixed temp.
-
Página 7: Tool Settings
Sleep delay Because our tools reach the 200ºC (392ºF). This is consi- boards), JBC strongly Set the time that the tool will working temperature from the dered to be a proper starting recommends using other... - Página 8 +20°C (+36°F) lower for the C245030 which does not need any temperature adjustment. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
- Página 9 w w w.jbctools.com Safety Specifications CV-1E 120v 50/60Hz. Input fuse: 2A. Output: 23,5v. Control Unit model: CSV-1E It is imperative to follow safety guidelines to prevent electric CV-2E 230v 50/60Hz. Input fuse: 1A. Output: 23,5v. Control Unit model: CSV-2E shock, injury, fire or explosion. CV-9E 100v 50/60Hz.
- Página 10 Estación Micro Desoldadora con bomba Neumática Ref. Cv-e...
-
Página 11: Composición
Ref. CL6210 0009401 (230v) Manual ....1 unidad Suction Filter Module Cable Ref. 0016887 Filtro de aspiración .. 1 unidad Cable del módulo ..1 unidad Ref. 0821830 Ref. 0010207 w w w.jbctools.com Compact Desoldering Station with Pneumatic Pump Ref. Cv-e... -
Página 12: Características
w w w.jbctools.com Características Soporte Ajustable Recogecable (Ref. CC3702) Recogecable Soporte Ajustable: Ajuste el soporte de la herra- Coloque el cable en el recogedor para mantener ordenada su Gestión inteligente mienta para adaptarlo a su área de trabajo. del calor posición de trabajo. -
Página 13: Cambio De Puntas
w w w.jbctools.com Cambio de puntas Si necesita extraer el protector anti-salpicaduras, siga los siguientes pasos: 1. extraiga la punta con la ayuda de unos alicates de nariz plana. Gire la punta y estire. 2. Inserte la nueva punta y siga los mismos pasos a la inversa. 1. -
Página 14: Cambio De Elemento Calefactor
JBC Manager · Gestor JBC Colector Filtro www.jbctools.com/manager.html de soldadura Gestione y monitorice tantas estaciones como su ordenador permita utilizando el JBC Manager (Gestor JBC). Puede exportar los datos a otros PCs. Cambio de filtros Importante: Suction filter No utilice objetos Filtro de aspiración... -
Página 15: Funcionamiento
Funcionamiento Control del proceso El Exclusivo Sistema Calefactor de JBC Pantalla de trabajo esta tecnología revolucionaria es capaz de recuperar la temperatura extremadamente rápido. Se muestra cuando se fija una esto permite al usurio trabajar con temperaturas más bajas. -
Página 16: Configuración De La Estación (Station Settings)
PCBs multicapa o de Configure el tiempo que la mientas pueden alcanzar la 200ºC ya que se considera gran disipación). JBC re- herramienta permanecerá a la temperatura de trabajo desde un valor adecuado para em- comienda utilizar la ayuda... -
Página 17: Mantenimiento
C245030 no necesita ningún ajuste de tempe- ratura. - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo podrá ser realizado por un servicio técnico oficial JBC. -
Página 18: Especificaciones
w w w.jbctools.com Seguridad Especificaciones Es necesario cumplir estas normas de seguridad para prevenir cualquier choque eléctrico, heridas, fuego o explosiones. CV-1E 120v 50/60Hz. Fusible de entrada: 2A. Salida: 23,5v. Unidad de Control: CSV-1E CV-2E 230v 50/60Hz. Fusible de entrada: 1A. Salida: 23,5v. Unidad de Control: CSV-2E CV-9E 100v 50/60Hz. - Página 19 Entlötkolben Station mit Pneumatische Pumpe Ref. Cv-e...
- Página 20 Ref. 0009417 (100v/120v) Ref. S0354 Ref. CL6210 0009401 (230v) Handbuch ....1 einheit Suction Filter Module Cable Ref. 0016887 Saugfilter ....1 einheit Modulkabel ....1 einheit Ref. 0821830 Ref. 0010207 w w w.jbctools.com Compact Desoldering Station with Pneumatic Pump Ref. Cv-e...
- Página 21 w w w.jbctools.com Merkmale Verstellbare Ablage Kabelausleger (Ref. CC3702) Kabelausleger Verstellbare Ablage: Stellen Sie die Werkzeugablage Fixieren Sie das Kabel am Aufleger und stellen ihn so ein, um Intelligentes passend auf Ihre Arbeitsposi- Kabelsalat zu vermeiden. tion ein. Heizmanagement Prozess- Steuerung Spitzenreinigungssystem Spitzenreinigungssystem...
- Página 22 w w w.jbctools.com Wechseln der Spitze Wenn Sie den Spritzschutz entfernen müssen, befolgen Sie folgende Schritte: 1. entfernen Sie die Spitze mit einer Flachzange. Drehen Sie die Spitze und ziehen sie heraus. 2. Setzen Sie die neue Spitze ein und führen Sie dieselben Schritte in umgekehrter Reihenfolge 1.
- Página 23 Ref. DSv-DS Kabel USB AB Updater Befestigungsschraube JBC Manager Lotauffänger Filter www.jbctools.com/manager.html verwalten und überwachen Sie mit dem JBC Manager an einen PC angeschlossene Stationen: Wechsel der Pumpenfilter Wichtig Suction filter Benutzen Sie Saugfilter keine Gegenstände Ref. 0821830 mit scharfer Spitze,...
- Página 24 Betrieb Prozess-Steuerung Das exklusive Heizsystem von JBC Arbeitsbildschirm Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu Zeigt eine spezifische erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Fixed temp 3 5 0 Fixtemperatur an.
- Página 25 Werkzeug auf der eingestell- Arbeitstemperatur erreichen Wärmeabfuhr), empfiehlt ein geeigneter Ausgangspunkt ten Temperatur bleiben wird, können, ist dieser Parameter JBC nachdrücklich andere für mit Blei arbeitende Anwen- bevor es in Ruhezustand ums- auf 0 Min. voreingestellt. So- Hilfsmittel wie vorheizgeräte dungen angesehen.
- Página 26 20 °C (+36 °F) niedrigeren Temperatur arbeiten, wenn C245030 keine Tempera- turanpassung benötigt. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem vertragskundendienst von JBC durchgeführt werden.
-
Página 27: Technische Daten
w w w.jbctools.com Sicherheit Technische Daten Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen CV-1E 120v 50/60Hz. eingangssicherung: 2A. Ausgang: 23,5v. Steuereinheit Modell: CSV-1E CV-2E 230v 50/60Hz. eingangssicherung: 1A. Ausgang: 23,5v. Steuereinheit Modell: CSV-2E Schlag, Verletzung, Feuer oder Explosion zu vermeiden. CV-9E 100v 50/60Hz. - Página 28 (2 件) (2 件) Ref. 0008473 Ref. 0008467 气动抽吸模块 ....1 件 过滤棉盒 ..1 件 过滤棉 ..1 件 排气滤网 ..1 件 Ref. MV-A Ref. 0005966 Ref. 0781046 Ref. 0008446 盒装50片过滤棉 1件10片过滤棉 电源线 ......1 件 海绵 ........1 件 铜丝球 ......1 件 Ref. 0009417 (100V/120V) Ref. S0354 Ref. CL6210 0009401 (230V) 操作手册 ......1 件 吸力过滤器 ...... 1 件 模块连接线 ...... 1 件 Ref. 0016887 Ref. 0821830 Ref. 0010207 w w w.jbctools.com Compact Desoldering Station with Pneumatic Pump Ref. Cv-e...
- Página 29 w w w.jbctools.com 产品特性 可调式支架 集线器 (Ref. CC3702) 集线器 可调式支架: 调节工具支架，满足工作位 将电线放置在集线器上，避免工作位置受到电线干扰。 置需求。 智能热管理 操作控制 焊嘴清洁系统 焊嘴清洁系统 选择最适合您的焊接清洁需求的选择。 防溅罩 Ref. 0017576 防溅层 可防止在使用铜丝清洁球 Ref. 0017574 的时候残锡的飞溅。 防止溅锡确保工作环境的整洁。 微型拆焊烙铁 铜丝球 Ref. DS360-A Ref. CL6210 有效清洁方法。 在清洁 后到下次焊接前对焊 嘴加锡保养，以防焊嘴 氧化。 电位连接 如果烙铁头非常脏，建议 主开关 先刮掉多余的锡。 保险丝 电源插座 USB-B 接口 模块连接线...
- Página 30 w w w.jbctools.com 更换焊嘴 1. 用扁嘴钳卸下焊嘴。 扭动焊嘴并拉出。 如果需要拆下保护罩， 请按照以下步骤进行： 2. 插入新的焊嘴并逆行相同步骤。 1. 松开保护罩扣锁。 2. 撤走保护罩。 重点: 只有当工具是热的时候才可更换焊嘴。 不要按住弹簧夹末端。 其他防溅罩选项（不包括）: 兼容烙铁头 不锈钢丝球 金属刷 CS和CV拆焊台适用于C360烙铁头工作范围。找到最适合你的焊接需求的款式， Ref. CL6205 Ref. CL6220 请登录 www.jbctools.com 为焊嘴提供更深层的 如果使用得当， 清洁 可提供更彻底的清洁。 C360-001 C360-002 C360-003 擦板 ØA: 1 ØA: 1.2 ØA: 1.4 敲击 擦拭 ØB: 0.8 ØB: 0.8 ØB: 1 A ø Ømax.pin: 0.4 Ømax.pin: 0.6 Ømax.pin: 0.8...
- Página 31 更换加热芯 USB 接口 自我们官网下载最新软件，确保您的焊台处于最佳状态。 1. 取下滤网和残锡收集管。 2. 卸下固定螺丝如图所示并拆下加热芯。 JBC 更新程序 (JBC Updater) 3. 插入新加热芯并逆行相同步骤。 www.jbctools.com/software.html 加热芯 通过USB接口更新软件。 Ref. DSv-DS USB AB 连接线 JBC Updater 固定螺丝 残锡收集管 滤网 JBC 管理员 (JBC Manager) www.jbctools.com/manager.html 通过该程序使用电脑管理和跟踪多台焊台。 可将数据导出到其他电脑上。 更换吸锡泵滤网 吸滤器 重点: 不要用尖锐物品打开 Ref. 0821830 吸滤器以免损坏。 任何JBC 焊台...
- Página 32 操作 流程控制 JBC 专属加热系统 工作屏 显示特定固定温度 Fixed temp 3 5 0 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作，并提高焊接质量。 Levels ºC 2 5 0 3 5 0 4 0 0 显示已选温度等级 之后，烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 Selected temp. 3 5 0 固定温度 工作屏提供工具 1. 工作...
- Página 33 温度等级设置 这允许在3个不同温度之间快 不适用 450ºC (356-840ºF)。 更改 间的接触，使助焊剂无法 类似于 “固定一个温度” 的参 速切换。 根据您的焊接应用 温度限制用于不常见的应用， 发挥正常功效，严重降低 数。 在这种情况下 ，用户可以 允许的温度值来设置。 如低/高熔点锡焊（HMP）或 烙铁头寿命。 如果焊点需 根据不同的功率要求设置最 者塑料应用（比如铆合）。 要更大功率（比如多层板 多3个温度值。 或者高散热板） ，JBC强烈 最低温度 推荐配合使用其他辅助产 设定进行工作的最低温度。 品如预热台。 睡眠延时 因为我们的工具可以仅在2 默认的最低温度为200ºC 设置工具在置放架上起并保 秒内从默认睡眠模式升到工 (392ºF).。 对于有铅应用来说 持所选温度到进入睡眠模式 作温度， 此参数预设为0分 这被视为适当的起始温度。 的时间。 焊嘴温度随即降到 钟。 一旦工具被回放到置放 睡眠温度（默认150ºC/302ºF 架上， 温度将自动降到睡眠...
- Página 34 电源被切断， 焊嘴温度降至 做加锡保养也有助于保护涂 生锈或航脏的表面会减少传递到焊点的热 室温。 层，防止焊嘴氧化，延长焊嘴 量。 寿命。 - 定期检查电线和管子。 - 按如下图示更换熔断保险丝： 1. 推动黑色盖子取下保险丝。 如有必要可使 2. 将新的保险丝放入保险丝盒，并将其放入 用工具。 工作台。 温度修正 设置数值在±50°C (± 90°F) 当用户更换烙铁头 提供所选温度和实际温度之 以实现零失误。 JBC强烈推荐 类型， 此参数须重设至 间的更精确的修正。 使用TID-A或TIA-A测温仪以 0°C/F 或者适合该烙铁 获得精确的读数。 头的温度值。 比如，为 C245966（粗类型）设置的 修正值为+20°C (+36°F)， 之后用户更换到C245030 （较细类型）而没有重设修 正值，在C245030不需要 调整温度的情况下 ， 用户 实际上在低20°C (+36°F) 的温度下作业。 - 更换任何受损的元件。 仅使用JBC原装配件。 - 修理必须由JBC专业技术服务人员进行。...
- Página 35 w w w.jbctools.com 安全 技术规格 CV-1E 120V 50/60Hz. 输入保险丝: 2A. 输出: 23,5V. 主机款式: CSV-1E 必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。 CV-2E 230V 50/60Hz. 输入保险丝: 1A. 输出: 23,5V. 主机款式: CSV-2E CV-9E 100V 50/60Hz. 输入保险丝: 2A. 输出: 23,5V. 主机款式: CSV-9E - 重量: 2.8 Kg (6.2 lb) - 不要使用本产品用于焊接或返修以外的任何目的。 不正确使用可能造成火灾。 - 尺寸: 150 x 175 x 145 mm - 最高输出功率: 40W - 电源线必须插入核准的电源。 确保使用前妥善接地。 拔掉电源时握住插头，而不是电线。 - 温度范围: 180-450°C (356-840°F) (±5%) - 空置温度稳定性 (静止空气): ±1.5 ºC / ±3 ºF - 请勿在带电部件上操作。 - 焊接接地电阻: <2 ohms - 焊接接地电压: <2mV RMS - 该工具在不使用时应放置在支架上，以激活休眠模式。 - 工作室温: 10-40 ºC / 50-104 ºF - USB 连接焊台-PC 烙铁头，金属部分和支架即使在焊台被切断电源时仍旧是热的。 MV-A 小心轻放， 包括调整支架位置时。 - 重量: 0.7 Kg (1.55 lb) - 尺寸: 145 x 55 x 225 mm - 设备开着时，...
