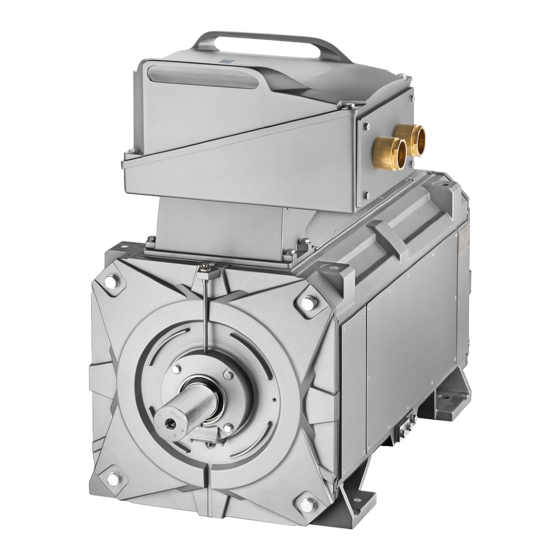

Siemens SIMOTICS FD 1LP1 Instrucciones De Servicio

Siemens SIMOTICS FD 1LP1 Instrucciones De Servicio

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Edición
01/2019
Instrucciones de servicio
Instrucciones de montaje
Motores de baja tensión
SIMOTICS FD
Tipo 1LP1
www.siemens.com/drives

Publicidad

Tabla de contenido
loading

Manuales relacionados para Siemens SIMOTICS FD 1LP1

Resumen de contenidos para Siemens SIMOTICS FD 1LP1

  • Página 1 Instrucciones de servicio Instrucciones de montaje Motores de baja tensión SIMOTICS FD Tipo 1LP1 Edición 01/2019 www.siemens.com/drives...
  • Página 2 23.01.2019 19:58 V11.01...
  • Página 3 Introducción Consignas de seguridad Descripción Motores de baja tensión Preparación para el uso SIMOTICS FD Tipo 1LP1 Montaje Conexión eléctrica Instrucciones de servicio Instrucciones de montaje Puesta en marcha Funcionamiento Mantenimiento periódico Repuestos Gestión de residuos Service and Support Datos técnicos y planos Documentos de calidad Edición 01/2019...
  • Página 4 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 5: Tabla De Contenido

    Forma constructiva IM B5 con pata de apoyo................32 4.12 Emisión de ruidos........................33 4.13 Límites de velocidad de giro ....................33 4.14 Fluctuaciones de tensión y frecuencia en la alimentación por red.........33 4.15 Sincronización de fases al conmutar a otra red ..............34 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 6 Alineación y fijación de la máquina con la máquina accionada (IM B5) ........64 5.4.4 Alineación y fijación de la máquina con la máquina accionada (IM V1, V10) ......65 5.4.5 Fuerzas axiales y radiales......................66 Conexión eléctrica ............................67 Consignas de seguridad para la conexión eléctrica...............67 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 7 Puesta en marcha del ventilador externo................97 Valores de ajuste para la vigilancia de la temperatura de los cojinetes.........98 Valores de ajuste para la vigilancia de la temperatura del devanado........98 Marcha de prueba ........................99 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 8 9.1.15 Reparación de daños en la pintura ..................130 9.1.16 Mantenimiento de las cajas de bornes.................130 Reparación...........................131 9.2.1 Preparación de los trabajos de reparación ................131 9.2.2 Tornillos con revestimiento preCOTE ..................132 9.2.3 ventilador externo.........................132 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 9 RoHS - Restricción de uso de determinadas sustancias peligrosas........163 11.2 Información según el artículo 33 del reglamento REACH............163 11.3 Preparación del desmontaje ....................164 11.4 Desarme de la máquina .......................164 11.5 Eliminación de los componentes..................164 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 10 Tabla 10-2 Repuestos para ventilador externo ..................145 Tabla 10-3 Repuestos para ventilador externo ..................146 Tabla 10-4 Repuestos del filtro de aire......................147 Tabla 10-5 Repuestos para inserto de rodamiento lado LA/DE y lado LCA/NDE........148 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 11 Selección del tipo de motor .......................102 Figura 7-2 Introducción de datos del motor ....................103 Figura 9-1 Desmontaje del retén ........................134 Figura 9-2 Desmontaje de la junta anular laberíntica (esquema de principio) ...........135 Figura 9-3 Montaje del retén........................137 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 12 Caja de bornes 1XB7750 con entrada de cables estándar............157 Figura 10-14 Caja de bornes auxiliar 1XB9014 ...................158 Figura 10-15 Caja de bornes auxiliar 1XB9015 ...................159 Figura 10-16 Caja de bornes auxiliar 1XB9016 ....................160 Figura 10-17 Caja de bornes auxiliar 1XB302....................161 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 13: Introducción

    My/ww/es/documentation) La función "Documentación" le permite componer sus propios documentos a partir de los manuales de Product Support. Estas composiciones pueden completarse también con otros contenidos de Product Support, como FAQ o características. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 14 La función "Documentación" le permite componer su propia documentación de la instalación de forma eficaz. La "Documentación" compuesta en un idioma también puede editarse automáticamente en otro de los idiomas disponibles. La funcionalidad completa solo está a disposición de usuarios registrados. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 15: Consignas De Seguridad

    2. Proteger contra reconexión accidental. 3. Cerciorarse de la ausencia de tensión. 4. Poner a tierra y cortocircuitar. 5. Cubrir o delimitar las piezas bajo tensión. Tras finalizar los trabajos, deshaga las operaciones realizadas en orden inverso. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 16: Personal Cualificado

    ● Si deben retirarse cubiertas, primero desconecte la máquina y aíslela de la alimentación. Cumpla las "5 reglas de seguridad". ● No retire las cubiertas hasta que los elementos rotativos se hayan detenido completamente. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 17 ● Procure un servicio seguro de la máquina dentro de su instalación adoptando medidas reductoras del nivel acústico. Medidas reductoras del nivel acústico: – Tapas – Aislamientos acústicos – Protecciones auditivas SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 18: Dispositivos Sensibles A Las Cargas Electrostáticas

    = suelo conductor b = mesa antiestática c = calzado antiestático d = ropa de trabajo anties‐ e = pulsera antiestática f = puesta a tierra de los armarios tática SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 19: Inmunidad A Perturbaciones

    ● Tenga en cuenta las normas de protección y seguridad nacionales. ● Está prohibido que las personas con marcapasos se encuentren en la proximidad de la máquina. ● No lleve consigo soportes de datos magnéticos o electrónicos. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 20 Consignas de seguridad 2.8 Campos electromagnéticos durante el funcionamiento de instalaciones eléctricas de potencia SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 21: Descripción

    Forma constructiva IEC/EN 60034‑7 Designación de conexiones y sentido de giro IEC/EN 60034‑8 Emisión de ruidos IEC/EN 60034‑9 Comportamiento de arranque, máquinas eléctricas giratorias * IEC/EN 60034‑12 Niveles de vibraciones mecánicas IEC/EN 60034‑14 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 22 Placa de características La placa de características contiene los datos de identificación y los datos técnicos más importantes. Los datos de la placa de características y los acuerdos contractuales establecen los límites del uso reglamentario. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 23: Datos De La Placa De Características

    (10) Clase térmica de la utilización (24) Localidad/país de producción SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 24 Sistema de gestión de calidad Siemens AG utiliza un sistema de gestión de calidad que cumple los requisitos de ISO 9001 e ISO 14001. Certificados para descargar Puede descargar los certificados de la serie de motores SIMOTICS en el siguiente enlace: Certificados (https://support.industry.siemens.com/cs/ww/es/ps/13358/cert)
  • Página 25 G3 según EN 779. El grado de eliminación medio [Am] se sitúa entre el 80 % y el 90 %. Grado de protección La máquina tiene grado de protección IP23. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 26 "grasa obturadora" según la función que cumple. Diseño La tapa exterior del cojinete forma, con la caja del cojinete, el espacio colector de grasa lubricante usada y, con la junta anular laberíntica (opcional), la antecámara para la grasa SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 27 Encontrará más información al respecto en el catálogo D81.8, capítulo 2. Dispositivos complementarios A petición del cliente se pueden montar por dentro o por fuera diversos dispositivos complementarios, p. ej. sondas térmicas para vigilar los cojinetes o los devanados. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 28 Descripción Calefacción anticondensaciones (opción) La máquina está equipada con una calefacción anticondensaciones. Los datos de conexión figuran en una placa adicional de la máquina. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 29: Preparación Para El Uso

    ● En una forma constructiva vertical con entrada de aire desde arriba, los orificios de entrada de aire se tienen que proteger contra la penetración de cuerpos extraños y agua. Consulte también Conectar el motor de ventilador externo (Página 89) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 30: Necesidades De Espacio Para La Ventilación

    Respete un espacio libre para la entrada de aire en el lugar de utilización de la máquina (A). Disponga espacio suficiente en el lugar de utilización de la máquina para que el filtro de aire SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 31: Circuito De Enclavamiento Del Motor Del Moto-Ventilador Externo

    En las máquinas con moto-ventilador externo utilice un circuito de enclavamiento que impida la conexión y utilización de la máquina principal cuando el moto-ventilador externo no está en funcionamiento. Consulte también Conectar el motor de ventilador externo (Página 89) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 32: Protección Térmica Del Motor

    El peso de la máquina figura en la placa de características; los datos geométricos figuran en el dibujo dimensional. ● La máquina cuenta en su parte inferior con un taladro roscado M36 en el que se puede fijar la pata de apoyo. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 33: Emisión De Ruidos

    Si no se indica otra cosa en la placa de características, la fluctuación de tensión/frecuencia permitida se corresponde con la de la zona B especificada en IEC/EN 60034‑1. Las fluctuaciones divergentes permitidas se indican en la placa de características. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 34: Sincronización De Fases Al Conmutar A Otra Red

    Nota La responsabilidad del árbol de transmisión en su conjunto recae sobre el proyectista de la instalación. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 35: Transporte

    Observe la siguientes consignas de seguridad: ● Ejecute todos los trabajos con precaución y cuidado. ● Siga las instrucciones que pueda contener la documentación de envío. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 36 ● Desmonte el dispositivo de inmovilización del rotor únicamente en posición vertical. ● En caso de transporte en posición horizontal, fije el rotor antes de volcar la máquina. El fabricante puede entregar las máquinas verticales en posición horizontal. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 37: Comprobación Del Suministro

    ● Presente inmediatamente una reclamación ante la persona de contacto competente por los defectos reconocibles o el suministro incompleto. Las instrucciones de servicio forman parte del alcance de suministro; guárdelas en un lugar accesible. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 38: Inmovilización Del Rotor

    – Desmonte el dispositivo de inmovilización del rotor únicamente en posición vertical. – En caso de transporte en posición horizontal, fije el rotor antes de volcar la máquina. El fabricante puede entregar las máquinas verticales en posición horizontal. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 39: Figura 4-1 Fijación Axial Del Rotor

    Fuerza de pretensado axial para otros tipos de sistemas de inmovilización del rotor Nota Conservación del dispositivo de inmovilización del rotor Es imprescindible que conserve el dispositivo de inmovilización del rotor. Deberá volverse a montar en caso de desmontaje y nuevo transporte. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 40: Elevación Y Transporte De La Máquina

    Daños por parada en los cojinetes debidos a un almacenamiento inadecuado En caso de almacenamiento inadecuado existe peligro de daños por parada en los cojinetes. Como consecuencia pueden producirse daños como marcas de parada y corrosión. ● Siga las especificaciones de almacenamiento. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 41 ● Las cubiertas o toldos para la protección contra la intemperie no deben tocar la superficie del material almacenado. De lo contrario, obstaculizarían la circulación del aire por debajo de la mercancía almacenada. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 42 Almacenamiento durante más de tres meses Reengrase la máquina cada dos años tras su almacenamiento. 1. Desembale la máquina. 2. Retire, si existe, el dispositivo de inmovilización del rotor. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 43: Almacenamiento De Las Esteras De Filtro (Opción De Filtro De Aire)

    Aplique una pintura anticorrosiva permanente a todas las piezas desnudas accesibles. ● Inspeccione la máquina periódicamente y aplique otra capa de pintura anticorrosiva si es necesario. Consigne por escrito los trabajos de conservación para poderlos anular antes de una posterior puesta en marcha. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 44: Alimentación Por Convertidor

    Como consecuencia podría dañarse el devanado. ● Procure finalizar el proceso en el plazo de dos horas. ● Solucione la causa del fallo. ● Utilice una vigilancia de defecto a tierra. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 45: Tensión De Entrada Del Convertidor

    C (IVIC C = fuerte). Si pueden aparecer picos de tensión superiores a los de IVIC C, diríjase a su persona de contacto de Siemens. ● Con una tensión de red (tensión de entrada del convertidor) de máx. 480 V y alimentación por convertidor SINAMICS G/SINAMICS S con alimentación no regulada/regulada:...
  • Página 46 ● Utilice filtros de modo común (núcleos de amortiguación) en la salida del convertidor. De la selección y el dimensionamiento se encarga el distribuidor de Siemens. ● Limite la subida de tensión utilizando filtros de salida. Los filtros de salida atenúan el contenido de armónicos en la tensión de salida.

  • Página 47: Cojinetes Aislados En Caso De Alimentación Por Convertidor

    ● No puentee el aislamiento de los cojinetes en trabajos de montaje posteriores, como, p. ej., la integración de un sistema de lubricación automático o de un sensor de vibraciones no aislado. ● Si es necesario, diríjase al ServiceCenter. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 48: Funcionamiento Con Convertidor (Variador) En Red Con Puesta A Tierra

    Existe peligro de daños materiales. ● Instale un conductor de protección suficientemente dimensionado. ● Conecte el conductor de protección al borne de puesta a tierra en la carcasa del motor. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 49: Montaje

    ● En caso necesario, utilice elementos auxiliares apropiados donde poder encaramarse para realizar los trabajos de montaje en la máquina. ● No pise los cables ni las piezas complementarias durante el montaje. No utilice las piezas complementarias como medio para encaramarse. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 50: Preparación Del Montaje

    ● Antes de arrancar la máquina por primera vez ● Después de un periodo de almacenamiento o parada prolongado ● En el marco de trabajos de mantenimiento SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 51: Comprobación De La Resistencia De Aislamiento Y El Índice De Polarización

    40 °C. Ello garantiza la comparación con los valores mínimos indicados. 5. Lea la resistencia de aislamiento 1 minuto después de establecer la tensión de medida. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 52: Resistencia De Aislamiento Del Devanado Del Estátor A 40 °C

    Así, con una temperatura del devanado de aprox. 25 °C, las resistencias de aislamiento mínimas son 20 MΩ (U ≤ 1000 V) o 300 MΩ (U > 1000 V). Estos valores son aplicables al SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 53 Valores límite de la resistencia de aislamiento de la calefacción anticondensaciones La resistencia de aislamiento de la calefacción anticondensaciones respecto a la carcasa de la máquina no deberá ser inferior a 1 MΩ al medir con 500 V CC. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 54: Preparación De Las Superficies De Conexión (Im B3)

    ● Asegúrese de que las superficies de los cimientos sean planas y estén limpias. Nota Calzas Para una superficie de apoyo definida, puede solicitar calzas (opción L31) al centro de asistencia técnica de Siemens. ● Compruebe las dimensiones de los orificios para las patas. Consulte también Service and Support (Página 167) 5.2.5...

  • Página 55: Comprobación De Los Elementos De Suspensión De Carga

    Tumbado sin dispositivo de inmovilización del rotor Si el dispositivo de inmovilización del rotor no está instalado, el cojinete podría dañarse al tumbar la máquina. ● Inmovilice el rotor antes de tumbar la máquina hasta la posición horizontal. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 56: Retirada De La Protección Contra La Corrosión

    LA/DE de la forma siguiente: ● La letra H significa equilibrado con media chaveta. ● La letra F significa equilibrado con chaveta entera Figura 5-1 Tipo de equilibrado en el lado LA/DE SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 57 Peligro en caso de salir despedida la chaveta La chaveta solo está asegurada contra su desprendimiento durante el transporte. En caso de un funcionamiento sin estar calados los elementos de transmisión, p. ej. el acoplamiento, la chaveta puede salir despedida. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 58: Elevación Y Transporte

    ● Para la elevación, utilice solo los elementos de suspensión de carga montados en la carcasa del estátor. ● Utilice los elementos de suspensión de carga en función de la posición de la máquina. ● Utilice exclusivamente guías de cable y eslingas o distanciadores apropiados. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 59: Colocación De La Máquina

    ● No hay agua de condensación en la máquina. Colocación de la máquina ● Coloque la máquina lentamente y con cuidado en el lugar de colocación, evitando los golpes. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 60: Drenaje Del Agua De Condensación

    En la zona del pie o enfrente de los dispositivos de reengrase del escudo portacojinete en el lado LA/DE hay un orificio de desagüe que en caso necesario está cerrado con un tornillo de cierre. Figura 5-2 Desagüe de agua de condensación con montaje vertical SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 61: Alineación Aproximada De La Máquina

    El elemento de transmisión, p. ej. un semiacoplamiento, ya está calado. Alineación aproximada de la máquina ● Para el posicionamiento horizontal, desplace la máquina lateralmente sobre el cimiento. Al hacerlo, procure mantener la posición axial. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 62: Montaje De La Máquina

    Sobre todo cuando el motor funciona a velocidades altas o cuando se utilizan acoplamientos rígidos, la situación de equilibrado del eje (equilibrado con chaveta entera o con media chaveta) y los defectos de alineación afectan principalmente a la vida útil de los cojinetes. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 63: Divergencias Admisibles Al Alinear La Máquina Con Acoplamiento Elástico

    Nota Dilatación de la máquina A la hora de alinear la máquina tenga en cuenta su dilatación al calentarse. Consulte también Pares de apriete de las uniones roscadas (Página 169) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 64: Alineación Y Fijación De La Máquina Con La Máquina Accionada (Im B5)

    5. Acerque la máquina totalmente a la contrabrida de manera que quede completamente apoyada. 6. Fije la máquina con los tornillos de fijación embridados y, por último, sustituya los pernos de anclaje. Consulte también Pares de apriete de las uniones roscadas (Página 169) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 65: Alineación Y Fijación De La Máquina Con La Máquina Accionada (Im V1, V10)

    5. Deposite la máquina totalmente sobre la contrabrida de manera que quede completamente apoyada y retire los pernos de anclaje. 6. Fije la máquina con los tornillos de fijación embridados. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 66: Fuerzas Axiales Y Radiales

    Fuerzas axiales y radiales Los valores permitidos para las fuerzas axiales y radiales se pueden consultar en el centro de asistencia técnica de Siemens (Página 167) o en el catálogo de la máquina. ATENCIÓN Daños en los cojinetes o en el eje Grandes masas accionadas y con centro de gravedad fuera de los extremos del eje pueden provocar resonancias.

  • Página 67: Conexión Eléctrica

    ● Antes de iniciar los trabajos, establezca una conexión segura del conductor de protección. ● En la entrada de cables de la caja de bornes se pueden hermetizar y fijar los cables de conexión. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 68: Caja De Bornes

    En función de la caja de bornes, puede haber diferentes entradas de cables y formas de conectar los cables. La caja de bornes montada en la máquina se puede identificar mediante las figuras de los capítulos siguientes. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 69: Caja De Bornes 1Xb1621

    ● Conectar cables con terminales de cable (Página 83) Consulte también Introducir los cables en la caja de bornes 1XB... con junta escalonada (Página 80) 6.3.2 Caja de bornes 1XB1631 Figura 6-3 Caja de bornes 1XB1631 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 70: Caja De Bornes 1Xb7730

    Aquí encontrará más información: ● Introducir los cables en la caja de bornes 1XB... con pasacables (Página 81) ● Conectar cables con terminales de cable (Página 83) ● Conectar cables sin terminales de cable (Página 84) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 71: Caja De Bornes 1Xb7731

    Los cables de conexión se introducen en la caja de bornes 1XB7740 mediante pasacables con agujeros roscados 4 x M80 x 2 y 3 x M25 x 1,5. Los pasacables no están incluidos en el alcance de suministro estándar. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 72: Caja De Bornes 1Xb7750

    Para cambiarla al otro lado del motor es necesaria la asistencia del Service Center (Página 167). Si desea girar otras cajas de bornes distintas a las que se indican a continuación, consulte también al centro de asistencia técnica. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 73 7. Gire ±90° la caja de bornes en la dirección deseada. Deposite la caja de bornes con cuidado. Al hacerlo no dañe la junta. 8. Atornille la caja de bornes con la consola/la canaleta de cables (4 x M16, par de apriete 170 Nm). SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 74 8. Gire ±90° la caja de bornes en la dirección deseada. Deposite la caja de bornes con cuidado. Al hacerlo no dañe la junta. 9. Atornille la caja de bornes con la consola/la canaleta de cables (4 x M16, par de apriete 170 Nm). SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 75: Montaje/Desmontaje De La Caja De Bornes

    1. Afloje dos tornillos diagonales de la tapa de la caja de bornes y sustitúyalos por varillas roscadas. 2. Afloje los otros dos tornillos. 3. Extraiga la tapa de la caja de bornes con cuidado por encima de las varillas roscadas. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 76: Preparativos

    ● Información para dimensionamiento y configuración ● Requisitos según IEC/EN 60204‑1 ● Dimensionado para tendido en grupo, p. ej., según DIN VDE 0298 parte 4 o IEC 60364-5-52 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 77: Conexión De Conductores De Puesta A Tierra

    ● Asegúrese de que la superficie de conexión esté desnuda para el contacto y protegida con un producto adecuado contra la corrosión, p. ej., vaselina sin ácido. ● Coloque el anillo elástico y la arandela bajo la cabeza del tornillo. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 78: Conexión Sin Caja De Bornes

    ● Asegúrese de que la caja de bornes externa está dimensionada según los datos de la placa de características y es adecuada para el uso en cuestión. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 79: Sentido De Giro

    Tenga en cuenta que usted mismo es el responsable de que la placa de entrada siga teniendo suficiente resistencia después de introducir las roscas. 3. Monte la placa de entrada de cables y los cables con los pasacables en la caja de bornes. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 80: Entrada Y Tendido De Los Cables

    2. Recorte el inserto obturador de modo que su abertura sea de 1 a 3 mm menor que el diámetro del cable. 3. Pase el inserto obturador por encima del extremo del cable. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 81: Introducir Los Cables En La Caja De Bornes 1Xb

    Los cables de conexión se introducen en la caja de bornes mediante una placa de entrada de cables o boquillas de entrada de cables sustituibles. De forma estándar, la placa de entrada de cables está taladrada. Los pasacables no están incluidos en el alcance de suministro estándar. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 82: Tendido De Los Cables

    ● Si hay montadas barras de conexión de aluminio, entonces coloque una arandela de acero entre el terminal de cable y la barra de conexión. De esta manera se evita la corrosión por contacto. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 83: Conectar Cables Con Terminales De Cable

    Par de apriete Tornillo de fijación M12 20 Nm Tornillos de fijación M16 40 Nm Tuercas de fijación M12 20 Nm Nota Encontrará más información al respecto en el catálogo D81.8, capítulo 2. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 84: Conectar Cables Sin Terminales De Cable

    2. Prepare el extremo del cable según el cable utilizado y el caso de aplicación. Sobre la conexión del cable no deben actuar fuerzas externas. 3. Aísle los extremos del conductor de forma que el aislamiento restante llegue prácticamente hasta la abrazadera del borne. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 85: Figura 6-10 Conexión Con Abrazaderas De Borne (Esquema De Principio)

    ① En las cajas de bornes GT640, 1XB7730 y 1XB7731 fije el cuerpo de bornes con una tuerca de sujeción M12 al espárrago del soporte de bornes con un par de 20 Nm. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 86: Utilización De Conductores De Aluminio

    Entre el borne de puesta a tierra de la carcasa de la caja de bornes y la carcasa de la máquina, los tornillos de fijación de la caja de bornes sirven de conexión para el conductor de protección. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 87: Superficie De Apoyo Sin Escalonamientos Para La Junta De La Tapa De La Caja De Bornes

    Los valores son válidos para una altitud de instalación de hasta 2000 m. Al determinar las distancias al aire mínimas necesarias, puede incrementarse el valor de tensión de la tabla con el factor 1,1 para respetar el rango de tensión asignada en el uso general. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 88: Finalización De Los Trabajos De Conexión

    ● Intensidad asignada ● Tensión asignada ● Condiciones de la instalación, p. ej. temperatura ambiente, tipo de tendido, sección de cables condicionada por la longitud necesaria, etc. ● Requisitos según IEC/EN 60204‑1 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 89: Introducción Y Tendido De Los Cables En La Caja De Bornes Auxiliar

    4. Emborne el conductor de protección a la conexión del conductor de protección. 5. Establezca el resto de conexiones eléctricas según el esquema eléctrico. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 90: Conexión De La Vigilancia De Temperatura Del Bobinado Del Estátor

    6.6.4 Conexión de la vigilancia de temperatura del bobinado del estátor Para vigilar el devanado del estátor contra sobrecargas térmicas, el devanado lleva incorporados sensores de temperatura. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 91: Actividades Finales

    2. Cierre la caja de bornes auxiliares con la tapa correspondiente. Encontrará el par de apriete para los tornillos de fijación de la tapa en el capítulo "Pares de apriete de uniones roscadas (Página 169)". SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 92 Conexión eléctrica 6.6 Conexión de los circuitos auxiliares SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 93: Puesta En Marcha

    ● Antes de probar la máquina o ponerla en marcha sin elemento de transmisión, asegure las chavetas con un mecanismo de inmovilización adecuado. Al hacerlo, tenga en cuenta el tipo de equilibrado de la máquina. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 94: Alimentación Por Convertidor

    ● El convertidor está correctamente parametrizado. Los datos de parametrización constan en la placa de características de la máquina. Encontrará información sobre los parámetros en las instrucciones de servicio del convertidor. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 95: Medición De La Resistencia De Aislamiento Antes De La Puesta En Marcha

    "Comprobación de la resistencia de aislamiento y el índice de polarización" (Página 51) Engrase de los rodamientos antes de la puesta en marcha Los siguientes datos implican que se han respetado las condiciones de almacenamiento prescritas. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 96: Ajuste Del Dispositivo De Reengrase Automático

    ● Antes de la puesta en marcha ajuste el intervalo de tiempo y la cantidad de grasa para reengrase en el dispositivo de reengrase automático. ● Siga las instrucciones de servicio del dispositivo de reengrase para la utilización y el cambio de los cartuchos de grasa. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 97: Puesta En Marcha Del Ventilador Externo

    3. Si el sentido de giro no es correcto, invierta 2 conductores de red en la caja de bornes del motor del ventilador externo. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 98: Valores De Ajuste Para La Vigilancia De La Temperatura De Los Cojinetes

    1. Mida la temperatura de empleo normal T del devanado en el lugar de instalación en °C. empleo 2. Ajuste los valores de desconexión y advertencia de acuerdo con la temperatura de empleo T empleo SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 99: Marcha De Prueba

    Por este motivo, durante el arranque tenga en cuenta lo siguiente: ● Vigile el tiempo de aceleración y el número de arranques sucesivos. ● Respete los límites y las condiciones de arranque mencionados en el catálogo o en la documentación del pedido. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 100: Desconexión

    (si la hay) en las pausas de funcionamiento. Así evitará la formación de agua de condensación. ● Conecte la calefacción anticondensaciones como muy pronto dos horas después de desconectar la máquina. Así se evitan daños en el aislamiento del devanado. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 101: Ajuste De Los Parámetros Del Motor En El Convertidor

    1. Introduzca un nombre para el motor en el campo "Nombre de motor". Si se asignan nombres de forma inequívoca, la posterior asignación del motor resultará más sencilla. 2. Seleccione la opción "Introducir datos del motor". SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 102: Figura 7-1 Selección Del Tipo De Motor

    7.11 Ajuste de los parámetros del motor en el convertidor 3. Seleccione en el campo "Tipo de motor" la entrada "[14] SIMOTICS Serie de motores asíncronos FD". Figura 7-1 Selección del tipo de motor 4. Confirme la introducción con "Siguiente". SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 103: Figura 7-2 Introducción De Datos Del Motor

    1LL1 IC01 1LP1 IC06 1LM1 / 1MM1 IC411 1LQ1 / 1MQ1 IC416 1LH1 / 1MH1 IC71W 1LN1 / 1MN1 IC86W Figura 7-2 Introducción de datos del motor 6. Confirme la introducción con "Siguiente". SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 104: Puesta En Marcha En El Convertidor Sinamics S/G Mediante Aop30

    ● Navegue por los campos de selección con <F2> y <F3>. ● En los campos de selección puede introducir el valor deseado directamente o seleccionarlo de una lista. ● Active la selección con <F5>. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 105 – El valor del parámetro p335 (tipo de refrigeración del motor) se descifra a partir de la referencia del motor: Referencia del motor Forma de refrigeración Parámetro p335 1LL1 IC01 1LP1 IC06 1LM1 / 1MM1 IC411 1LQ1 / 1MQ1 IC416 1LH1 / 1MH1 IC71W 1LN1 / 1MN1 IC86W SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 106 Puesta en marcha 7.11 Ajuste de los parámetros del motor en el convertidor 3. Finalice la introducción de los datos del motor seleccionando el campo "Siguiente" y active dicha selección con <F5>. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 107: Puesta En Marcha En El Convertidor Sinamics G120P Mediante Iop

    – Potencia asignada – Factor de potencia asignada cos φ – Velocidad del motor Los patrones de impulsos optimizados se activan automáticamente en cuanto se selecciona el tipo de motor "SIMOTICS FD" (p300=14). SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 108 Puesta en marcha 7.11 Ajuste de los parámetros del motor en el convertidor SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 109: Funcionamiento

    ● Si deben retirarse cubiertas, primero desconecte la máquina y aíslela de la alimentación. Cumpla las "cinco reglas de seguridad". ● Mantenga las cajas de bornes siempre cerradas durante el funcionamiento. Las cajas de bornes sólo pueden estar abiertas con la máquina parada y desconectada. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 110 Si se utiliza la calefacción anticondensaciones con la máquina en marcha, podrían generarse temperaturas elevadas en la máquina. Existe peligro de daños materiales. ● Asegúrese de desconectar la calefacción anticondensaciones antes de conectar la máquina. ● Use la calefacción anticondensaciones sólo con la máquina desconectada. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 111: Conexión De La Máquina

    Un almacenamiento inadecuado puede provocar daños en el motor. Si la máquina va a estar fuera de servicio durante más de 12 meses, adopte las medidas oportunas para la protección anticorrosiva, la conservación, el embalaje y el secado. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 112: Evitar Condensación/Formación De Condensación En El Interior De La Máquina

    ● Antes de arrancar la máquina por primera vez ● Después de un periodo de almacenamiento o parada prolongado ● En el marco de trabajos de mantenimiento SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 113: Puesta Fuera De Servicio De La Máquina

    ● Examine el protocolo de la puesta fuera de servicio y anule las operaciones realizadas para la conservación y almacenamiento. ● Realice las medidas indicadas en el capítulo "Puesta en marcha". Consulte también Puesta en marcha (Página 93) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 114: Rearranque Tras Parada De Emergencia

    Realice inmediatamente una inspección tras este tipo de anomalías. Elimine la causa de la anomalía de acuerdo con las soluciones indicadas. Subsane también los posibles daños que se hayan producido en la máquina. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 115: Anomalías Eléctricas

    Cortocircuito entre espiras o cortocircui‐ Determine las resistencias del devanado y las to entre fases en el devanado del estator resistencias de aislamiento. Repárelas previa consulta con el fabricante. Sentido de giro incorrecto Compruebe la conexión. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 116: Anomalías Mecánicas

    Compruebe las vías de aire, limpie la máquina. giro incorrecto del ventilador X Vibraciones transmitidas por el reductor Ponga correctamente el reductor. Tenga en cuenta los cambios que hayan podido producirse con el incremento de temperatura. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 117: Anomalías En El Ventilador Externo

    El ventilador externo no funciona Compruebe el ventilador externo y su conexión. Suministro de aire reducido Compruebe las vías de aire, limpie la máquina. Consulte también Conectar el motor de ventilador externo (Página 89) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 118: Anomalías En Rodamientos

    Elimine la grasa en exceso. Grasa incorrecta en el cojinete Utilice la grasa correcta. Puntos descascarillados en la vía de roda‐ Sustituya el cojinete. dura Estrías de parada Sustituya el cojinete. Evite vibraciones en parada. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 119: Mantenimiento Periódico

    El contacto o la aproximación puede provocar la muerte, lesiones corporales graves y daños materiales. ● Ponga la máquina fuera de servicio. ● Desconecte la máquina. Cumpla las "5 reglas de seguridad". ● Abra la caja de conexiones solo con la máquina parada y desconectada. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 120 La máquina podría resultar dañada. ● Procure que no queden cuerpos extraños dentro ni encima de la máquina. ● Tras los trabajos fije de nuevo todas las piezas sueltas. ● Elimine minuciosamente la suciedad. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 121: Medición De La Resistencia De Aislamiento Cuando Se Realizan Trabajos De Mantenimiento

    No haya empeorado la suavidad de marcha y los ruidos emitidos durante la marcha por la máquina. No se han producido grietas ni asentamientos en los cimientos. (*) (*) Estos controles se pueden realizar con la máquina en marcha o parada. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 122: Inspección General

    Si durante la inspección detecta divergencias no admisibles respecto al estado normal, soluciónelas de inmediato. En caso contrario pueden producirse daños en la máquina. Consulte también Valores de ajuste para la vigilancia de la temperatura del devanado (Página 98) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 123: Inspección Y Mantenimiento De La Calefacción Anticondensaciones

    La grasa lubricante indicada en la placa de características de lubricación se selecciona en función de las condiciones de servicio conocidas en el momento del pedido y se utiliza en la primera lubricación. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 124: Criterios Para La Selección De La Grasa Para Rodamientos

    0 ó 1 a una temperatura de prueba de +90 °C Efecto corrosivo en cobre DIN 51811 0 o 1 a una temperatura de prueba de +120 °C Korr.° Grado de protección anticorrosión DIN 51802 / 0 - 0 Korr.° (EMCOR) ISO 11007 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 125: Grasas De Los Rodamientos Para Formas Constructivas Verticales Y Horizontales

    Datos de lubricación En la placa de lubricación de la máquina figuran los siguientes datos: ● Intervalos de reengrase en horas de funcionamiento ● Cantidad de grasa para reengrase en gramos ● Tipo de grasa SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 126 La temperatura del rodamiento aumenta primero de manera notable y después, cuando se expulsa del cojinete la grasa sobrante, desciende a su valor normal. La grasa usada se acumula en el exterior del cojinete en una cámara de grasa usada. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 127: Obturar Los Rodamientos (Opción "Mayor Grado De Protección")

    Para que la máquina se refrigere lo suficiente, las vías de aire de refrigeración deben estar limpias. ● Limpie de manera periódica el polvo y la suciedad de las rejillas, los canales, las tuberías, etc. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 128: Mantenimiento Del Ventilador Externo

    Sustitución de la estera de filtro 1. Desconecte el motor durante la sustitución del filtro. 2. Al sustituir un filtro, lleve puestos mono de protección y mascarilla para polvo fino, así como gafas protectoras y guantes. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 129: Colocación De La Estera De Filtro

    3. Atornille el conjunto formado por el cesto interior, la estera de filtro y el cesto exterior al ventilador externo. Los pares de apriete de las uniones atornilladas figuran en las instrucciones de servicio del ventilador externo. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 130: Reparación De Daños En La Pintura

    ● Compruebe los aisladores, las piezas de conexión y las conexiones de cable en la caja de bornes. ● Sustituya los componentes dañados. ADVERTENCIA Peligro de cortocircuito Los componentes dañados pueden provocar cortocircuitos, etc. Existe peligro de muerte, graves lesiones corporales y daños materiales. Sustituya los componentes dañados. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 131: Reparación

    ● Desmonte y monte la máquina correctamente. ● Utilice sólo herramientas y dispositivos adecuados. ● Sustituya inmediatamente las piezas dañadas. ● Si es necesario, diríjase al ServiceCenter (Página 167). SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 132: Tornillos Con Revestimiento Precote

    1. Antes de comenzar a trabajar asegure el grupo moto-ventilador para que no caiga. 2. Afloje los tornillos de fijación que sujetan el grupo moto-ventilador al escudo portacojinete. 3. Observe si hay elementos de fijación y consérvelos para el montaje. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 133: Cambio Del Ventilador Externo

    – Desmonte en primer lugar la campana del ventilador o la campana del ventilador externo (Página 132). – Desmonte el ventilador exterior. Nota Encontrará los esquemas de principio de la disposición de las distintas piezas en el capítulo "Repuestos (Página 141)". SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 134: Desmontar El Retén

    El anillo protector no debe retirarse par desmontar el inserto de rodamiento. ● Desmonte del eje el anillo protector junto con el retén y la tapa exterior del cojinete o el escudo portacojinete. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 135: Desmontaje De La Junta Anular Laberíntica

    5. Caliente la junta anular laberíntica durante la extracción. Consulte también Montaje de la junta anular laberíntica (Página 138) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 136: Montaje De Los Rodamientos

    12.Monte el escudo portacojinete o bien la carcasa del cojinete junto con el escudo portacojinete. 13.Monte la tapa exterior del cojinete (si la hay). 14.Monte los elementos obturadores: Si lo hay: retén (Página 137) Junta anular laberíntica (versión especial) (Página 138) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 137: Montaje Del Retén

    9.2.4.6 Montaje del retén (opción "mayor grado de protección") La antecámara de grasa de la junta anular laberíntica garantiza el mantenimiento, asociado al retén, del grado de protección IP65. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 138: Montaje De La Junta Anular Laberíntica

    1. Aplique a los tres tornillos prisioneros un adhesivo no permanente como, p. ej., Loctite 243 y enrósquelos parcialmente en la junta anular laberíntica. 2. Aplique una capa de pintura anticorrosiva en el eje en la zona de la junta anular laberíntica. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 139: Obturar La Máquina

    "Hylomar M". Respete las consignas de aplicación y seguridad del fabricante. ● Compruebe la elasticidad, el envejecimiento o los posibles daños en todos los elementos obturadores existentes, p. ej., en las cajas de bornes, y cámbielos si ya no son lo suficientemente eficaces. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 140 Mantenimiento periódico 9.2 Reparación SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 141: Repuestos

    ● Tipo de máquina ● Número de serie ● A través del código de matriz de datos y la aplicación "Siemens Industry Online Support" podrá acceder a información de producto como, por ejemplo, instrucciones de servicio y certificados de su máquina.

  • Página 142: Selección De Repuestos A Través De Internet

    La calefacción anticondensaciones está situada directamente en el devanado. La calefacción anticondensaciones no puede desmontarse si provocar daños en el devanado. Únicamente el personal especializado de los centros de asistencia técnica Siemens (Página 167) debe montar una nueva calefacción anticondensaciones.

  • Página 143: Carcasa, Estator Y Rotor

    Caja de bornes sin entrada de cables Consulte también Caja de bornes 1XB1621 (Página 151) Caja de bornes 1XB1631 (Página 153) Caja de bornes 1XB7730 (Página 154) Caja de bornes 1XB7731 (Página 155) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 144 Repuestos 10.4 Carcasa, estator y rotor Caja de bornes 1XB7740 (Página 156) Caja de bornes 1XB7750 (Página 157) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 145: Ventilador Externo (Adosado Radialmente)

    Repuestos 10.5 Ventilador externo (adosado radialmente) 10.5 Ventilador externo (adosado radialmente) Figura 10-2 Ventilador externo Tabla 10-2 Repuestos para ventilador externo Pieza Descripción 32.00 Moto-ventilador El moto-ventilador solo puede pedirse como juego completo. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 146: Ventilador Externo (Adosado Axialmente)

    Repuestos 10.6 Ventilador externo (adosado axialmente) 10.6 Ventilador externo (adosado axialmente) Figura 10-3 Ventilador externo Tabla 10-3 Repuestos para ventilador externo Pieza Descripción 32.00 Moto-ventilador El moto-ventilador solo puede pedirse como juego completo. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 147: Filtros De Aire

    Repuestos 10.7 Filtros de aire 10.7 Filtros de aire Tabla 10-4 Repuestos del filtro de aire Pieza Descripción 34.30 Kit de repuestos del filtro 34.32 Estera de filtro SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 148: Inserto De Rodamiento Lado La Y Lado Lca

    Juego de cojinetes lados LA/DE y LCA/NDE consistente en los componentes siguientes Rodamiento rígido de bolas (cojinete guía) Rodamiento rígido de bolas Retén, anillo de laberinto (opción) Retén Anillo de seguridad, anillo protector Anillo de seguridad SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 149: Inserto De Rodamiento Lado La Y Lado Lca

    Juego de cojinetes lados LA/DE y LCA/NDE consistente en los componentes siguientes Rodamiento rígido de bolas (cojinete guía) Rodamiento rígido de bolas Retén, anillo de laberinto (opción) Retén Anillo de seguridad, anillo protector Anillo de seguridad SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 150: Sensor De Velocidad (Opción)

    Pieza Descripción 20.09 Caja de bornes auxiliar adicional 55.10 Juego de sensores de velocidad (sensor, brazo de reacción, material de fijación) El juego de sensores de velocidad solo puede pedirse como juego completo. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 151: Caja De Bornes 1Xb1621

    20.00 Caja de bornes sin entrada de cables compuesta por los siguientes componentes: 20.20 Carcasa de la caja de bornes 21.41 Soporte de bornes 20.27 Riel de soporte 21.61 Regleta de bornes para circuito auxiliar 20.28 Junta de estanqueidad 22.01 Borne de abrazadera completo SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 152 20.61 Boquilla de entrada, parte superior 20.68 Junta de estanqueidad 20.62 Boquilla de entrada, parte inferior 20.70 Inserto de junta de estanqueidad para entrada 20.65 Dispositivo de alivio de tracción, parte superior SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 153: 10.12 Caja De Bornes 1Xb1631

    Boquilla de entrada, parte superior 20.66 Dispositivo de alivio de tracción, parte inferior 20.62 Boquilla de entrada, parte inferior 20.70 Inserto de junta de estanqueidad para entrada 20.65 Dispositivo de alivio de tracción, parte superior SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 154: Caja De Bornes 1Xb7730

    Chapa de conexión con cable interior 22.70 Lengüeta de apriete para conductor de protección 21.41 Soporte de bornes Tabla 10-12 Repuestos adicionales Pieza Descripción Pieza Descripción 20.51 Placa de entrada con junta de estan‐ queidad SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 155: Caja De Bornes 1Xb7731

    Puente desmontable recto, dos taladros 21.41 Soporte de bornes 22.70 Lengüeta de apriete para conductor de protección Tabla 10-14 Repuestos adicionales Pieza Descripción Pieza Descripción 20.51 Placa de entrada con junta de estan‐ queidad SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 156: Caja De Bornes 1Xb7740

    Conexión de neutro 21.41 Soporte de bornes 22.70 Lengüeta de apriete para conductor de protección Tabla 10-16 Repuestos adicionales Pieza Descripción Pieza Descripción 20.51 Placa de entrada de cables con junta de estanqueidad SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 157: Caja De Bornes 1Xb7750

    Barra de conexión para circuito principal sin taladrar 20.51 Placa de entrada de cables con junta, sin taladrar 22.39 Conexión de neutro 22.01 Borne de abrazadera completo La caja de bornes puede pedirse solo como una pieza. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 158: Caja De Bornes Auxiliar 1Xb9014

    Figura 10-14 Caja de bornes auxiliar 1XB9014 La caja de bornes auxiliar solo se puede pedir como un todo; no hay disponibles piezas individuales. Para ello, diríjase al centro de asistencia técnica (Página 167). SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 159: Caja De Bornes Auxiliar 1Xb9015

    Figura 10-15 Caja de bornes auxiliar 1XB9015 La caja de bornes auxiliar solo se puede pedir como un todo; no hay disponibles piezas individuales. Para ello, diríjase al centro de asistencia técnica (Página 167). SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 160: Caja De Bornes Auxiliar 1Xb9016

    Figura 10-16 Caja de bornes auxiliar 1XB9016 La caja de bornes auxiliar solo se puede pedir como un todo; no hay disponibles piezas individuales. Para ello, diríjase al centro de asistencia técnica (Página 167). SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 161: Caja De Bornes Auxiliar 1Xb302

    Figura 10-17 Caja de bornes auxiliar 1XB302. La caja de bornes auxiliar solo se puede pedir como un todo; no hay disponibles piezas individuales. Para ello, diríjase al centro de asistencia técnica (Página 167). SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 162 Repuestos 10.20 Caja de bornes auxiliar 1XB302. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 163: Gestión De Residuos

    0,1 %: ● N.º CAS 7439-92-1, plomo Basándonos en la información disponible actualmente, entendemos que esta sustancia no supone ningún riesgo dentro del uso reglamentario, incluida la eliminación. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 164: Preparación Del Desmontaje

    Para su posterior reciclaje, separe los componentes en las categorías siguientes: ● Acero y hierro ● Aluminio ● Metales no ferrosos, p. ej. devanados El aislamiento del devanado se calcina durante el reciclado del cobre. ● Materiales aislantes ● Cables ● Chatarra electrónica SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 165 Tenga en cuenta las normas locales. ● La lámina del embalaje hermético es una hoja compuesta de aluminio. Puede dársele un uso térmico. Las láminas sucias deben ser eliminadas mediante la incineración de desechos. SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 166 Gestión de residuos 11.5 Eliminación de los componentes SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 167: Service And Support

    (www.siemens.com/yourcontact) Siemens Support en todas partes La aplicación "Siemens Industry Online Support" le ofrece acceso en cual‐ quier momento y en cualquier lugar a más de 300.000 documentos sobre productos de Siemens Industry. La aplicación le ofrece asistencia, entre otros, en los siguientes campos de aplicación:...
  • Página 168 Service and Support SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 169: Datos Técnicos Y Planos

    Tabla B-1 Pares de apriete de uniones roscadas con una tolerancia de ±10% Caso 1080 1700 2600 4200 1200 2000 3100 4700 7500 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 170 Los pares de apriete distintos de estos para las conexiones eléctricas y las uniones roscadas de componentes con juntas planas o piezas aisladoras adjuntas se indican en los correspondientes apartados y planos. Consulte también Inmovilización del rotor (Página 38) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 171: Documentos De Calidad

    Documentos de calidad Encontrará documentos de calidad aquí: https://support.industry.siemens.com/cs/ww/es/ps/13318/cert (https:// support.industry.siemens.com/cs/ww/es/ps/13318/cert) SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 172 Documentos de calidad SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...

  • Página 173: Índice Alfabético

    Conductor de protección, 48 Anomalías eléctricas, 115 Conductor de puesta a tierra Antecámara de grasa, 127, 137 conexión, 77 Aplicación "Siemens Industry Online Support", 167 Conductor equipotencial, 45 Aplicación de la pintura, 130 Conductores de aluminio, 86 Aplicaciones, 21 Conexión, 99, 111 Conexión equipotencial, 87...
  • Página 174 80 Escudo portacojinete, 134 Lazo de goteo, 68 Esfuerzos de torsión, 34 Lesiones en los oídos, 17, 33 Esquema de conexiones en bornes, 89 Lugar de almacenamiento, 41 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 175 Pausas de funcionamiento, 111 Rodamiento, 26 Rodamientos, 112 Rodamientos Pedido de repuestos, 141 Anomalías, 118 Peligro de explosión, 21 inspección, 123 Personal cualificado, 16 montaje, 136 Perturbaciones, 19 reengrasar, 96 Piezas bajo tensión, 16 SIMOTICS FD 1LP1 Instrucciones de servicio 01/2019...
  • Página 176 Sentido de giro sentido de giro, 90 ventilador externo, 90 Versión de la máquina Servicio Técnico local, 167 IEC, 21 Siemens Industry Online Support vigilancia de temperatura Aplicación, 167 Devanado del estátor, 90 SIMOTICS Digital Data, 141 Sistema de puesta a tierra interconectado, 46 Sistema de refrigeración...
  • Página 178 Further Information www.siemens.com/drives Siemens AG Process Industries and Drives Postfach 48 48 90026 NÜRNBERG ALEMANIA...

Tabla de contenido
