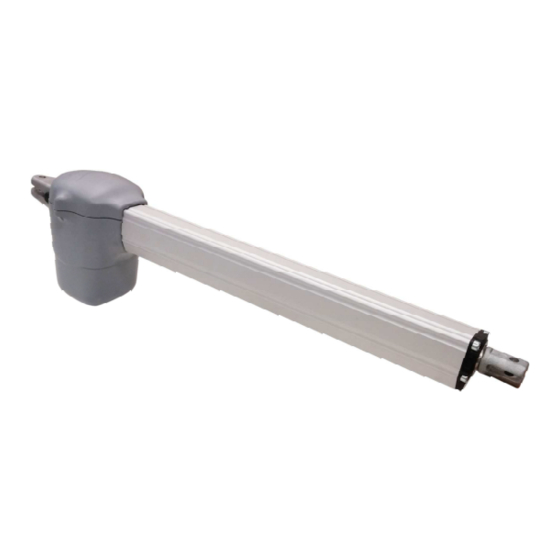

KINEO 400
MOTORIDUTTORE IRREVERSIBILE PER CANCELLI A BATTENTE
IRREVERSIBLE GEARMOTOR FOR WING GATES
MOTORÉDUCTEUR IRREVERSIBLE POUR PORTAILS À BATTANTS
MOTORREDUCTOR IRREVERSIBLE PARA CANCELAS A HOJAS
Motoriduttore
Gearmotor
Motoréducteur
Motorreductor
KINEO 400
Alimentazione
Larghezza max anta
Power Supply
Max wing width
Alimentation
Largeur max du battant
Alimentación
Longitud máx hoja
230V 50/60Hz
3 m
MADE IN ITALY
Peso max anta
Spinta max
Max wing weight
Max Thrust
Poids max du battant
Poussée maxi
Peso máx hoja
Max Empuje
250 Kg / 550 lbs
2900 N
Codice
Code
Code
Codigo
12007446

Publicidad

Tabla de contenido
loading

Manuales relacionados para Allmatic KINEO 400

Resumen de contenidos para Allmatic KINEO 400

  • Página 1 KINEO 400 MOTORIDUTTORE IRREVERSIBILE PER CANCELLI A BATTENTE IRREVERSIBLE GEARMOTOR FOR WING GATES MOTORÉDUCTEUR IRREVERSIBLE POUR PORTAILS À BATTANTS MOTORREDUCTOR IRREVERSIBLE PARA CANCELAS A HOJAS Motoriduttore Alimentazione Larghezza max anta Peso max anta Spinta max Codice Gearmotor Power Supply Max wing width...
  • Página 2 à clé). normas internacionales. Este dispositivo tiene que estar protegido contra 2° - En ce qui concerne la section et le type des câbles, le conseil de ALLMATIC cierres accidentales (por ejemplo instalándolo dentro de un panel cerrado est celui d’utiliser un câble de type H05RN-F présentant une section minimale...

  • Página 3: Disposiciòn De La Instalaciòn

    DISPOSICIÒN DE LA INSTALACIÒN A - Motorreductor KINEO 400 B - Centrale di comando con box FIG. 1 C - Selector de llave D - Antena E - Luz intermitente F - Fotocélulas externas G - Fotocélulas internas H - Columnas para las fotocélulas CARACTERÍSTICAS TÉCNICAS...

  • Página 4: Instalación Kineo 400

    INSTALACIÓN KINEO 400 CONTROL PRE-INSTALACIÓN - LA VERJA TIENE QUE MOVERSE SIN ROCES - Componentes a instalar según la norma EN12453 USO DEL CIERRE N.B.: es obligatorio uniformar las características de la verja a las normas y leyes Personas expertas Personas en vigor.

  • Página 5: Fijacion Plancha Posterior A La Columna

    FIJACION PLANCHA POSTERIOR A LA COLUMNA Plancha anterior Plancha posterior Fijar la plancha posterior a la columna (Fig. 4), respetando las medidas establecidas. Si la columna es de hierro se puede atornillar directamente el anclaje utilizando tres tonillos fileteados M8. Si la columna es de cemento fijar el anclaje con tres tornillos de expansión de Ø...

  • Página 6: Conexion Tipo Y Seccion Cables

    SOLUCION PROBLEMAS INCONVENIENTE CAUSA PROBABLE SOLUCION Alimentación de red. Controlar el interruptor principal. Controlar los selectores o mandos de STOP. Si no Presencia de STOP de emergencia. utilizados, controlar en la centralita, el puente en entrada contacto STOP. Ante un mando emitido con el radiomando o con Sustituirlo por otro fusible con las mismas el selector de llave, la cancela no abre o el motor Fusible quemado.
  • Página 7 MADE IN ITALY ALLMATIC S.r.l 32020 Lentiai - Belluno – Italy Via dell’Artigiano, n°1 – Z.A. Tel. 0437 751175 – 751163 r.a. Fax 0437 751065 http://www.allmatic.com - E-mail: info@allmatic.com 6-1624842 rev.4 03/12/2015...
  • Página 8 CENTRALITA BIOS2 Cuadro de mando programable para cancelas a batiente Guía para la instalación...

  • Página 9: Introducción

    Conectar la fase 1 del motor 2 al borne 6 de la En el caso de uso de los centralita. motores no Allmatic insertar Conectar la fase 2 del motor 2 al borne 7 de la un fusible en serie al común centralita.

  • Página 10: Alimentacion Fotocelulas

    SALIDA LUZ DE CORTESIA Se puede iluminar la zona de acción del Conectar el cable de alimentación entre los automatismo durante cada movimiento. bornes 9 y 10 de la centralita, 230Vac 100W El funcionamiento de la luz auxiliar es gestionado MAX.

  • Página 11: Aprendizaje De Un Mando

    4. Aprendizaje mandos 4.1 Aprendizaje de un mando La primer tecla memorizada realiza la función de PASO PASO (apertura y cierre de la cancela), la segunda tecla la función de apertura parcial, la tercer tecla la función OPEN y la cuarta CLOSE. La central sale de la modalidad aprendizaje si luego 10 segundos no recibe una nueva tecla o mando.
  • Página 12 Para un correcto funcionamiento del automatismo, es absolutamente indispensable usar los paros mecánicos en apertura y en cierre. 5.2 Aprendizaje recorrido avanzado (parámetro = ) Conectar la salida MOTOR 1 la hoja que va a tope y a la cual se ha conectado un eventual electrocerradura. El MOTOR 1 siempre se activa primero en apertura y luego en cierre.

  • Página 13: Menú Básico

    6. Menú Ejemplo Menu base Entrada en los menú: Para entrar en el menú base mantener presionada la tecla MENU por al menos un segundo Para entrar en el menú avanzado mantener presionada la tecla MENU por al menos 5 segundos Ejemplo Menu avanzado Navegación en los menú: Es posible pasar entre las voces de menú...
  • Página 14 VALORES REGULA- UNI- MENU DESCRIPCION BLES DEFAULT min-max Comportamiento PHOTO2    0 = Habilitada sea en apertura que en el cierre AP/CH 1 = Habilitada solo en apertura AP Test fotodispositivos 0 = deshabilitado    1 = habilitado PHOTO1 2 = habilitado PHOTO2 3 = habilitado PHOTO1 y PHOTO2 Tipología banda...

  • Página 15: Descripción Menú

    6.3 Descripción menú: 6.3.1 Menú básico Tiempo de cerradura automática Activa con cancela parada en la posición de apertura total, la cancela se cierra luego de haber esperado el tiempo . En esta fase el display muestra con el guión destellante, que en los últimos 10 segundos es sustituido de la cuenta hacia atrás. Tiempo de cerradura luego el tránsito Si durante la apertura o en la partida de apertura el haz de las fotocélulas ha sido oscurecido y luego liberado, la cancela se cierra luego de haber esperado el tiempo ...
  • Página 16 6.3.2 Menú avanzado .. Bluetooth Voz del menú necesaria para el primer acoplamiento entre un dispositivo Android y la central de mando. Hacer referencia a la guía de aplicación Android para el procedimiento de conexión. .. Elettrofreno Breve inversión de marcha a par reducida para descargar la inercia de la cancela. La operación es efectuada con cada paro del motor hecha excepción para el caso de inversión inmediata.
  • Página 17 .. Hombre presente En la modalidad hombre presente la cancela se mueve exclusivamente hasta que el mando es presente; al liberarlo se pone en stop. Los mandos habilitados son OPEN y CLOSE. Son inactivos SS y PED. En modalidad hombre presente son deshabilitadas todas las operaciones automáticas, comprendidas las breves o totales inversiones.

  • Página 18: Funcionamiento Normal

    7. Display y estados de la centralita 7.1 Funcionamiento normal: Standby - Cancela cerrada o reencendido tarjeta luego el apagado Cancela en apertura Cancela en cierre Cancela parada por el usuario durante la apertura Cancela parada por el usuario durante el cierre Cancela parada por una agente externo (fotocélulas, stop) Cancela abierta sin cerradura automática Cancela abierta en apertura parcial sin cerradura automática...

  • Página 19: Led Entradas Y Seguridades

    NC / 8k2 9. Motores El funcionamiento correcto se asegura solamente con el uso de motores Allmatic. Para una mayor seguridad se aconseja de insertar un fusible (T 3,15A) en serie al común de ambos motores. Es disponible un kit precableado (opcional) que se puede insertar como indicado en el diseño abajo citado.
