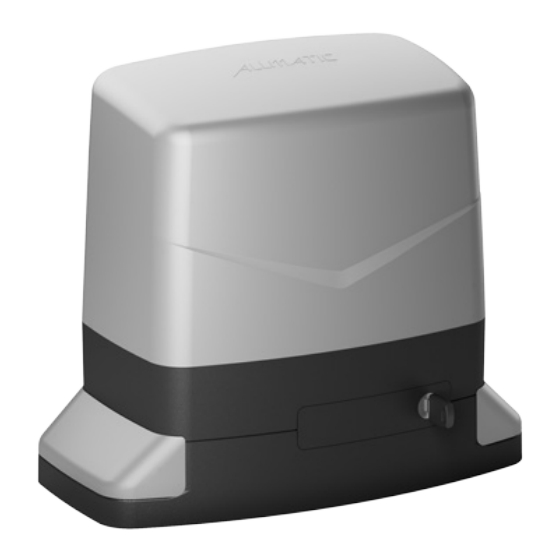

KALOS XL
IT OPERATORE IRREVERSIBILE
PER CANCELLI SCORREVOLI
EN IRREVERSIBLE OPERATOR
FOR SLIDING GATES
FR OPERATEUR IRREVERSIBLE
POUR PORTAILS COULISSANTES
ES OPERADOR IRREVERSIBLE
PARA VERJAS CORREDERAS
NL AANDRIJVING VOOR
SCHUIFPOORTEN
DE SELBSTHEMMENDER
TORANTRIEB FÜR SCHIEBETOREN
TUR KAYAR KAPILAR İÇİN GERİ
DÖNDÜRÜLEMEYEN OPERATÖR
IT Operatore
EN Gearmotor
FR Operator
ES Operador
NL Aandrijving
DE Torantrieb
TUR Operatör
KALOS XL 1500
KALOS XL 1200
KALOS XL 800
KALOS XL 1000 120V
KALOS XL 1000 24V
KALOS XL 600 24V
FAST
KALOS XL 1500 24V
POWER
KALOS XL 1000 24V
POWERSPEED
6-1624804 - rev. 10 - 20/09/2021
Alimentazione
Centralina
Power Supply
Control unit
Alimentation
Centrale de commande
Alimentacion
Cuadro de mando
Voeding
Besturingseenheid
Stromspannung
Steuereinheit
Güç beslemesi
Kumanda merkezi
230V 50/60Hz
BIOS1
230V 50/60Hz
BIOS1
230V 50/60Hz
BIOS1
120V 50/60Hz
BIOS1 120
24Vdc
BIOS1 24V
24Vdc
BIOS1 24V
24Vdc
BIOS1 24 POWER
24Vdc
BIOS1 24 POWER
Peso max cancello
Spinta max
Max gate weight
Max Thrust
Poids maxi portail
Poussée maxi
Peso máx verja
Max Empuje
Max gewicht poort
Max duwkracht
Max Torgewicht
Max Schubkraft
Kapının azami ağırlığı
Azami itme kuvveti
1500 kg / 3307 lbs
152 Kg / 335 lbs
1200 Kg / 2645 lbs
81 Kg / 179 lbs
800 Kg / 1765 lbs
71 Kg / 157 lbs
1000 Kg / 2205 lbs
76 Kg / 168 lbs
1000 Kg / 2205 lbs
76 Kg / 168 lbs
600 Kg / 1323 lbs
76 Kg / 168 lbs
1500 kg / 3307 lbs
91 Kg / 200 lbs
1000 Kg / 2205 lbs
76 Kg / 168 lbs
Codice
Code
Code
Codigo
Code
Code
Kod
12007859
12007881
12007882
12007884
12007886
12007877
12007839
12007852
