Procedimiento de instalación
PRECAUCIÓN
Solo se puede comprobar el correcto funcionamiento
de la bomba de drenaje en el modo Cool.
Si no ha finalizado la conexión de los cables eléctricos:
Retire la caja de mando de la unidad interior.
Conecte la fuente de alimentación (220~240V,
50 Hz) a los terminales L y N.
Vuelva a colocar la cubierta de la caja de mando y
encienda la unidad interior.
PRECAUCIÓN
Si no se detecta el interruptor de flotador
debido a la falta de agua en la bandeja de
drenaje, la bomba de drenaje no funcionará.
Si se conecta la fuente de alimentación
directamente a los terminales L y N, podría
aparecer un mensaje de error de comunicación.
Tras completar la prueba de drenaje, apague la
unidad y desconecte la fuente de alimentación.
Vuelva a colocar la cubierta de la caja de mando.
c Compruebe si la bomba de drenaje funciona
correctamente.
d Compruebe si el drenaje se realiza correctamente
al final de la tubería de drenaje.
e Compruebe la existencia de fugas en la
tubería de drenaje y la parte de conexión
correspondiente.
f Si existen fugas, compruebe si la unidad interior
está nivelada, la parte de conexión del tubo de
drenaje, la parte de conexión de la tubería de
drenaje y la conexión de la bomba de drenaje.
g Si al terminar la prueba de drenaje queda agua
condensada en la bandeja de drenaje, elimínela.
Paso 12 Conectar los cables de
alimentación y comunicación
PRECAUCIÓN
No olvide conectar las tuberías de refrigerante antes
de realizar las conexiones eléctricas.
Al desconectar el sistema, desconecte siempre
los cables eléctricos antes que las tuberías de
refrigerante.
16
Español
PRECAUCIÓN
No olvide conectar el aire acondicionado a tierra
antes de realizar las conexiones eléctricas. Utilice un
terminal de orejeta en el extremo de cada cable.
La unidad interior se alimenta a través de la unidad
exterior por medio de un cable de conexión H07 RN-F
(o un modelo superior) con aislamiento de caucho
sintético y cubierta de policloropreno (neopreno), de
acuerdo con los requisitos especificados en la norma EN
60335-2-40.
1 Extraiga el tornillo de la caja de componentes
eléctricos y retire la cubierta.
2 Coloque el cable de conexión a lo largo del lateral
de la unidad interior y conéctelo a los terminales
(consulte la ilustración siguiente).
3 Lleve el otro extremo del cable a la unidad exterior a
través del techo y el agujero de la pared.
4 Vuelva a colocar la cubierta de la caja de componentes
eléctricos y apriete el tornillo con cuidado.

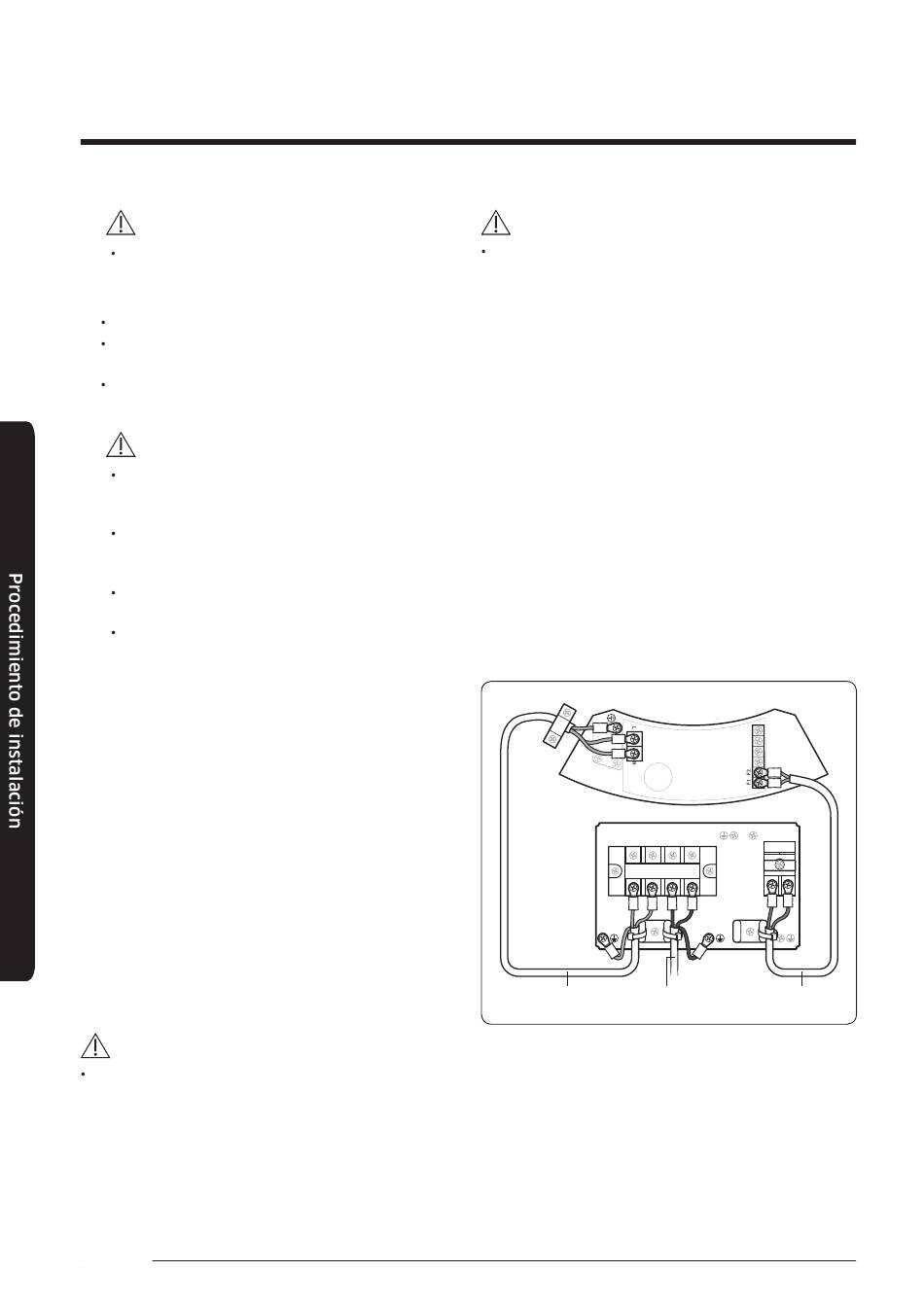

Terminales de cables) Monofásico
Unidad exterior
1(L) 2(N)
Alimentación
Cable de alimentación
interior
principal
Unidad
interior
F1 F2
L N
Cable de
comunicación
