- Página 1 Access Modular Controller 2 APC‑AMC2‑4WCF | ADS‑AMC2‑4WCF es-AR Installation manual...
-
Página 3: Tabla De Contenido
Access Modular Controller 2 Tabla de contenidos | es-AR Tabla de contenidos Instrucciones de seguridad Notas de seguridad importantes Precauciones de seguridad Desembalaje Información importante Explicación de los símbolos que aparecen en este documento Internet Introducción Descripción Configuración de equipo Características de funcionamiento... -
Página 4: Instrucciones De Seguridad
| Instrucciones de seguridad Access Modular Controller 2 Instrucciones de seguridad Notificación! Para fabricar un sistema con aprobación UL, consulte la documentación incluida en la carpeta "_UL" del CD que se suministra. Notas de seguridad importantes Lea, siga y guarde las instrucciones - Todas las instrucciones de seguridad y operación deben leerse y seguirse adecuadamente antes de poner la unidad en funcionamiento. - Página 5 No hay requisitos específicos para venta y entrega. Con respecto al almacenamiento y al funcionamiento seguro, la temperatura ambiente no debe superar el rango entre 0 °C y 50 °C. Desecho Su producto Bosch se diseño y fabricó con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Bosch Access Systems B.V.
-
Página 6: Desembalaje
Si falta algún componente, póngase en contacto con el representante del servicio al cliente o el representante de ventas de Bosch Security Systems. La caja de cartón es el embalaje más seguro para transportar la unidad. Consérvela, junto con el resto del material de embalaje, podría necesitarla en un futuro. -
Página 7: Información Importante
Bosch Security Systems conserva todos los derechos que no hayan sido expresamente concedidos. Ningún apartado de esta licencia constituye una renuncia de los derechos de Bosch recogidos en las leyes de derechos de autor de EE. UU. o en cualquier otra ley federal o estatal. -
Página 8: Introducción

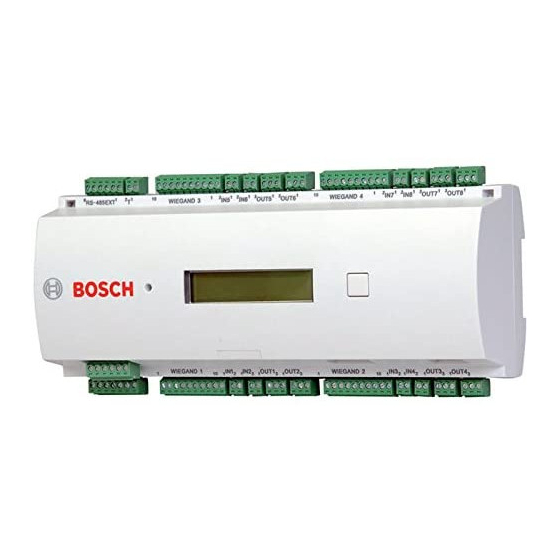

| Introducción Access Modular Controller 2 Introducción Descripción El APC-AMC2-4WCF (también llamado AMC2-4R4, AMC2 o controlador) está equipado con cuatro interfaces independientes para lectoras tipo RS-485. Puede controlar cuatro puertas con una lectora en cada dirección y hasta ocho puertas con una lectora en una sola dirección. -
Página 9: Configuración De Equipo
Access Modular Controller 2 Introducción | es-AR Configuración de equipo Imagen 3.3: Tarjeta de circuitos superior con pantalla (lateral superior) (N.A.) Conmutador DIL para selección de dirección de RS-485, protocolo y selección de RS-232/RS-485. Batería de litio para almacenamiento de RAM estática y real time clock (RTC). A pesar de que la duración estimada de la batería es de 10 años, cuando la tensión... -
Página 10: Características De Funcionamiento
| Introducción Access Modular Controller 2 Imagen 3.4: Descripción general: interfaces Bus del módulo de ampliación RS-485 Contacto antisabotaje externo Conector para la fuente de alimentación RS-485 interfaces para los lectores de tarjetas hasta8 Conectores para ochoentradas analógicas Conectores para ochosalidas de relé... -
Página 11: Descripción General Del Sistema
Contacto de sabotaje para cubiertas externas Notificación! Si se utiliza una fuente de alimentación externa, esto también garantiza una fuente de alimentación interrumpible (UPS). Ejemplo: Fuente de alimentación Bosch APS-PSU-60 (F.01U.282.970). Descripción general del sistema El controlador de accesos AMC2-4R4 se conecta entre el sistema de host de gestión y diferentes dispositivos periféricos. - Página 12 | Introducción Access Modular Controller 2 AMC2-4R4 Lector Wiegand (1 - 4) Fuente de alimentación y comunicación Ethernet Configuración del sistema para aplicaciones de control de acceso. – La configuración mínima del sistema consta de: – una computadora con software de sistema, –...
-
Página 13: Instalación
Access Modular Controller 2 Instalación | es-AR Instalación Notificación! Para fabricar un sistema con aprobación UL, consulte la documentación incluida en la carpeta "_UL" del CD que se suministra. Montaje Imagen 4.1: Montaje del AMC2 en un carril de montaje Bosch Access Systems B.V. -
Página 14: Desmontaje
| Instalación Access Modular Controller 2 Desmontaje Imagen 4.2: Desmontaje del AMC2 del carril de montaje 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Página 15: Apertura De La Cubierta
Access Modular Controller 2 Instalación | es-AR Apertura de la cubierta Imagen 4.3: Apertura de la cubierta de AMC2 Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Página 16: Cierre De La Cubierta
[1]. Asegúrese de que el logotipo de BOSCH no quede hacia abajo. El borde superior de la cubierta frontal se alineará con el cierre de pinzas de dos puntos del borde superior de la cubierta posterior [2]. - Página 17 Access Modular Controller 2 Instalación | es-AR Condición importante Instale la fuente de alimentación lo más cerca posible del controlador. Notificación! Estas especificaciones se aplican a la fuente de alimentación, lectores, salidas de relé e interfaz de ampliación. En relación con las entradas, es necesario tener en cuenta los valores específicos de caída de tensión.
-
Página 18: Toma De Tierra Y Mallado
| Instalación Access Modular Controller 2 Toma de tierra y Mallado Notificación! Peligro de fallos en el funcionamiento Asegúrese de que no se formen bucles de tierra. Notificación! De forma general se aplican las siguientes condiciones: Si los dispositivos poseen fuentes de alimentación propias, la protección se aplica únicamente en un lado. -
Página 19: Toma De Tierra De La Interfaz De Ampliación
Access Modular Controller 2 Instalación | es-AR 4.6.2 Toma de tierra de la interfaz de ampliación B 1: Delivery status B 2: Imagen 4.6: Ubicación de la parte inferior del puerto con toma de tierra Bosch Access Systems B.V. Installation manual... -
Página 20: Conexión De La Fuente De Alimentación
| Instalación Access Modular Controller 2 Conexión de la fuente de alimentación Conecte la fuente de alimentación al conector atornillado enchufable de 7 pins POWER. Consulte Diagramas de Conexión, página 39 para ver un diagrama completo del conector de la fuente de alimentación. -
Página 21: Interfaz Del Host Ethernet
Access Modular Controller 2 Instalación | es-AR Interfaz del host Ethernet Imagen 4.8: Ubicación de la interfaz Ethernet Notificación! Una vez conectado un nuevo dispositivo AMC2 a la red mediante DHCP, puede transcurrir cierto tiempo antes de que el servidor remoto reconozca el dispositivo AMC2 nuevo. -
Página 22: Interfaz Del Host Rs-485
| Instalación Access Modular Controller 2 Interfaz del host RS-485 Un sistema host RS-485 puede constar de hasta ocho controladores AMC2 conectados mediante una conexión de 2 o 4-cables. Imagen 4.9: Configuración de un sistema host RS-485 Host Conexión RS-232... -
Página 23: Conexión De Rs-485 De Dos Cables
Access Modular Controller 2 Instalación | es-AR Imagen 4.10: interfaz del host RS-485 4.9.1 Conexión de RS-485 de dos cables Imagen 4.11: Ajuste de los puentes para conexiones de RS-485 de dos cables 4.9.2 Conexión de RS-485 de cuatro cables Imagen 4.12: Ajuste de la conexión de RS-485 de cuatro cables Notificación! -
Página 24: Interfaz Del Host Rs-232
| Instalación Access Modular Controller 2 4.10 Interfaz del host RS-232 El dispositivo AMC2 ofrece una interfaz de serie RS-232 para conectar un ordenador host o módem de serie. Notificación! Peligro de fallos en el funcionamiento La longitud del cable entre dos interfaces de serie RS-232 COM no debe superar los 15 metros (45 pies). - Página 25 Access Modular Controller 2 Instalación | es-AR Imagen 4.14: Ubicación del selector de la configuración del host Conmutadores DIL Dirección Ninguno Desactiv Desactiv Desacti Desactiv vado Activado Desactiv Desacti Desactiv vado Desactiv Activad Desacti Desactiv vado Activado Activad Desacti Desactiv vado...
-
Página 26: Rs-485 Para Módulos De Extensión
| Instalación Access Modular Controller 2 4.12 RS-485 para módulos de extensión Imagen 4.15: Ubicación del bus del módulo de ampliación RS-485 Se pueden conectar hasta tres módulo de ampliación para permitir entradas y salidas adicionales, por ejemplo, para el control de elevación. -
Página 27: Interfaz Wiegand Para Lectores De Tarjetas
Access Modular Controller 2 Instalación | es-AR 4.13 Interfaz Wiegand para lectores de tarjetas Notificación! Si su lector requiere un voltaje distinto a los 12 V o el consumo de energía es superior a 200 mA, necesitará una fuente de alimentación externa. -
Página 28: Conexión De Las Salidas Del Relé
| Instalación Access Modular Controller 2 4.14 Conexión de las salidas del relé Imagen 4.18: Ubicación de los conectores de salida del relé Imagen 4.19: Ubicación de los puentes de la salida de relé (parte inferior) Notificación! Las posiciones de los puentes 1 y 2 se intercambian en relación con las interfaces correspondientes. -
Página 29: Conexión De Dispositivos De Entrada Analógicos
Access Modular Controller 2 Instalación | es-AR 4.15 Conexión de dispositivos de entrada analógicos Notificación! Riesgo de daños al equipo No conecte una fuente de alimentación externa a las entradas del AMC2. Cuando conecte una salida de relé a una entrada del AMC2, utilice el modo seco con un contacto sin potencia, consulte Conexión de las salidas del relé, página 28. - Página 30 | Instalación Access Modular Controller 2 1500 1650 1700 1800 1900 Tabla 4.2: Valores máximos de resistencia de cable por combinación de resistencia utilizada en ohmios Consulte – Diagramas de Conexión, página 39 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Página 31: Protección Antisabotaje
Access Modular Controller 2 Instalación | es-AR 4.16 Protección antisabotaje Imagen 4.21: Ubicación del contacto de protección antisabotaje Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Página 32: En Funcionamiento
| En funcionamiento Access Modular Controller 2 En funcionamiento Pantalla de estado del AMC2 Imagen 5.1: Ubicación del botón 'Diálogo' El modo de pantalla seleccionado permanece fijo hasta que se vuelva a presionar el botón. En la siguiente tabla se indica el orden de las páginas mostradas. -
Página 33: Configuración De La Interfaz Ethernet
Access Modular Controller 2 En funcionamiento | es-AR Pulsar Pantalla (Ejemplo) Descripción DHCP 1 Estado de DHCP: 1 = encendido 0 = apagado D 192.168.10.1 Dirección IP del servidor DNS Host: + "C" Actividad del host: + = en línea - = sin conexión... -
Página 34: Restablecimiento Del Software
| En funcionamiento Access Modular Controller 2 5.3.1 Restablecimiento del software Imagen 5.2: Restablecimiento del AMC2 2020-01 | V02 | Installation manual Bosch Access Systems B.V. -
Página 35: Restablecimiento Del Dispositivo A Los Ajustes De Fábrica
Access Modular Controller 2 En funcionamiento | es-AR 5.3.2 Restablecimiento del dispositivo a los ajustes de fábrica Imagen 5.3: Restablecimiento del AMC2 al estado de suministro Consulte – Apertura de la cubierta, página 15 Bosch Access Systems B.V. Installation manual 2020-01 | V02 |... -
Página 36: Datos Técnicos
| Datos técnicos Access Modular Controller 2 Datos técnicos Hardware – Microcontrolador integrado (32 bits, 30 MHz) – SRAM (256 kB) – EEPROM de serie – RTC (reloj en tiempo real) – Tarjeta Compact Flash enchufable – Batería para SRAM y RTC –... - Página 37 Access Modular Controller 2 Datos técnicos | es-AR Clase de protección IP30 Temperatura ambiental 13 °C a 35 °C (55 °F a 95 °F) Humedad Hasta el 95%, sin condensación Material de la carcasa ABS con OC (UL 94 V-0) Dimensiones (Ancho/alto/profundidad) 232 x 90 x 63 mm (8,9 x 3,5 x 2,5 pulg) Peso aprox.
- Página 38 | Datos técnicos Access Modular Controller 2 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
-
Página 39: Apéndices
Access Modular Controller 2 Apéndices | es-AR Apéndices Diagramas de Conexión Imagen 7.1: Conectores en PCB superior Mallado RxTx+ de datos (2 cables) Rx+ de datos (4 cables) RxTx- de datos (2 cables) Rx- de datos (4 cables) Toma de tierra (PAG) - Página 40 | Apéndices Access Modular Controller 2 Imagen 7.2: Diagrama de interconexión de la interfaz serial RS-232 Imagen 7.3: Bloques de conectores del AMC2-4W 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Página 41 Access Modular Controller 2 Apéndices | es-AR Fuente de alimentación, CC positiva (10 V - 30 V) Mallado Fuente de alimentación (0 V) SAI (señal de alimentación buena): CA SAI (señal de alimentación buena): Batería SAI (señal de alimentación buena): CC SAI (señal de alimentación buena):...
- Página 42 | Apéndices Access Modular Controller 2 Fuente de alimentación para dispositivos externos (10 V a 30 V) Fuente de alimentación para dispositivos externos (0 V) Mallado RxTx+ de datos RxTx- de datos Toma de tierra (PAG) Tabla 7.9: Interfaz de ampliación/host...
-
Página 43: Índice
Access Modular Controller 2 Índice | es-AR Índice características 10 Conmutador 24 Conmutador DIL 9 descripción 8 descripción general 11 descripción general del sistema 11 10 entradas 11 fuente de alimentación 16, 20 interfaces ampliación 36 host 10, 22, 24, 36 lector 11, 27, 36... - Página 44 | Índice Access Modular Controller 2 2020-01 | V02 | Installation manual Bosch Access Systems B.V.
- Página 46 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2020...
