SPESIELLE ADVARSLER FOR SLIPEMASKINER
ADVARSEL: Ukorrekte kombinasjoner av slipeskive, sikkerhetsskjermen og hastighet på verktøyet kan føre til
personskalde. Riktige kombinajoner er angitt nedenfor:
Delenummer på
sikkerhetsskjerm
AG20–106–3
SMØRING
Ingersoll–Rand nr. 10
Ingersoll–Rand nr. 50
Ingersoll–Rand nr. 63
Bruk alltid en smørepotte sammen med disse verktøyene.
Vi anbefaler følgende filter–smøre–regulator enhet:
Internasjonalt–nummer C16–C3–A29
Etter hver 2 timers bruk, hvis ikke et smøreapparat er brukt,
3
fyll 1/2 til 2 cm olje nr. 10 fra Ingersoll–Rand inn i
luftåpningen.
Etter hver åtte timers bruk, injiser ca. 1 cm
67 eller 77 fra Ingersoll–Rand i smørenippelen på vinkelhodet.
For mye fett vil resultere i at fettet tyter ut rundt akselen.
Ingersoll–Rand har utarbeidet et nytt fargekodesystem som
har til oppgave å:
1. Forenkle identifikasjonen av den nominelle
verktøyhastigheten ved hjelp av en spesiell tilsvarende
fargekode.
HASTIGHETS-
NOMINELL
FARGE PÅ
VERKTØY-
NAVNESKILTET
HASTIGHET
RØD 35 000
ORANSJE 30 000
GUL 25 000
GRØNN 20 000
BLÅ 18 000
GRÅ 15 000
LYS BRUN 12 000
FIOLETT 9 000
Slipeskivetype
mm (tommer)
27
FØRSTEGANGSBRUK AV VERKTØY
Ingersoll–Rand nr. 67
Ingersoll–Rand nr. 68
Ingersoll–Rand nr. 77
3
smørefett nr.
Fargekart matcher maskiner – tilbehør
SIKKERHETSOMRÅDE FOR TILBEHØR (MAKSIMAL BRUKSHASTIGHET)
35 000 30 000 25 000
RØD
ORANSJE
Diameter på
slipeskive slipeskivetykkelse
mm (tommer)
76 (3)
Sett ikke noe kundeidentifikasjoner på noen del av dette
verktøyet som ikke er metall. Hvis det gjøres kan dette
virke inn på ytelsen av verktøyet.

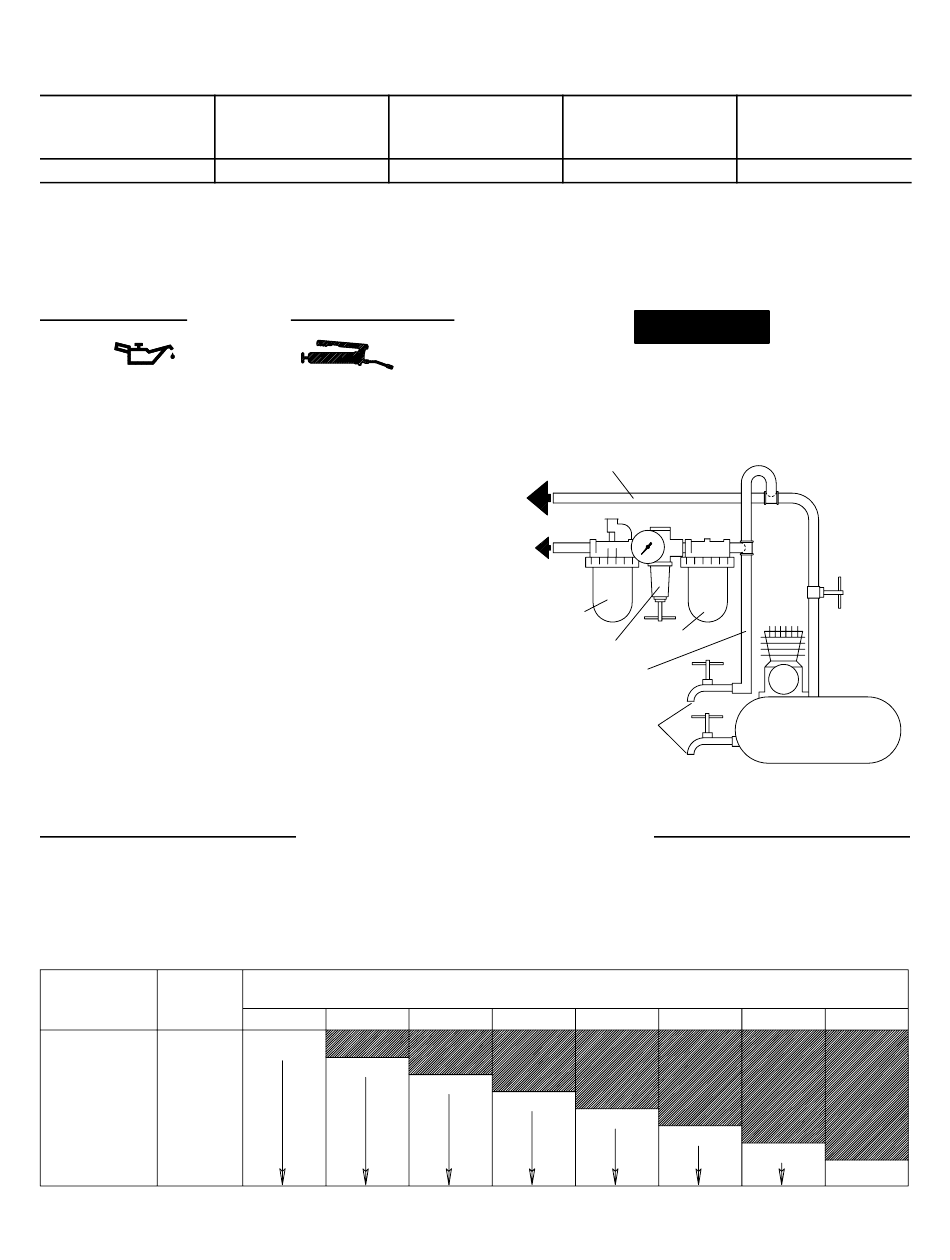

HOVEDRØRET ER 3 GANGER
STØRRE ENN INNTAKET TIL
VERKTØYET
TIL
LUFTKRETSEN
TIL
VERKTØYET
SMØREENHET
REGULATOR
AVGRENINGSRØR ER 2
GANGER STØRRE
INNTAKET TIL VERKTØYET
DRENER MED JEVNE
MELLOMROM
2. Forenkle valget av de respektive støtterondeller og
tilbehør for hvert verktøy ved hjelp av et fargekodesystem
på støtterondellen og/eller andre tilsvarende tilbehør for
slipemaskiner.
3. Tabellen nedenfor viser fargekodesystemet mellom
slipemaskinen og tilbehøret.
20 000 18 000
GUL
GRØNN
BLÅ
13
Maks. Maks. hastighet
6,4 (1/4)
OBS
FILTER
ENN
KOMPRESSOR
(Tegning TPD905–1)
15 000 12 000
GRÅ
LYS BRUN
o/min
26 250
9 000
FIOLETT
