- Página 1 MANUAL DE USUARIO Señalización digital de LG (Signage Box webOS) Lea este manual atentamente antes de utilizar el monitor y consérvelo para consultarlo cuando lo necesite. WP400 www.lg.com Copyright © 2018 LG Electronics Inc. Reservados todos los derechos.
-
Página 2: Tabla De Contenido
Instalación en un monitor .........14 - Conexiones HDMI ............16 MANDO A DISTANCIA ....17 USO DEL EQUIPO WP400 ..19 - Conexión a un PC ............19 - Conexión de dispositivos externos ......19 - Uso de la lista de entradas ........19 SOLUCIÓN DE PROBLEMAS .. -
Página 3: Precauciones De Seguridad
Advertencia: Este equipo cumple los requisitos de la Clase A de CISPR 32. En un entorno residencial, este equipo puede causar interferencias de radio. PRECAUCIONES DE SEGURIDAD Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto. ADVERTENCIA Si hace caso omiso a los mensajes de advertencia, corre el riesgo sufrir daños graves, tener un accidente o incluso morir. PRECAUCIÓN Si hace caso omiso a los mensajes de precaución, corre el riesgo de sufrir daños leves o dañar el producto. - Página 4 Si instala el producto en un lugar que no cumpla con las condiciones sugeridas, tanto su aspecto como su durabilidad y la calidad de la imagen podrían verse seriamente afectados. Consulte a LG o a un instalador cualificado antes de proceder a la instalación.
-
Página 5: Precauciones Relativas Al Adaptador De Ca Y La Alimentación Eléctrica
- Si no está bien conectado, la mala conexión podría ocasionar un incendio o una descarga eléctrica. • Asegúrese de utilizar cables de alimentación y adaptadores de CA suministrados o aprobados por LG Electronics, Inc. - El uso de productos no aprobados podría producir un incendio o una descarga eléctrica. - Página 6 • Si no va a utilizarlo durante mucho tiempo, desenchufe el cable de corriente del producto. - Si se acumula el polvo, puede producirse un incendio y el deterioro del aislante puede causar una fuga eléctrica, una descarga eléctrica o un incendio. •...
-
Página 7: Precauciones Para El Traslado Del Producto
Precauciones para el traslado del producto ADVERTENCIA • Asegúrese de que el producto está apagado. - Podría electrocutarse o dañar el producto. • Asegúrese de retirar todos los cables antes de mover el producto. - Podría electrocutarse o dañar el producto. •... -
Página 8: Precauciones Durante La Utilización Del Producto
Precauciones durante la utilización del producto ADVERTENCIA • No desmonte, repare o modifique el producto por su cuenta. - Podría producirse un incendio o una descarga eléctrica. - Póngase en contacto con el servicio técnico para realizar cualquier verificación, calibrado o reparación. •... -
Página 9: Licencias
LICENCIAS Las licencias admitidas pueden diferir según el modelo. Para obtener más información acerca de las licencias, visite www.lg.com. Los términos HDMI y HDMI High-Definition Multimedia Interface, y el Logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países. -
Página 10: Montaje Y Preparación
• Software y manual de SuperSign - Descarga desde el sitio Web de LG Electronics. - Visite el sitio Web de LG Electronics http://partner.lge.com y descargue la última versión del software para su modelo. Cómo utilizar el núcleo de ferrita Utilice el núcleo de ferrita para reducir la interferencia electromagnética en el cable de alimentación. -

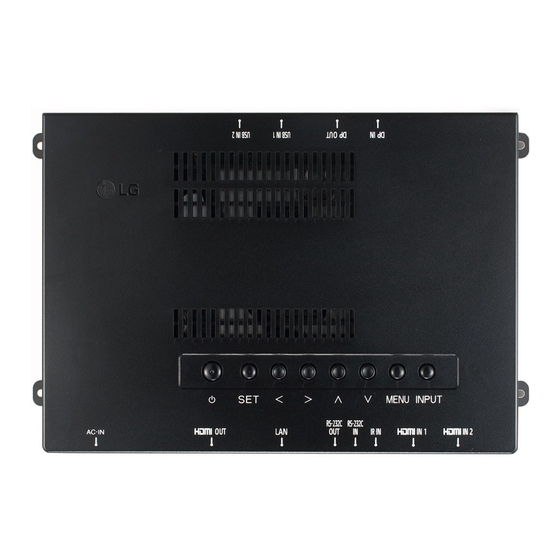

Página 11: Componentes Y Botones
Componentes y Botones La imagen puede variar en función del modelo. • : Permite encender y apagar el aparato. • : Permite mostrar la señal y el modo actuales. • : Se mueve a la izquierda y a la derecha. •... -
Página 12: Panel Frontal
Panel frontal Panel trasero Indicador LED... -
Página 13: Instalación
Instalación Instale el equipo con los tornillos suministrados como accesorios. Montaje en pared 266.5 mm 139 mm... -
Página 14: Instalación En Un Monitor
Extienda un paño limpio en el suelo, coloque el monitor sobre él con la pantalla hacia abajo y, a continuación, extraiga los tornillos de la tapa del orificio de la parte posterior del monitor con un destornillador. Alinee el WP400 con los cuatro orificios para tornillos de la parte posterior del equipo y fíjelo con los cuatro tornillos suministrados. - Página 15 Instalación finalizada...
-
Página 16: Conexiones Hdmi
Conexiones HDMI Utilice un cable HDMI para conectar el WP400. HDMI IN... -
Página 17: Mando A Distancia
MANDO A DISTANCIA Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento para utilizar el signage box webOS correctamente. Para instalar las pilas, abra la tapa del compartimento, sustitúyalas por otras (AAA de 1,5 Vcc) haciendo coincidir los polos de acuerdo con las etiquetas del interior del compartimento y vuelva a colocar la tapa. - Página 18 Permite seleccionar el modo de imagen. (HOME) Activa el Iniciador. Accede al menú de balance de blancos. (CONFIGURACIÓN) Permite el acceso a los menús principales o guarda la información que introduzca y sale de los menús. Botón de menú SuperSign. Botones de navegación Permiten desplazarse por los menús y las opciones.
-
Página 19: Uso Del Equipo Wp400
USO DEL EQUIPO WP400 Conexión a un PC El WP400 no incluye el monitor. Puede conectar el WP400 a un monitor para ver las imágenes en él. El WP400 admite la función Plug and Play*. * Plug and Play: Los PC disponen de un controlador incorporado para el WP400, no es necesario ningún software adicional. -
Página 20: Solución De Problemas
SOLUCIÓN DE PROBLEMAS No se muestra ninguna imagen. Problema Resolución ¿Está conectado el cable de alimentación • Compruebe que el cable de alimentación esté bien conectado a la toma. del producto? ¿Aparece el mensaje ‘Formato no válido’? • La señal del PC (tarjeta gráfica) está fuera del rango de frecuencias verticales u horizontales del producto. - Página 21 El color de la pantalla no es normal. Problema Resolución La pantalla tiene una resolución de color • Ajuste el número de colores en más de 24 bits (color real). En Windows, seleccione [Control Panel (Panel de control)] → [Display baja (16 colores).
-
Página 22: Especificaciones Del Producto
ESPECIFICACIONES DEL PRODUCTO Las especificaciones del producto que se indican a continuación pueden cambiar sin previo aviso debido a una actualización de las funciones del producto. “ ” se refiere a la corriente alterna (CA) y “ ” se refiere a la corriente continua (CC). Señal de vídeo Resolución máxima 3840 x 2160 @ 60 Hz... - Página 23 Especificaciones del módulo inalámbrico (LGSBWAC72) LAN inalámbrica (IEEE 802.11a/b/g/n/ac) Rango de frecuencias (MHz) Potencia de salida (máx.) (dBm) De 2.400 a 2.483,5 De 5.150 a 5.725 16,5 De 5.725 a 5.850 (no para la UE) 11,5 • Dado que los canales de banda pueden variar según el país, el usuario no puede cambiar ni ajustar la frecuencia de funcionamiento.
- Página 24 Modo admitido HDMI/ DisplayPort (PC) Resolución Frecuencia horizontal (kHz) Frecuencia vertical (Hz) 800 x 600 37,879 60,317 1024 x 768 48,363 1280 x 720 44,772 59,855 1280 x 1024 63,981 60,02 1680 x 1050 65,29 59,954 1920 x 1080 67,5 67,5 3840 x 2160 Modo admitido HDMI / DisplayPort (DTV)
- Página 25 Asegúrese de leer las precauciones de seguridad antes de utilizar el producto. El número de serie y el modelo del monitor están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia. El ruido temporal es normal al encender y apagar el MODELO dispositivo.
