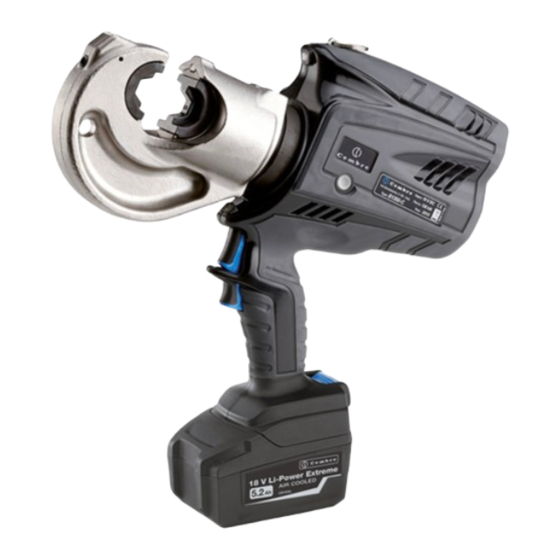

Cembre B1350-C Manual De Uso

Herramienta hidráulica de crimpado a batería
Ocultar thumbs Ver también para B1350-C:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

Enlaces rápidos

Descargar este manual
BATTERY OPERATED HYDRAULIC CRIMPING TOOL
OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE
HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B1350-C B1350-CA B1350-CE B1350-CT
ENGLISH
OPERATION AND MAINTENANCE MANUAL ................................................. 5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN .........................................................13
DEUTSCH
BEDIENUNGSANLEITUNG .................................................................................21
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO .........................................................29
ITALIANO
MANUALE D'USO E MANUTENZIONE ...........................................................37
1
HYDRAULISCHES AKKU-PRESSWERKZEUG
Certified Quality
Certified Environmental
Management System
Management System
Certified Occupational
Health & Safety
Management System

Publicidad

Tabla de contenido
loading

Manuales relacionados para Cembre B1350-C

Resumen de contenidos para Cembre B1350-C

  • Página 1 BATTERY OPERATED HYDRAULIC CRIMPING TOOL OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE HYDRAULISCHES AKKU-PRESSWERKZEUG HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA B1350-C B1350-CA B1350-CE B1350-CT ENGLISH OPERATION AND MAINTENANCE MANUAL ..........5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ............13 DEUTSCH BEDIENUNGSANLEITUNG .................21...
  • Página 2 FIG. / BILD 1 FIG. / BILD 2 Battery Batterie Akku Batería Die set - Matrices - Batteria Presseinsätze - Matrici Connector Connecteur Kabelschuh Conector Connettore FIG. / BILD 3 FIG. / BILD 5 FIG. / BILD 4...
  • Página 3 FIG. / BILD 6 1 + 3 LED WORKLIGHT / ECLAIRAGE PAR LED / LED-BELEUCHTUNG / LUCES LED / ILLUMINAZIONE LED C-HEAD / TETE C / C-KOPF / CABEZA C / TESTA A C OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO PRESSURE RELEASE BUTTON / GACHETTE DE DECOMPRESSION / DRUCKABLASSKNOPF / BOTÓN DESBLOQUEO PRESIÓN / PULSANTE DI SBLOCCO PRESSIONE...
  • Página 4 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the tool, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. –...

  • Página 5: General Characteristics

    1. GENERAL CHARACTERISTICS B1350-C B1350-CE B1350-CT B1350-CA Application range suitable for installing electrical compression connectors on conductors up to 400 mm (800 MCM) Rated crimping force kN (US sh. ton) 132 (14.84) Minimum crimping force kN (US sh. ton) 125,2 (14.07)
  • Página 6 WARNING Do not use the tool for purposes other than those intended by Cembre. The operator should concentrate on the work being performed and be careful to maintain a balanced working position. Before starting work on electrical equipment, please ensure that either there are no live parts in the immediate working area or that precautions are taken for working near live parts in accordance with EN50110-1.
  • Página 7 To replace the battery, remove it by pressing the release button (7) (Ref. to Fig. 1), then insert the new battery, sliding it into the guides until it locks. The display shows the operational parameters of the tool; to customise them proceed as described in §...
  • Página 8 NOTE: To display the momentary force or pressure during = 125.2 kN = 125.2 kN the work cycle, select the appropriate display from the = 102.3 kN menu (Ref. to § 4). When the operating button is released before the motor stops automatically, the display will show = 692 bar = 692 bar the peak force (Fp) or the peak pressure (Pp) reached at...

  • Página 9: Battery Status

    Do not apply pressure to or stab at the touch button, a light touch using a bare finger is  sufficient. The command pulse is sent when the finger releases the button.    2.8) Battery status The battery is equipped with LED indicators that indicate the remaining battery life at any time ...

  • Página 10: Information Screens

    Pp: Peak pressure reached, expressed in in psi. = 10037 psi Pp = 7575 psi Battery charge level. BATTERY No. of cycles performed. No. of cycles before scheduled recommended maintenance. 1000 -12000 Cembre logo, tool model. B1350 tool serial no. NR 13AB485...
  • Página 11   NO. OF CYCLES TO MAINTENANCE REACHED:  13001 the tool continues to work however, it is recommended that it is sent to Cembre    for a complete overhaul (see § 6). NOTE: this message, together with a beep, will reappear when the tool has been idle for 30 seconds.

  • Página 12: Return To Cembre For Overhaul

    Centre; if possible, attach a copy of the Test Certificate supplied by Cembre together with the tool or fill in and attach the form available in the “ASSISTANCE” section of the Cembre website.

  • Página 13: Caracteristiques Generales

    1. CARACTERISTIQUES GENERALES B1350-C B1350-CE B1350-CT B1350-CA Domaine d'application: conçu pour le sertissage des connecteurs électriques jusqu' à 240 mm (500 MCM) Force nom. de sertissage kN (US sh. ton) 132 (14.84) Force min. de sertissage kN (US sh. ton) 125,2 (14.07)

  • Página 14: Mise En Service

    AVERTISSEMENT Ne pas utiliser cet outil à des fins différentes que celles prévues par le constructeur. Restez bien attentif tout au long du travail, ne soyez pas distrait, ne perdez pas l’équilibre pendant l'utilisation. Avant d’entreprendre des travaux sur des équipements électriques, veuillez vous assurer qu’aucun élément aux abords de la zone de travail n’est sous tension.
  • Página 15 Pour remplacer la batterie, la retirer en appuyant sur le mécanisme de déblocage (7) (voir Fig. 1), puis introduire la nouvelle batterie en la faisant coulisser sur les guides jusqu’au blocage complet. L’écran permet d’afficher les paramètres opérationnels de l’outil. Pour personnaliser ces derniers, suivre les instructions décrites au §...

  • Página 16: Touche Tactile De Type Capacitif

    REMARQUE: Pour afficher la force ou la pression en = 125.2 kN = 125.2 kN temps réel, lors du cycle de travail, configurer les écrans = 102.3 kN correspondants (voir § 4). En relâchant le bouton de démarrage avant l’arrêt automatique du moteur, l’écran = 692 bar = 692 bar affichera les valeurs de pic de la force (Fp) et de la pression...

  • Página 17: Autonomie De La Batterie

    Ne jamais appuyer avec force sur la touche tactile, il suffit de l’effleurer avec un doigt, à mains nues. La commande envoie l’impulsion dès le retrait du doigt. 2.8) Autonomie de la batterie La batterie est équipée d’indicateurs à LED qui permettent de contrôler, à tout moment, son autonomie résiduelle en appuyant sur la touche (P) (voir Fig.
  • Página 18 Pp: Pression atteinte en temps réel, exprimée en psi. Pp = 7575 psi Niveau de charge de la batterie. BATTERY Nbr de cycles effectués. 1000 Nbr de cycles restant à effectuer lors de l’entretien ordinaire. -12000 logo Cembre, série outil. B1350 n° de série de l’outil. NR 13AB485...

  • Página 19: Ecrans De Selection

    UNE FOIS LE NBR DE CYCLES PREVU POUR L’ENTRETIEN ORDINAIRE EFFEC-  13001 TUE: l'outil continue à fonctionner, il est recommandé d’envoyer l’outil à Cembre afin de procéder à une révision complète (voir § 6).    REMARQUE: ce message, associé à un signal sonore, apparaît à nouveau au bout de 30 secondes d’inutilisation de l’outil.

  • Página 20: Connexion À L'ordinateur

    échéant vous donnera les instructions nécessaires pour envoyer l’appareil à notre Centre de Service le plus proche. Dans ce cas, joindre une copie du Certificat d’Essai livré par Cembre avec l’appareil ou remplir et joindre le formulaire disponible dans la section “ASSISTANCE” du site web Cembre.

  • Página 21: Allgemeine Eigenschaften

    1. ALLGEMEINE EIGENSCHAFTEN B1350-C B1350-CE B1350-CT B1350-CA Anwendungsbereich Geeignet zum Verpressen von Verbindern und Kabelschuhen bis zu einem Querschnitt von max. 400 mm (800 MCM) Nennpreßkraft kN (US sh. ton) 132 (14.84) Minimale Preßkraft kN (US sh. ton) 125,2 (14.07)
  • Página 22 HINWEISE Verwenden Sie das Akkuwerkzeug ausschließlich für den vom Hersteller vorgesehenen Anwendungszweck. Arbeiten Sie konzentriert und lassen Sie sich während des Einsatzes nicht ablenken. Neh- men Sie zur Arbeit eine sichere und standfeste Arbeitsposition ein! Vor Beginn der Arbeiten an elektrischen Anlagen ist sicherzustellen, dass sich keine span- nungsführenden Teile in unmittelbarer Nähe des Arbeitsbereiches befinden.
  • Página 23 Drücken Sie für den Akkuaustausch auf die Entriegelung (7) (siehe Bild 1) und führen Sie den neuen Akku bis zum Einratsen ein. Auf dem Display werden die Betriebsparameter des Werkzeuges angezeigt. Sie können laut der Bedienungsanleitung Pkt. 2.7 persönliche Einstellungen vornehmen. Passenden Presseinsatz auswählen.
  • Página 24 ANMERKUNG: Zum Anzeigen der aktuellen Kraft- oder = 125.2 kN = 125.2 kN Presswerte während der Arbeitszyklen stellen Sie bitte = 102.3 kN die entsprechenden Ansichten ein (siehe Pkt. 4). Wenn Sie den Startknopf vor der automatischen Abschaltung des = 692 bar = 692 bar Motors loslassen, zeigt das Display die zu diesem Zeitpunkt = 565 bar...
  • Página 25 Drücken Sie niemals fest auf die kapazitive Taste. Es reicht aus, sie sanft mit einem Finger und mit bloßen Händen zu berühren. Der Steuerungsimpuls wird beim Loslassen gesendet. 2.8) Akkuladung Der Akku ist mit LED-Anzeigen ausgestattet, der jederzeit über die verbleibende Akkulaufzeit Auskunft gibt, indem man auf die Taste (P) (siehe Bild 5) drückt: 4 LED eingeschaltet: Maximale Ladung 2 LED eingeschaltet: Ladung zu 50 %...
  • Página 26 Pm: Mindestdruck in psi. = 10037 psi Pp: Erreichter Momentandruck in psi. Pp = 7575 psi Ladezustand des Akkus. BATTERY Anzahl der ausgeführten Zyklen. 1000 Anzahl der ausstehenden Zyklen bis zur normale Wartung. -12000 Cembre-Logo, Werkzeugtyp. B1350 Seriennummer des Werkzeuges. NR 13AB485...
  • Página 27 IST FÜR DIE NORMALE WARTUNG VORGESEHENE ANZAHL AN ZYKLEN ERREICHT:  13001 Das Werkzeug funktioniert weiterhin, es wird aber empfohlen, es für eine Wartung an Cembre zu schicken (siehe Pkt. 6).    ANMERKUNG. Diese Meldung erscheint zusammen mit einem akustischen Signal immer nach 30 Sekunden, in denen das Werkzeug nicht verwendet wird.

  • Página 28: Fehlermeldungen

    Sie gerne beraten und Ihnen alle nötigen Informationen zum Einsenden des Gerätes an unseren Hauptsitz geben wird. Wenn vorhanden, legen Sie dem Gerät bitte eine Kopie des von Cembre mitgelieferten Zertifikates bei oder füllen das, unter dem Bereich “SUPPORT“ der Cembre Website,...

  • Página 29: Características Generales

    1. CARACTERíSTICAS GENERALES B1350-C B1350-CE B1350-CT B1350-CA Campo de aplicación: para la instalación de conectores eléctricos por compresión para conductores en general hasta 400 mm (800 MCM) max Fuerza nomin. de compresión kN (US sh. ton) 132 (14.84) Fuerza mínima desarrollada kN (US sh.

  • Página 30: Preparación

    ADVERTENCIAS No utilice la herramienta para fines diferentes de los previstos por el fabricante. Prestar atención en el trabajo, no distraerse y no perder el equilibrio durante la utilización. Antes de empezar trabajos sobre elementos eléctricos, cerciorarse de que no hay partes en tensión en las proximidades de la zona de trabajo;...

  • Página 31: Aproximación De Las Matrices

    Para sustituir la batería, retírela pulsando el desbloqueo (7) (Ref. a Fig. 1) y luego inserte la nueva batería deslizándola por las guías hasta su tope. La pantalla permite visualizar los parámetros de funcionamiento de la herramienta. Para su personalización, proceda como se describe en el § 2.7. Seleccione la matriz adecuada para la conexión a efectuar.

  • Página 32: Desbloqueo De Las Matrices

    NOTA: Para ver la fuerza o presión instantáneas durante el = 125.2 kN = 125.2 kN ciclo de trabajo, configure las pantallas correspondientes = 102.3 kN (Ref. a § 4). Soltando el botón de accionamiento antes del reinicio automático del motor, la pantalla mostrará los = 692 bar = 692 bar = 565 bar...

  • Página 33: Autonomía De La Batería

     No presione con fuerza la tecla táctil, basta con tocarla con el dedo.  El pulso del comando es enviado al quitar el dedo.   2.8) Autonomía de la batería La batería está provista de indicadores de led que permiten saber la autonomía restante en ...

  • Página 34: Pantallas De Información

    Pp = 7575 psi El nivel de carga de la batería. BATTERY 1000 Nº de ciclos efectuados. Número de ciclos que faltan para el mantenimiento ordinario. -12000 B1350 Logo Cembre, modelo de la herramienta. número de serie de la herramienta. NR 13AB485...
  • Página 35   ALCANCE DEL N° DE CICLOS PREVISTOS PARA MANTENIMIENTO ORDINARIO:  13001 la herramienta continua su funcionamiento. Se recomienda enviarla a Cembre    para una revisión más completa (Ref. al § 6). NOTA: este mensaje, junto con una señal acústica, volverá a aparecer después de 30 segundos de no utilización de la herramienta.

  • Página 36: Conexión Al Ordenador

    En tal caso, adjuntar a ser posible una copia del Certificado de Ensayo en- tregado en su día por Cembre con la herramienta o completar y adjuntar el formulario disponible en la sección “ASISTENCIA” del sitio web Cembre.

  • Página 37: Caratteristiche Generali

    1. CARATTERISTICHE GENERALI B1350-C B1350-CE B1350-CT B1350-CA Campo di applicazione adatto all'installazione di connettori elettrici a compressione per conduttori in genere fino a 400 mm (800 MCM) max Forza nom. di compressione kN (ton USA) 132 (14.84) Forza min. di compressione kN (ton USA) 125,2 (14.07)
  • Página 38 AVVERTENZE Non impiegare l'utensile per scopi diversi da quelli previsti dal costruttore. Prestare attenzione al lavoro, non distrarsi e non sbilanciarsi durante l'utilizzo. Prima di iniziare lavori su equipaggiamenti elettrici, assicurarsi che non vi siano parti in tensione nelle immediate vicinanze della zona di lavoro; in caso contrario adottare le pre- cauzioni necessarie per operare vicino a parti tensione in conformità...
  • Página 39 Per sostituire la batteria sfilarla premendo lo sblocco (7) (Rif. a Fig. 1), quindi inserire la nuova facendola scorrere nelle guide, fino al suo blocco. ll display permette di visualizzare i parametri operativi dell'utensile, per la sua personalizzazione procedere come descritto al § 2.7. Scegliere la coppia di matrici adatta al tipo di connettore da comprimere consultando il relativo catalogo.

  • Página 40: Tasto Capacitivo A Sfioramento

    NOTA: Per visualizzare la forza o la pressione istantanee = 125.2 kN = 125.2 kN durante il ciclo di lavoro impostare le relative schermate = 102.3 kN (rif. al § 4). Rilasciando il pulsante di azionamento prima dell'arresto automatico del motore, il display mostrerà i = 692 bar = 692 bar valori di forza di picco (Fp) o di pressione di picco (Pp)

  • Página 41: Autonomia Della Batteria

     Mai premere con forza sul tasto a sfioramento; è sufficiente sfiorarlo con un dito, a mani  nude. L'impulso del comando verrà inviato al rilascio del dito.   2.8) Autonomia della batteria La batteria è provvista di indicatori a led che consentono di conoscerne l’autonomia residua in ...
  • Página 42 Pp: Pressione istantanea sviluppata, espressa in psi. Pp = 7575 psi livello di carica della batteria. BATTERY n° di cicli effettuati. 1000 n°di cicli mancanti alla manutenzione ordinaria. -12000 logo Cembre, modello utensile. B1350 n° di serie utensile. NR 13AB485...
  • Página 43 BATTERY suo raffreddamento.   RAGGIUNTO IL N° DI CICLI PREVISTO PER LA MANUTENZIONE ORDINARIA:  l'utensile continua a funzionare, è consigliabile un suo invio alla Cembre per 13001 una completa revisione (Rif. al § 6).    NOTA: questo messaggio, unitamente ad un segnale acustico, si ripresenterà...

  • Página 44: Descrizione Dell'errore

    In caso di guasto contattare il nostro Agente di Zona il quale vi consiglierà in merito e fornirà le istruzioni necessarie per l’invio dell’utensile alla nostra Sede; se possibile, allegare copia del Certi- ficato di Collaudo a suo tempo fornito dalla Cembre con l’utensile oppure, compilare ed allegare il modulo disponibile nella sezione “ASSISTENZA” del sito web Cembre.
  • Página 45 26 (1.02) 338 (13.3) 83 (3.3) FIG. / BILD 7 mm (inch) FIG. / BILD 8...
  • Página 46 – Following information applies in member states of the European Union: – Les informations suivantes sont destinées aux pays membres del'Union Européenne: – Die folgenden Hinweise gelten für Mitglieder der Europäischen Union: – Las siguientes informaciones conciernen a los estados miembros de la Unión Europea: –...
  • Página 48 Cembre Ltd. Cembre S.a.r .l. Dunton Park 22 Avenue Ferdinand de Lesseps Kingsbury Road, Curdworth - Sutton Coldfield 91420 Morangis (France) West Midlands B76 9EB (Great Britain) Tél.: 01 60 49 11 90 - Fax: 01 60 49 29 10 Tel.: 01675 470440 - Fax: 01675 470220...
