INSTRUCCIONES DE ENSAMBLAJE

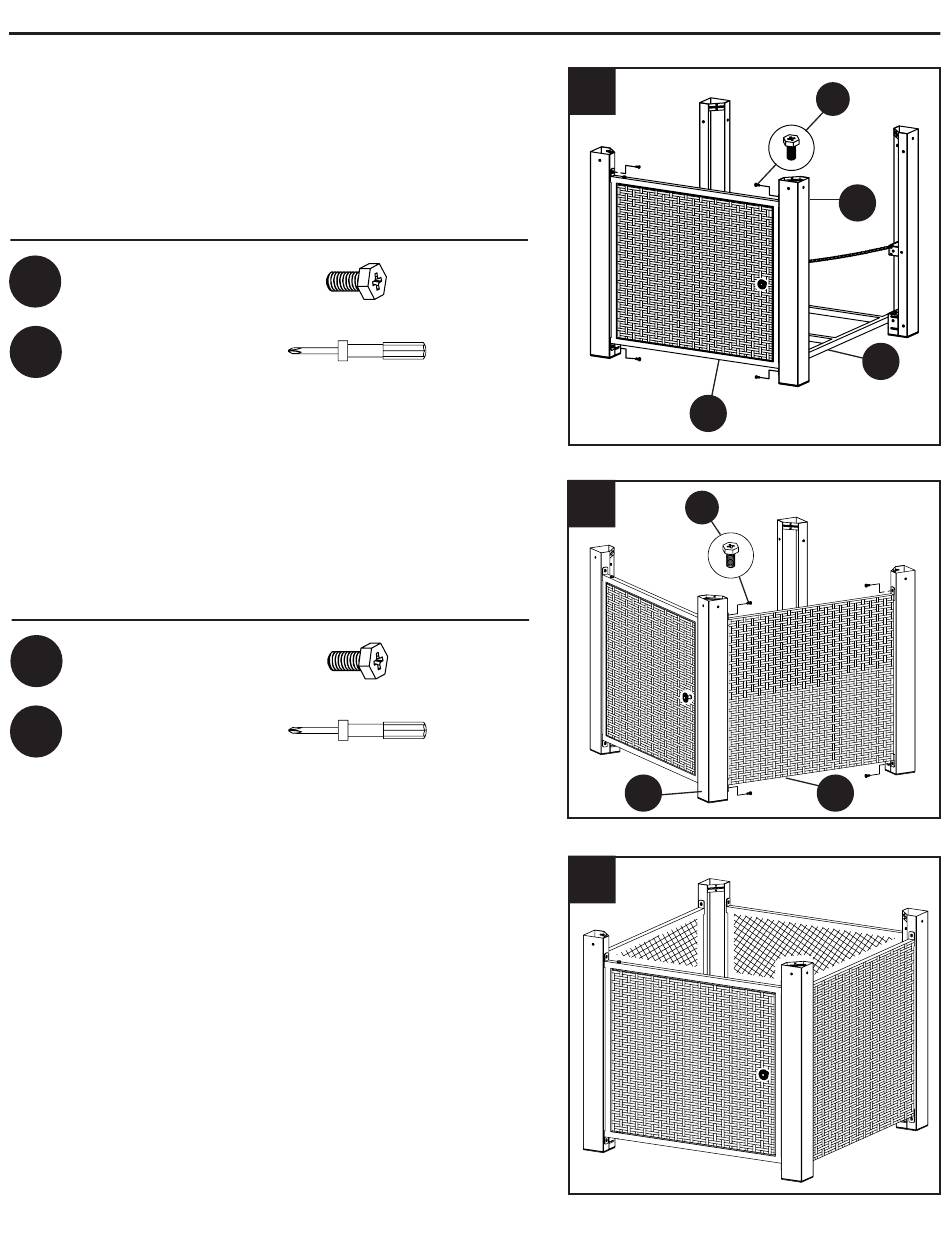

7. Instalación de la puerta (L)
Coloque la puerta (L) entre los dos mástiles (F) que
están del mismo lado que el agujero para el tanque de
modo que la perilla quede a la derecha. Fije la puerta
(L) a los mástiles (F) con cuatro pernos M6 × 12 (AA).
Ajústelos con el destornillador (II).
Herramientas y tornillería utilizadas
AA
Perno M6 × 12
Destornillador Phillips
II
8. Instalación del panel lateral (G)
8-1. Fije los tres paneles laterales (G) a los mástiles
(F) con 12 pernos M6 × 12 (AA). Ajústelos con el
destornillador (II).
Herramientas y tornillería utilizadas
AA
Perno M6 × 12
Destornillador Phillips
II
8-2. Después de la instalación, el conjunto de la base
se verá como en la figura 8-2.
7
× 4
8-1
× 12
F
8-2
39
AA
F
L
AA
G
I
