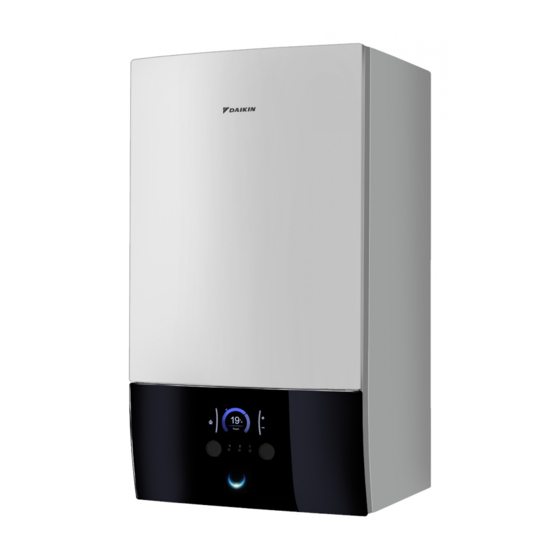

- Página 1 Manual de instalación Daikin Altherma 3 H W EABH16DF6V EABH16DF9W Manual de instalación EABX16DF6V Español Daikin Altherma 3 H W EABX16DF9W...
- Página 2 3P556088-5B...
-
Página 3: Tabla De Contenido
Las revisiones más recientes de la documentación suministrada 5.2.2 Asistente de configuración: fecha y hora ....16 pueden estar disponibles en la página Web regional de Daikin o a 5.2.3 Asistente de configuración: sistema ......16 través de su distribuidor. -
Página 4: Acerca De La Caja
2 Acerca de la caja ▪ Hay disponible un conjunto completo de los datos técnicos más Preparación recientes en el Daikin Business Portal (autenticación necesaria). Herramientas online Preparación del lugar de Además del juego de documentos, los instaladores tienen a su instalación... -
Página 5: Preparación De Las Tuberías De Agua
Véase la guía de referencia del instalador para obtener más sanitaria información. Interfaz de usuario Consulte el procedimiento recomendado descrito en "6.2 Lista de utilizada como marcha" [ 4 23]. comprobación durante la puesta en termostato de ambiente EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 6: Instalación
1N~ 230 V (6V) 2+GND 3~ 230 V (6T1) 3+GND 3N~ 400 V 4+GND 4× 3 Si debe realizar alguna intervención detrás de la caja de interruptores, abra la caja. Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 7: Montaje De La Unidad Interior
▪ Fije la unidad a la pared con un tornillo de Ø8 mm. 2× Opcional: si desea fijar la unidad a la pared desde el interior de la unidad, prepare un taco para tornillo adicional. 2 Levante la unidad. EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 8: Para Conectar El Tubo Flexible De Drenaje Al Orificio De Salida De Drenaje
Realice una de las siguientes acciones para proteger el circuito del agua contra la congelación: ▪ Añada glicol al agua. El glicol rebaja el punto de congelación del ENTRADA de agua (conexión de tornillo, 1") agua. Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... - Página 9 La concentración necesaria de glicol depende de la temperatura exterior prevista más baja y de si desea proteger el sistema de estallidos o de la congelación. Para evitar la congelación del sistema, es necesario más glicol. EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12...
-
Página 10: Cómo Llenar El Depósito De Agua Caliente Sanitaria
1 Abra la caja de conexiones para poder acceder a la parte ▪ Control de refrigeración/calefacción de posterior de la caja de conexiones. Consulte "Cómo abrir la habitaciones interior" [ 4 6]. unidad Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 11: Cómo Conectar El Suministro Eléctrico Principal
>16 A y ≤75 A por fase). EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 12: Cómo Conectar La Válvula De Aislamiento
1 Conecte el cable de control de la válvula a los terminales correspondientes tal y como se muestra en la siguiente ilustración. Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 13: Conexión De Medidores Eléctricos
1 Conecte el cable de la salida de alarma a los terminales correspondientes tal y como se muestra en la siguiente Es necesaria la instalación de EKRP1HBAA. ilustración. 2 Fije el cable con abrazaderas a los sujetacables. EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 14: Cómo Conectar La Conmutación A Fuente De Calor Externa
La refrigeración solo es aplicable en el caso de: muestra en la siguiente ilustración. ▪ Modelos reversibles, ▪ Modelos de solo calefacción + kit de conversión (EKHBCONV) Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 15: Información General: Configuración
2 Vaya a [9.I]: Ajsutes instalador > Visión Para modificar el nivel de autorización del usuario general ajustes de campo. Puede modificar el nivel de autorización del usuario de la forma que sigue: EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 16: Asistente De Configuración
(Ajustes usuario > Fecha/Hora) una vez inicializada la unidad. En caso de un depósito de otro fabricante, recomendamos utilizar los siguientes ajustes: Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... - Página 17 AVISO Es posible integrar en el sistema una válvula de derivación de sobrepresión. Tenga en cuenta que esta válvula tal vez no aparezca en las ilustraciones. EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12...
-
Página 18: Asistente De Configuración: Resistencia De Reserva
Solo para sistemas con depósito de agua caliente sanitaria integrado: el punto de ajuste de la temperatura de Ejemplo de radiadores: 40–8/2=36°C almacenamiento es superior a 50°C, Daikin recomienda Ejemplo de calefacción de suelo radiante: 40–5/2=37,5°C NO desactivar el segundo paso de la resistencia de... -
Página 19: Asistente De Configuración: Zona Adicional
▪ 0: No tubos de agua estarán más fríos, y viceversa. ▪ 1: Sí Pendiente y compensación Defina la curva de dependencia climatológica por su pendiente y su compensación: EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 20: Asistente De Configuración: Depósito
Curva con dependencia climatológica: ▪ 2: Solo programado: el depósito de agua caliente sanitaria SOLO puede calentarse según un programa. Consulte el manual de funcionamiento para obtener más información. Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 21: Menú De Ajustes
[5.4] [6-0C] recalentamiento: ▪ 30°C~min(50,[6‑0E])°C Menú de ajustes Puede configurar ajustes adicionales desde la pantalla del menú principal y sus submenús. Aquí se presentan los ajustes más importantes. EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 22: Estructura Del Menú: Información General De Los Ajustes Del Instalador
Los ajustes NO pueden utilizarse ni modificarse. INFORMACIÓN En función de los ajustes del instalador seleccionados y el tipo de unidad, los ajustes serán visibles o invisibles. Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 23: Puesta En Marcha
3 Inicie la prueba de funcionamiento de la bomba (vea — procede) "Cómo realizar una prueba de funcionamiento del actuador" [ 4 24]). ▪ Entre la unidad interior y el depósito de agua caliente sanitaria (si procede) EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 24: Cómo Realizar Una Purga De Aire
3 Ajuste un programa de secado: vaya a Programa y 1 En el menú, vaya a Sondas. utilice la pantalla de programación de secado de mortero UFH. 2 Seleccione la información de temperatura. Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 25: Entrega Al Usuario
▪ Muestre al usuario qué tareas de mantenimiento debe realizar en unidad. ▪ Explique al usuario consejos para ahorra energía tal y como se describen en el manual de funcionamiento. EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... -
Página 26: Datos Técnicos
8 Datos técnicos Datos técnicos Encontrará una selección de los últimos datos técnicos en el sitio web regional de Daikin (acceso público). Encontrará los datos técnicos completos disponibles en el Daikin Business Portal (requiere autenticación). Diagrama de tuberías: unidad interior... -
Página 27: Diagrama De Cableado: Unidad Interior
# Termostato de seguridad Ext. thermistor Termistor externo Q*DI # Disyuntor de fugas a tierra Heat pump convector Convector de la bomba de calor R1H (A2P) * Sensor de humedad EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12... - Página 28 Solo para *** ambient) o ambiente) Caja de interruptores Only for heat pump convector Solo para convector de la bomba de calor (5) Ext. thermistor (5) Termistor externo Manual de instalación EABH/X16DF6V+9W Daikin Altherma 3 H W 4P644479-1 – 2020.12...
- Página 29 Solo para BRC1HH* Entrada de limitación 2x0,75 A8P: X801M: 4-5 energética 4 X5M: 11-12 A14P: interfaz de usuario P1-P2 señal comunicación 2 núcleos 2x0,75 A13P: adaptador LAN P1-P2 comunicación 4D120628A EABH/X16DF6V+9W Manual de instalación Daikin Altherma 3 H W 4P644479-1 – 2020.12...
- Página 32 4P644479-1 0000000W 4P644479-1 2020.12 Verantwortung für Energie und Umwelt...
