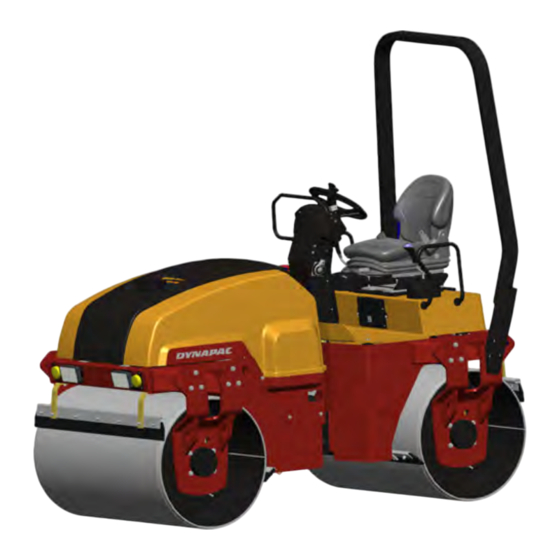

Apisonadora vibratoria
Ocultar thumbs Ver también para CC1300:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Manual de
Manual de
instrucciones
instrucciones
ICC1300-1ES5.pdf
ICC1300-1ES5.pdf
Funcionamiento y mantenimiento
Funcionamiento y mantenimiento
Apisonadora vibratoria
Apisonadora vibratoria
CC1300
CC1300
Motor
Motor
Kubota V2203
Kubota V2203
Número de serie
Número de serie
10000334x0A000001 - 0A012585
10000334x0A000001 - 0A012585
Traducción de las instrucciones originales.
Traducción de las instrucciones originales.
Sujeto a cambios
Sujeto a cambios
Impreso en Suecia
Impreso en Suecia
