5 | Montaje

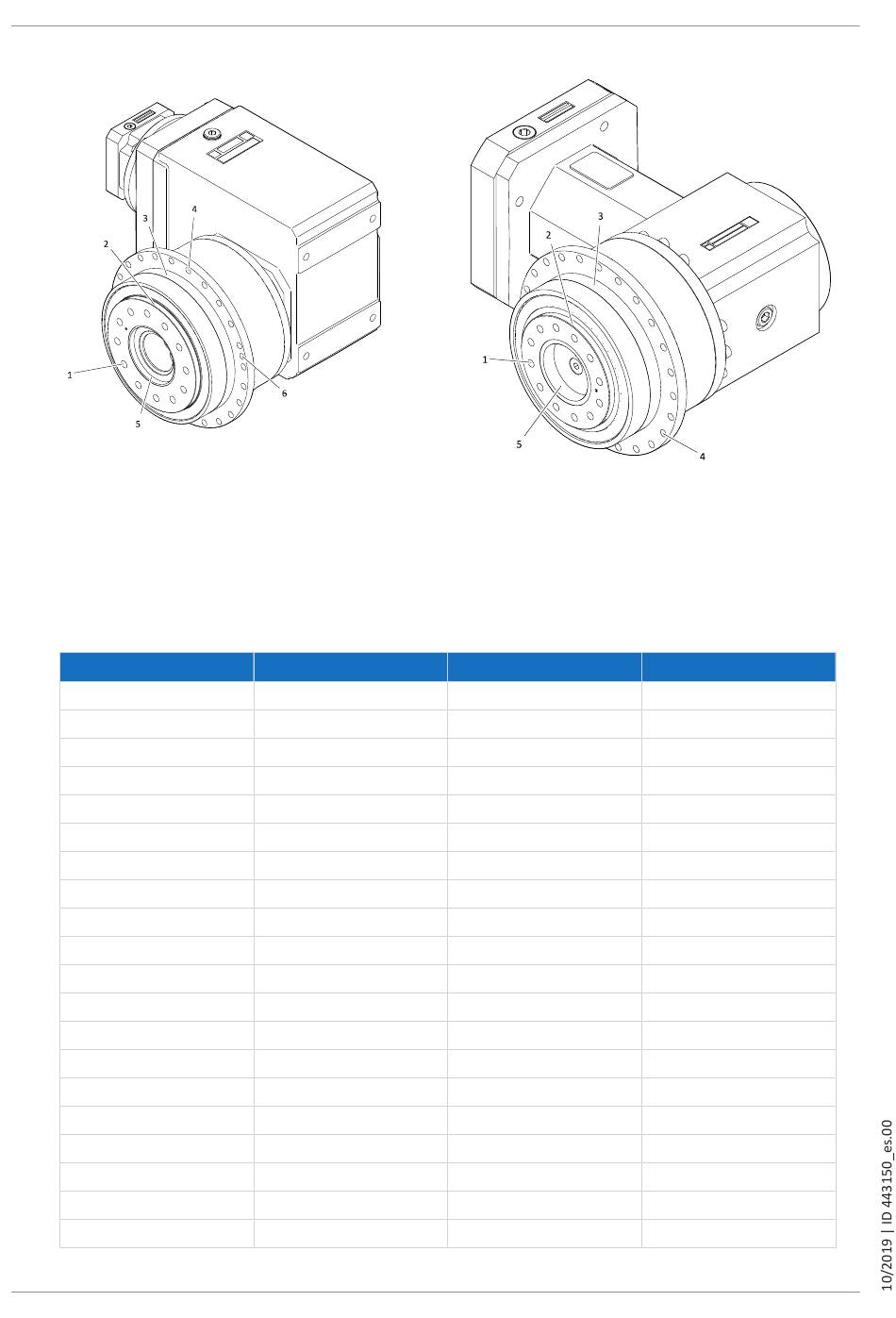

Tab. 13: Montaje del reductor en la máquina tomando como ejemplo el PHQ831_K402 (izquierda) y el PH731_KX7
(derecha)
1 Taladro roscado del eje con brida
3 Borde de ajuste/bordes de ajuste de la carcasa
5 Borde de ajuste interior del eje con brida
Tipo de reductor
P2_KX
P3_KX
P4_KX
P5_KX
P7_KX
P8_KX
P5_K
P7_K
P8_K
P9_K
PH3_KX
PH4_KX
PH5_KX
PH7_KX
PH8_KX
PH5_K
PH7_K
PH8_K
PH9_K
PH10_K
40
Número de tornillos
4
4
4
4
4
4
4
4
4
4
8
16
16
24
24
16
24
24
32
32
2 Borde de ajuste exterior del eje con brida
4 Taladro de la brida de salida
6 Taladro roscado para el desmontaje (si lo hay)
Tamaño de tornillos
M4
M4
M6
M8
M10
M12
M8
M10
M12
M16
M4
M5
M5
M6
M8
M5
M6
M8
M12
M12
Clase de resistencia
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
12.9
