ESTRUCTURA Y FUNCIONAMIENTO
Unidad: mm (plg.)
No.
Item a comprobar
10 Espesor del anillo interior
Espesor del disco de freno
Profundidad de la ranura del
11
revestimiento
Espesor del revestimiento
Desgaste en la superficie de
12
contacto del disco del anillo de
freno externo
13 Carga del resorte
Descripción
•
El freno trasero tiene estructura de tipo húmedo de multiples discos, y consiste en el pistón (3), anillo interior
(5), disco (9), anillo exterior (8), y el resorte (4).
•
El cilindro de freno que consta de una caja diferencial (1), cojinete portador (2), y pistón (3), que se encuentran
ensamblados en el. El anillo interior (5) y el anillo exterior (8) están juntos con la porción de la ranura de la
caja diferencial (1).
•
El disco (9) tiene revestimiento adherido en ambos lados. El está ensamblado entre el anillo interior (5) y el
anillo exterior (8), y está unido por la ranura del eje del engranaje solar (6).

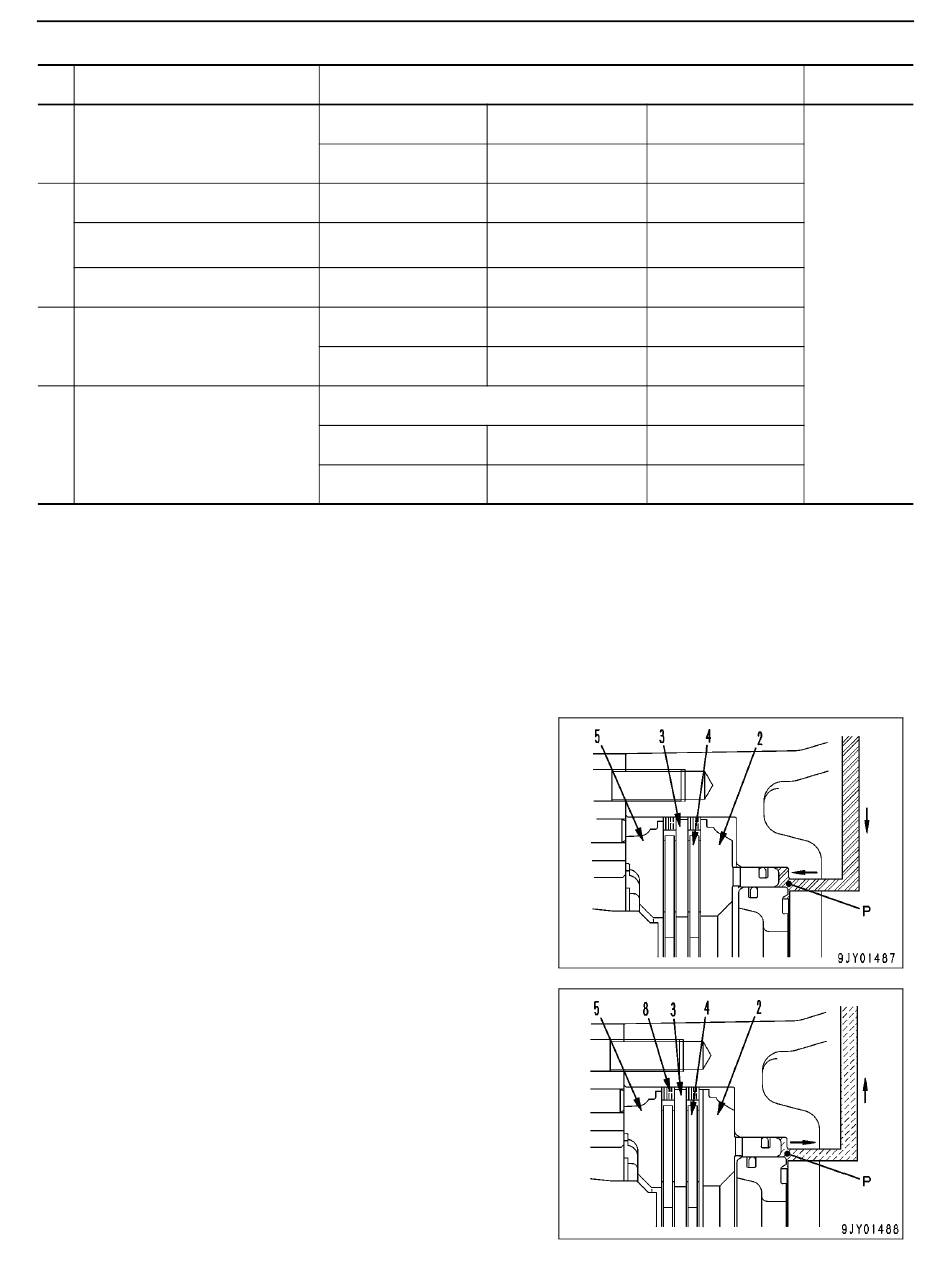

Cuando el freno es aplicado
•
Cuando el pedal de freno es oprimido, la presión de aceite P
va desde el tanque hidráulico a través de la bomba y la
válvula de carga del freno. El actúa sobre el pistón localizado
en el interior del cilindro de freno y el pistón (2) se desliza.
Por lo tanto, el pistón (2) detiene la rotación de los discos (4)
encajados entre el anillo interior (3) y el anillo exterior (5), y
aplica el freno de la máquina.
Cuando el freno es liberado
•
Cuando la presión de aceite es liberada, el pistón (2) retorna
a su posición original debido a la fuerza del resorte (8), se
forma un espacio entre el anillo interior (3) y el anillo exterior
(5), y los discos (4) quedan rotando libremente. Hay ranuras
con diseño enrejado cortadas en el forro adherido al disco
(4); cuando el disco (4) se encuentra girando, el aceite fluye
por estas ranuras y efectúa el enfriamiento del forro.
WA250-5L WA250PT-5L
Tamaño estándar
6 (0.236)
± 0.1 (0.0039)
6.5 (0.256)
± 0.15 (0.0059)
0.8 (0.0314) Min.
1.0 (0.0393)
0.8 (0.0314) Min.
Tamaño estándar
19.0 (0.7480)
± 0.1 (0.0039)
Tamaño estándar
Altura instalada
Carga instalada
6.5 (0.2559)
230 kg. (570 pulg.)
Criterio
Tolerancia
Límite de reparación
5.5 (0.2165)
5.7 (0.2244)
—
0.4 (0.0157)
Tolerancia
Límite de desgaste:
0.3 (0.0118)
Límite de reparación
Carga instalada
184 kg. (406 pulg.)
FRENO
Solución
—
Reemplace
10-103
