ES
1.4 Conexión eléctrica
La conexión eléctrica debe realizarse con arreglo a las normas vigentes.
Compruebe que la tensión de la línea es la misma que se indica en la placa de datos de la máquina.
Instale un interruptor idóneo omnipolar magnetotérmico dimensionado según la absorción que garantice
la desconexión completa de la red, en las condiciones de la categoría de sobretensión III.
Este interruptor debe ser incorporado en las redes de alimentación, dedicada exclusivamente a los usuarios en los
alrededores inmediatos. Solo este interruptor garantiza el aislamiento total de la red eléctrica.
Compruebe si la instalación eléctrica está provista de conexión a tierra.
En la parte trasera de la máquina hay un borne marcado con un símbolo
entre varios aparatos (ver normas para instalaciones eléctricas).
ADVERTENCIA:
tamaño adecuado y en perfecto estado de funcionamiento, y que no haiga muchos otros usuarios conectados.
Una "toma a tierra" insufi ciente o mal conectado puede ocasionar los efectos de la corrosión y / o "picaduras"
de chapas de acero inoxidable, llegando a perforarlo.
Nota:
en las máquinas con tensión de 400Vac3N se deben utilizar necesariamente cables tipo H07RN-F, o los
que indiquen las normas del país donde se instale el lavavajillas. El comerciante/importador/instalador tiene
la obligación de adecuar la clase de aislamiento del cable de alimentación al ambiente de trabajo, de acuerdo
con las normas técnicas vigentes.
En la placa de datos se indica la potencia y el asorbimiento nominal en vatios (W) y la corriente en amperios (A) para el
dimensionamiento de la línea, del cable y de los interruptores.
Atención:
algunas versiones de esta máquina pueden causar dispersiones a tierra de más de 10mA.
B
A
cod. 10799
fi g. 2
2) Introduzca el tubo de goma negra, mediante la conexión B, en la conexión situada junto a la caldera (inyector).
3) Cerciórese de que el tubo verde de aspiración de producto esté introducido en la conexión C, y el fi ltro y el contrapeso
en el bidón de abrillantador.
Regulación:
El dosifi cador toma una cantidad de producto abrillantador en cada enjuague.
La cantidad se puede regular de 0 a 4 cm³, equivalente a una longitud aspirada, medida en el tubo, que va de 0 a 30 cm.
Enroscar el tornillo de regulación en sentido horario para obtener el caudal mínimo.
Enroscar el tornillo de regulación en sentido anti-horario para obtener el caudal máximo (hasta 20 revoluciones).
Para obtener la dosis apropiada de producto véase el capítulo
Nota:
por cada vuelta del tornillo, la dosis de abrillantador varía en 1,6 cm aspirados en el tubo, equivalentes a 0,2 cm³
(aproximadamente 0,21 g por vuelta con una densidad del abrillantador de 1,05 g/cm³).
El dosifi cador de abrillantador no funciona correctamente si entre el fondo de la máquina y el fondo del bidón hay un desnivel
superior a 80 cm.
LOS DOSIFICADORES SE ENTREGAN COMPROBADOS Y CALIBRADOS PARA UNA ASPIRACIÓN DE 5 cm. ESTE
VALOR DEBE MODIFICARSE EN FUNCIÓN DEL TIPO DE ABRILLANTADOR Y DE LA DUREZA DEL AGUA.
1.6 Características de la máquina
La máquina tiene un valor de presión sonora de Lpa = 70dBA ± 2.5dB(A)**
**la prueba se realizó según lo que indica la norma EN 60335-2-58/A11
pág. 72
INFORMACIÓN PARA EL INSTALADOR
Inspeccione cuidadosamente la conexión de la "toma a tierra" de la máquina que sea de

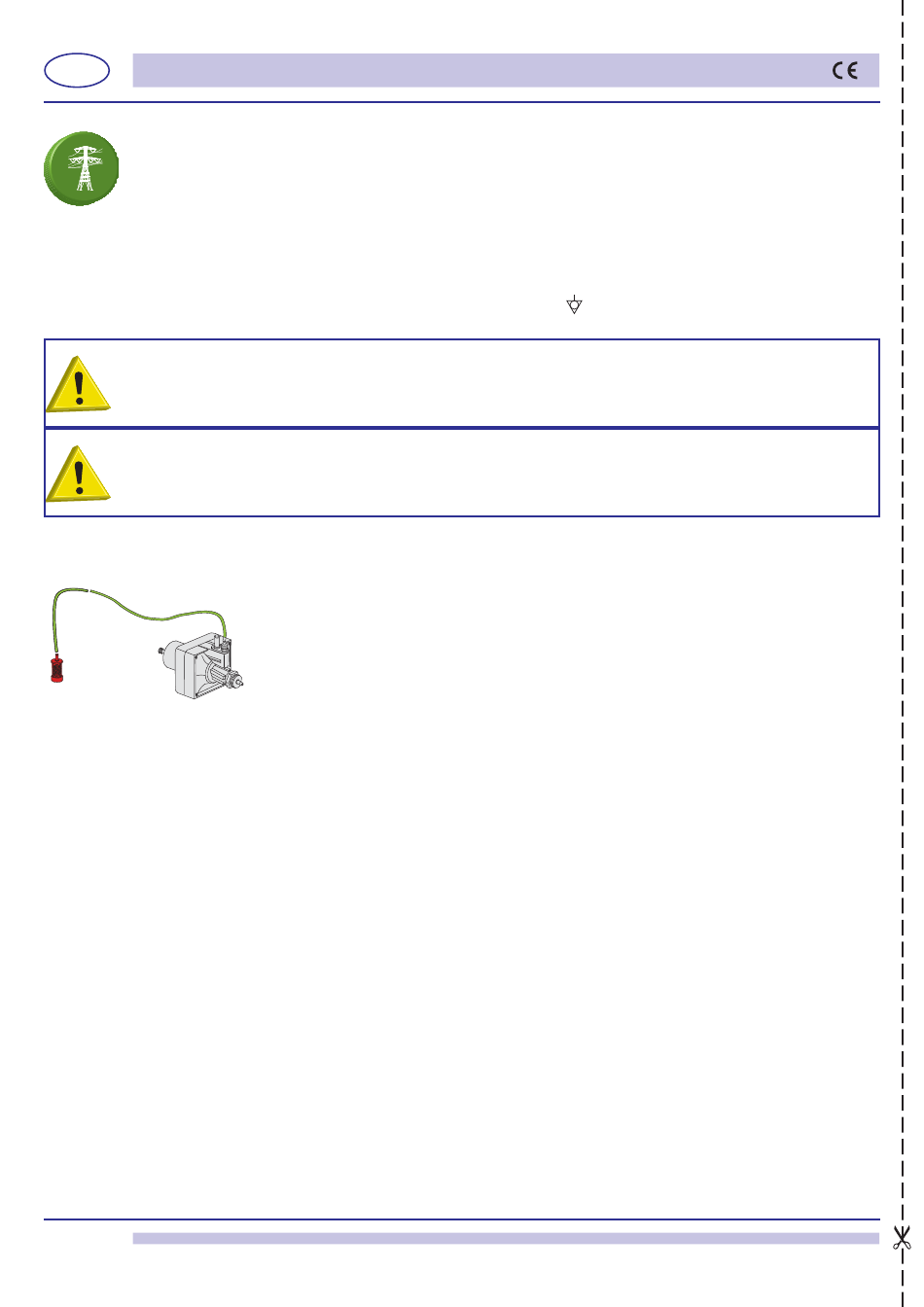

1.5 Funcionamiento del dosifi cador de abrillantador
Funcionamiento:
El dosifi cador utiliza la presión generada por la bomba de lavado para
C
cargar un muelle.
La extensión del muelle genera la aspiración del producto abrillantador desde el contenedor;
en consecuencia la introducción en el calderín del producto.
Para cebar el dosifi cador efectuar algunos ciclos de lavado/enjuague.
D
Conexión del agua:
1) Conecte el empalme portagoma
goma instalado en la máquina (presión bomba de lavado).
que sirve para la conexión equipotencial
A
del dosifi cador a la bomba por medio del tubo de
Uso del
abrillantador.
