Fusibles en el compartimento
motor

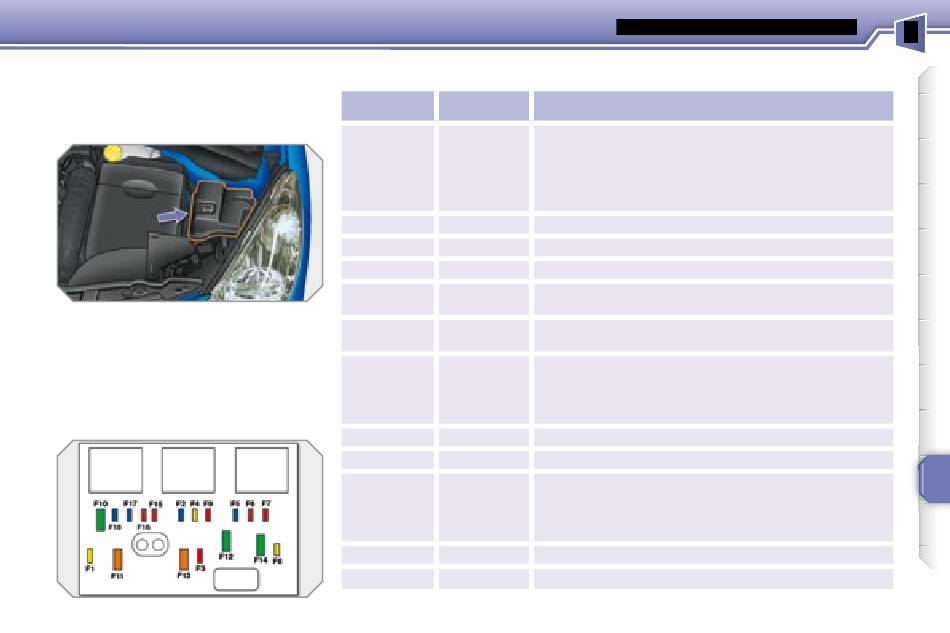

La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).
Acceso a los fusibles
Suelte la tapa.
Sustituya el fusible (ver párrafo co-
rrespondiente).
Después de la intervención, cierre
con cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles.
Tabla de los fusibles
Fusible N°
Intensidad
F1
20 A
F2
15 A
F3
10 A
F4
20 A
F5
15 A
F6
10 A
F7
10 A
F8
25 A
F9
10 A
F10
30 A
F11
40 A
F12
30 A
INFORMACIÓN PRÁCTICA
Funciones
Alimentación calculador motor y relé de mando
GMV, electroválvulas distribución y cánister
(1,6 l THP 16V), caudalímetro de aire (Diesel),
bomba de inyección (Diesel), sonda presencia de
agua en el gasoil (Diesel), electroválvulas EGR,
calentador de aire (Diesel).
Bocina.
Lavaparabrisas delantero y lavalunas trasero.
Lavafaros.
Bomba de carburante (gasolina), electroválvulas
Turbo (1,6 l THP 16V).
Sensor de velocidad vehículo, caja de cambios
automática.
Dirección asistida eléctrica, faros direccionales,
relé de mando faros direccionales, cajetín de
conmutación y protección (Diesel).
Mando del arranque.
Calculador ABS/ESP, contactor pedal de freno.
Accionadores calculador motor (gasolina : bobinas
de encendido, electroválvulas, sondas de oxígeno,
inyectores, calentadores, termostato pilotado)
(Diesel : electroválvulas, calentadores).
Pulsador aire acondicionado.
Pequeña / Gran velocidad limpiaparabrisas delantero.
9
145
