Système de circulation du fluide frigorigène

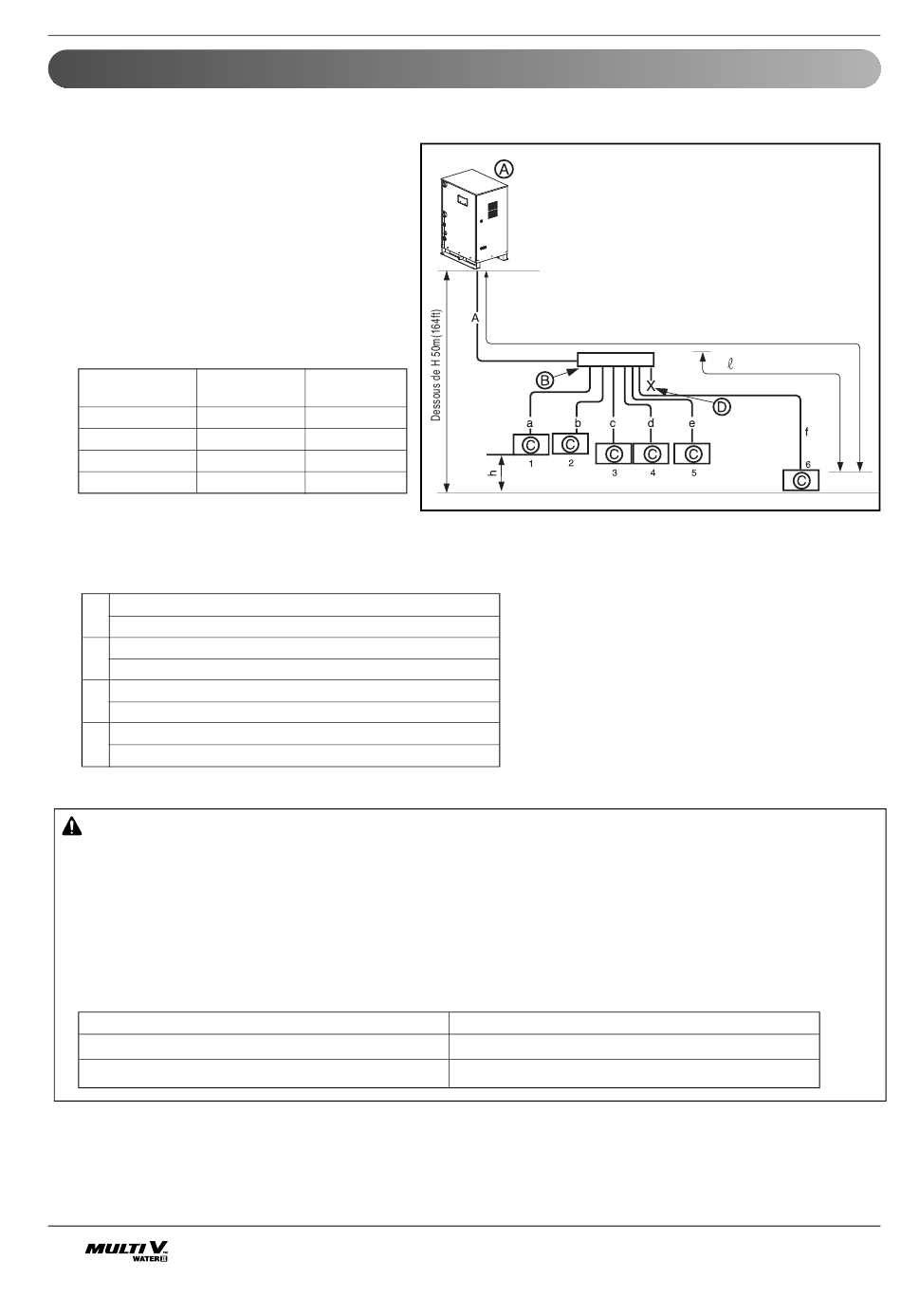

Méthode avec embase
1. Lors de lʼinstallation indépendante dʼ1
unité extérieure
Ex) 6 unités intérieures raccordées
Ⓐ Unité extérieure
Ⓑ Embase
Ⓒ Unité intérieure
Ⓓ Joint
Ú Unité extérieure Ⓐ - Embase Ⓑ :
diamètre du tuyau principal (A)
Capacité de Tuyau de liquide
lʼunité extérieure
8 HP Ø9.52(3/8)
10 HP Ø9.52(3/8)
16 HP Ø12.7(1/2)
20 HP Ø12.7(1/2)
Ú Longueur totale du tuyau de fluide frigorigène = A +a +b +c +d +e +f ≤ 300 m(984ft)
Longueur maximale du tuyau (longueur équivalente)
L
A +f ≤ 150m(492ft)( 175m(574ft))
Longueur maximale du tuyau après le 1er branchement
ℓ
f ≤ 40m(131ft)
Différence haut/bas (unité extérieure ÷ unité intérieure)
H
H ≤ 50m(164ft)
Différence haut/bas (unité intérieure ÷ unité extérieure)
h
h ≤ 15m(49ft)
AVERTISSEMENT
• Pour la longueur du tuyau après le connecteur (a-f), il est recommandé dʼinstaller lʼunité afin que la différence de distance du
tuyau raccordé à lʼunité intérieure soit réduite.
• Une différence importante dans la distance du tuyau peut entraîner des différences de performances entre les unités
intérieures.
• Après lʼembase, vous ne pouvez pas utiliser le branchement en Y et lʼembase.
• Lorsque la distance entre lʼunité intérieure la plus éloignée et lʼunité extérieure est de 90m(295ft) ou plus, vous devez modifier
le diamètre du tuyau principal en fonction de la capacité de lʼunité extérieure en vous reportant au tableau suivant. (Cela sʼap-
plique aux tuyaux de liquide et de gaz.)
Tuyau de gaz
8, 10 HP.........................................................................Ø22.2(7/8) ' Ø25.4(1)
16, 20 HP.......................................................................Ø28.58(1-1/8) ' Ø31.8(1-1/4)
30 Unité extérieurieur
Tuyau de gaz
[mm(inch)] [mm(inch)]
Ø22.2(7/8)
Ø22.2(7/8)
Ø28.58(1-1/8)
Ø28.58(1-1/8)
Dessous de 15m(49ft)
Tuyau de liquide
8, 10 HP.........................................................................Ø9.52(3/8) ' Ø12.7(1/2)
16, 20 HP.......................................................................Ø12.7(1/2) ' Ø15.88(5/8)
L en dessous de 150m(492ft)
en dessous de 40m(131ft)
