1. 60Hz

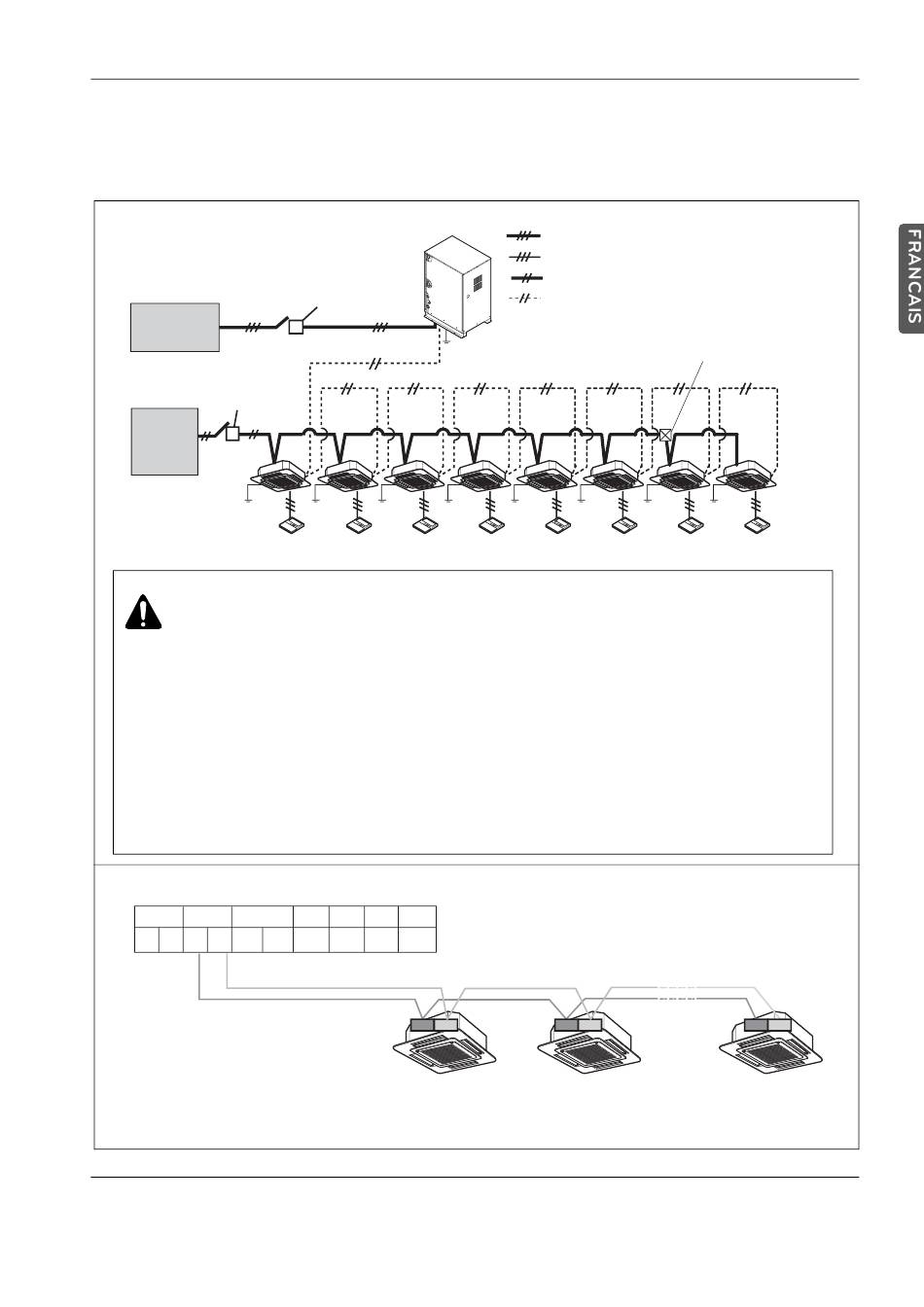

u Exemple de connexion dʼun câble de transmission
1 Unité extérieure
Interrupteur d'alimentation de courant
(Interrupteur fusible ELCB)
3 Triphasé à 3 câbles
Courant 60Hz
208/230V
(Interrupteur
Interrupteur
principal)
d'alimentation de
courant (Interrupteur)
Alimentation
courant 1
phase 60Hz
208/230V
ATTENTION
• Les lignes de terre de lʼunité intérieure sont nécessaires pour prévenir une éventuelle décharge élec-
trique durant une fuite, un désordre de transmission dû au bruit et la fuite du moteur
(sans connexion à la tuyauterie).
• Nʼinstallez pas dʼinterrupteur individuel ou de dispositif électrique pour déconnecter chacune des unités
intérieures séparément.
• Installez lʼinterrupteur principal qui peut couper toutes les sources dʼénergie ensemble parce que le sys-
tème consiste en lʼutilisation de multiples sources de courant.
• Sʼil existe la possibilité d'une phase inverse, dʼune phase perdue momentanément ou dʼune panne
d'électricité pendant que lʼappareil est en marche, prévoyez un circuit de protection au niveau local.
Faites fonctionner lʼappareil avec une phase inverse peut provoquer la rupture du compresseur et
dʼautres parties.
Entre l'unité intérieure et l'unité extérieure principale
SODU IDU INTERNET
B A B
Le terminal GND est un terminal '-' pour le contrôle central, pas une ligne de terre.
DRY1 DRY2 GND 12V Unité extérieure
principale
A
3 4
Câblage Électrique
Ligne de courant triphasée à 3 câbles (L1, L2, L3)
Ligne de transmission (3 lignes) : Contrôle à distance
Ligne d'alimentation de courant mono phase (L,N)
Ligne de transmission (ligne de protection) :
entre l'unité intérieure et l'unité extérieure
Boitier d'accès (option d'installateur)
3 4
Manuel dʼinstallation 53
