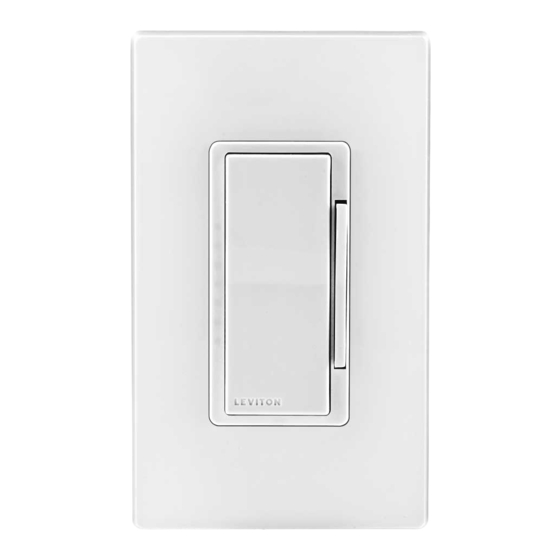

Leviton lumina ZS057-ALZ Instrucciones De Instalación

ADVERTENCIAS
• PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE, APAGUE LA
ELECTRICIDAD EN EL INTERRUPTOR DE CIRCUITO O FUSIBLE Y COMPRUEBE QUE LA
ELECTRICIDAD ESTÉ APAGADA ANTES DE CABLEAR.
apropiados.
• En caso de que tenga alguna duda con relación a cualquier parte de estas instrucciones,
consulte a un electricista.
Antes de la Instalación
• Se instala dentro de cualquier caja posterior del dispositivo de una sola unidad.
• Proporciona soporte en instalaciones de unidades múltiples.
• Requiere la placa frontal Decora®, se vende por separado.
• Los dispositivos utilizan cables de control de baja tensión de 0-10 VCC que pueden ser instalados como Clase 1 ó Clase 2.
IMPORTANTE:
las instrucciones más adelante.
Instalación de Atenuación de 0-10V:
Clase 1 ó Clase 2 de acuerdo a lo indicado en estas instrucciones (instrucciones del balastro/ accesorio/ conductor o las indicaciones de la etiqueta del balastro/ accesorio/
NOTA: Dependiendo de la fecha de fabricación, el CONECTOR de 0-10V color rosa puede ser color gris.
TOME EN CUENTA LO SIGUIENTE:
• El tubo de silicona debe ser reconocido por NRTL (UL/CSA/ETL) o equivalente para proporcionar una separación mecánica equivalente a 0.65cm (.25 pulgadas) en aire.
• Los conectores que unen los cables de control de 0-10V deben ser aprobados como CONECTORES LISTADOS
Instalación
ADVERTENCIA: PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA
O LA MUERTE, APAGUE LA ELECTRICIDAD en el interruptor de
circuito o fusible y compruebe que la electricidad esté apagada antes
de cablear.
1.
ZS057-ALZ CAJA POSTERIOR
NEGRO ROJO
BLANCO NEGRO
ANARANJADO/
AZUL
AMARILLO
VERDE VERDE
VIOLETA VIOLETA
ROSA ROSA
NOTA: Dependiendo de la fecha de fabricación, el CONECTOR de 0-10V color rosa
puede ser color gris.
2.
3.
APAGADO. La luz del estado debe parpadear brevemente en color
VERDE cuando se presiona la paleta superior o inferior.
4.
Si lo desea, cambie el color del interruptor.
5.
Instale la placa frontal Decora.
Atenuador de Pared RF de Baja Tensión de 0-10VCC
Cat. Núm. ZS057-ALZ, Capacidades Nominales: 24 VCC, 20mA
INSTRUCCIONES DE INSTALACIÓN
PROPÓSITO
+24 VCC
INTERRUPTOR LOCAL
PUESTA A TIERRA
+0-10V (ATENUACIÓN)
PRECAUCIONES
• Utilice este dispositivo con alambre de cobre o revestido de cobre únicamente.
• Para aplicaciones en interiores únicamente.
• Guarde estas instrucciones.
Para limpiarlo, utilice un paño húmedo con jabón suave.
Zona A
Alimentación
Línea
de Línea del
Circuito de
Neutro
Iluminación
Carga de Iluminación
AZUL
AZUL
Bloque de
Alimentación
NEGRO
OPP20-0D2
BLANCO
Se muestra instalación de cableado de la misma clase
Blanco
Azul
Negro
Verde
Violeta
Rosa
NOTA: Dependiendo de la fecha de fabricación, el CONECTOR de 0-10V color rosa
puede ser color gris.
Para liberar, presione de los lados.
DI-003-ZS057-42C
ESPAÑOL
VIOLETA
ROSA
AZUL
AZUL (SEÑAL)
ROJO (+V/+24V)
NEGRO (COMÚN)
AZUL/BLANCO
(ENCENDIDO MANUAL)
Sensor de
ANARANJADO/AMARILLO
Ocupación de Baja Tensión
(ENTRADA INTERRUPTOR LOCAL)
Anaranjado/
Amarillo
Negro
Rojo
Puesta A Tierra
AR1042
NEGRO
BLANCO
