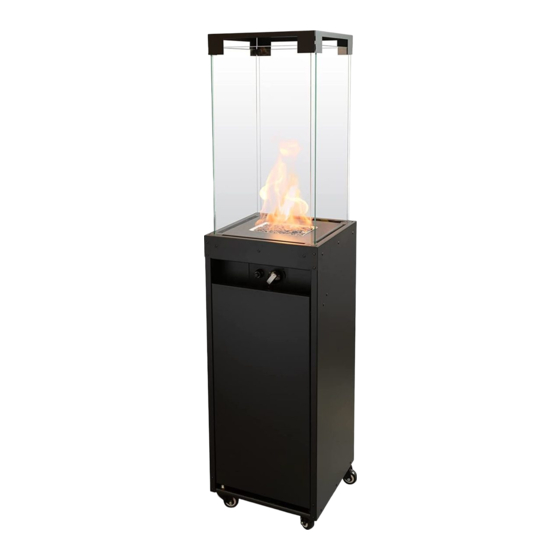

- Página 1 MANUAL DE INSTALACIÓN y USO KF 22 Faro G30/G31 (Propano-Butano/Propano)
-
Página 2: Tabla De Contenido
S OBLIGATORIO LEER Y GUARDAR ESTA INSTRUCCIÓN ÍNDICE DE CONTENIDOS INTRODUCCIÓN ................................. 3 INSTRUCCIONES DE SEGURIDAD ..........................4 Instrucciones de seguridad sobre el uso de las bombonas de gas..............5 INSTALACIÓN................................6 3.1. Contenido de la caja ............................6 3.2. -
Página 3: Introducción
INTRODUCCIÓN La chimenea KF 22 es un aparato decorativo de gas de efecto combustible destinado únicamente a su uso en el exterior o en zonas ampliamente ventiladas. Es obligatorio familiarizarse con el siguiente manual de instalación y con el manual de usuario antes de comprometerse con la instalación y el uso de la chimenea KF 22. Este manual debe guardarse de forma segura durante toda la vida útil del aparato. -
Página 4: Instrucciones De Seguridad
Es necesario colocar un extintor de CO2 o de polvo cerca del dispositivo. • Durante el primer encendido, la chimenea FARO debe arder al máximo nivel durante unas horas para que los elementos adquieran la temperatura correcta y para que los restos de pintura, laca y lubricante se evaporen. -
Página 5: Instrucciones De Seguridad Sobre El Uso De Las Bombonas De Gas
Cuando la chimenea FARO está encendida no debe estar expuesta a la lluvia. • Cuando no se utilice, el FARO debe estar protegido de las condiciones atmosféricas y la válvula principal de la bombona de gas debe estar cerrada. •... -
Página 6: Instalación
• La sustitución de las bombonas vacías por otras llenas debe realizarse únicamente en lugares autorizados. INSTALACIÓN 3.1. Contenido de la caja • 1 chimenea completa de FARO • 4x Pantallas de vidrio templado • 1 bolsa de piedras decorativas •... -
Página 7: Desembalaje E Instalación
• Coloque el FARO en una superficie plana y pavimentada en el exterior del edificio, preferiblemente en el lugar de la instalación final. Deje espacio suficiente en el lado del aparato donde se encuentra el panel de control (mínimo 1 m). - Página 8 • Coloque el tornillo a través del orificio de la parte inferior del dispositivo y fíjelo con la arandela pequeña y la arandela grande con tuerca desde el interior Fig4 - Instalación de las ruedas...
-
Página 9: Instalación De La Pantalla De Cristal
• Eliminar todas las contaminaciones de los escudos de vidrio que podrían quemarse en el vidrio durante el funcionamiento del FARO (en particular las huellas dactilares). • Instale los protectores de vidrio en las ranuras correspondientes de la parte superior del aparato. -
Página 10: Instalación De La Conexión De Gas Y Sustitución De La Bombona De Gas
El FARO se suministra con una conexión de gas elástica que, en un extremo, se conecta a la válvula del dispositivo y, en el otro, al regulador de 37mbar (en la versión twist-on), listo para ser conectado a la bombona de gas. Hay que controlar la fecha de caducidad tanto del regulador como de la conexión de gas y, si es necesario (por ejemplo, si la... -
Página 11: Cierre Rápido
Conexión de la bombona de gas Conexión Twist-on Cierre rápido 1. Compruebe si la válvula de la botella está Retire la punta de protección. No utilice ninguna CERRADA girándola en el sentido de las agujas herramienta, deje la punta colgando libremente. del reloj 2. - Página 12 Desconexión de la bombona de gas Conexión Twist-on Cierre rápido Apague el FARO - póngalo en la posición OFF. Es necesario apagar el quemador principal. 2. Gire la válvula de la botella a la posición OFF 2. Ponga el interruptor en la posición OFF.
-
Página 13: Sustitución Del Regulador
5 años. Presiones permitidas: 30 mbar, 37 mbar (recomendado), 50 mbar. Utilice únicamente los reguladores que cumplan la norma europea EN16129. 2. Apague el FARO- la posición "OFF". Es necesario apagar el quemador principal. 3. Desconecte el regulador de la botella de gas (descripción anterior). -
Página 14: Manual Del Usuario
• FARO está equipado con una válvula antivuelco que apaga el aparato en caso de que la chimenea se incline o se desplome. La válvula corta automáticamente el suministro de gas al controlador y esto apaga la llama. ADVERTENCIA!!! asegúrese de que la válvula antivuelco esté siempre instalada en la posición superior. -
Página 15: Regulación Del Tamaño De La Llama
• Abra la válvula de la bombona de gas. • Pulse el mando y, sin dejar de pulsarlo, gírelo en sentido contrario a las agujas del reloj desde la posición (1) a la posición (2) Fig11 - Encendido del dispositivo •... -
Página 16: Apagado Del Dispositivo
Fig13 - Ajuste de la llama alta 4.3 Apagado del dispositivo • Para apagar el aparato, pulse y gire simultáneamente el mando en el sentido de las agujas del reloj ( 14). El suministro de gas se cortará y la llama del quemador se apagará. Fig14 - Apagando el dispositivo •... - Página 17 En caso de fuga de gas, el aparato no se utilizará o, si está encendido, se cortará el suministro de gas y se investigará y rectificará el aparato antes de volver a utilizarlo. Si huele a gas durante el funcionamiento de la chimenea, apague el aparato inmediatamente y corte el suministro de gas de la bombona cerrando su válvula.
-
Página 18: Comprobación De Fugas De Gas
Si el problema se repite, póngase en contacto con el distribuidor. 5.2 Comprobación del aspecto de la llama. • Quemar el FARO en la altura máxima de la llama y comprobar el aspecto de la misma. • La llama debe ser uniforme en toda la superficie del quemador principal. -
Página 19: Limpieza De Pantallas De Cristal
5.2. Limpieza de pantallas de cristal La mayoría de las manchas existentes pueden limpiarse con un paño seco. En caso de manchas más importantes, puede utilizar los líquidos que se aplican normalmente a las baldosas de cerámica o a las ventanas. Seque siempre la pantalla de cristal para evitar manchas de humedad que podrían incrustarse irreversiblemente en el cristal. -
Página 20: Solución De Problemas
SOLUCIÓN DE PROBLEMAS ¡Atención! El montaje, el mantenimiento y el servicio deben ser realizados por un profesional con la cualificación adecuada, por una empresa apropiada o por el proveedor de gas. PROBLEMA POSIBLE CAUSA ACCIÓN CORRECTIVA CIERRE INMEDIATAMENTE LA VÁLVULA DE LA BOMBONA DE GAS. NO OLOR A GAS UTILICE EL APARATO HASTA QUE SE HAYAN ELIMINADO LAS FUGAS. - Página 21 Manguera flexible ( Ø9mm 1,4m)
- Página 22 VENDEDOR Nombre: Dirección: Tel/fax: Fecha de venta: Sello y firma del vendedor COMPRADOR Nombre: Dirección: Tel/fax: Fecha de compra: La chimenea de gas debe ser instalada por un instalador cualificado de acuerdo con las normas nacionales de construcción aplicables y de acuerdo con las directrices contenidas en los manuales de instalación y del usuario.
