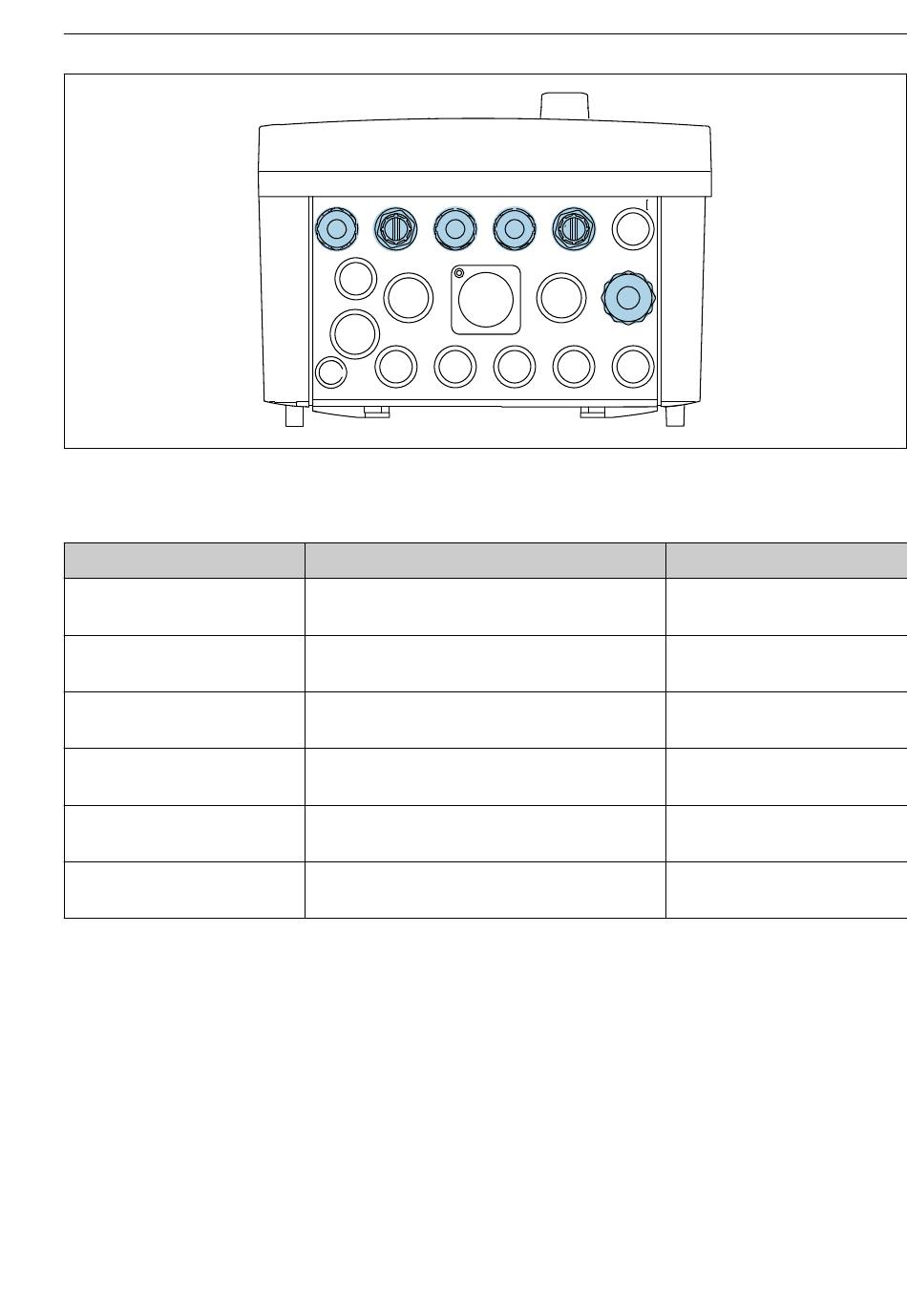

 23 Prensaestopas de la unidad de control CDC90
Cableado
Tensión de alimentación de la
unidad de control CDC90
Cable Ethernet de IPC a
conmutador de Ethernet
Sensor, primer punto de
medición
Sensor, segundo punto de
medición
Cable Ethernet de BASE2-E a
conmutador de Ethernet
Sensor, interruptor de flotador,
presostato, alimentación del IPC
6.2.2 Módulos de la unidad de control CDC90
Módulos:
• Ranura 1: módulo base BASE2-E (contiene 2 entradas de sensor, 2 salidas de corriente)
• Ranura 2-3: vacías
• Ranura 4: módulo 2AI (2 entradas de corriente)
• Ranura 5-6: 2 módulos DIO
• Ranura 7: equipable a posteriori: módulo 4AO (4 salidas de corriente)
Ejemplo de nombre de terminal:
Endress+Hauser
H 5
6
Denominación
W11
W23
W24
W8
7 8
G
Asignación
H
5
6
7
8
G
Conexión eléctrica
A0033181
41
